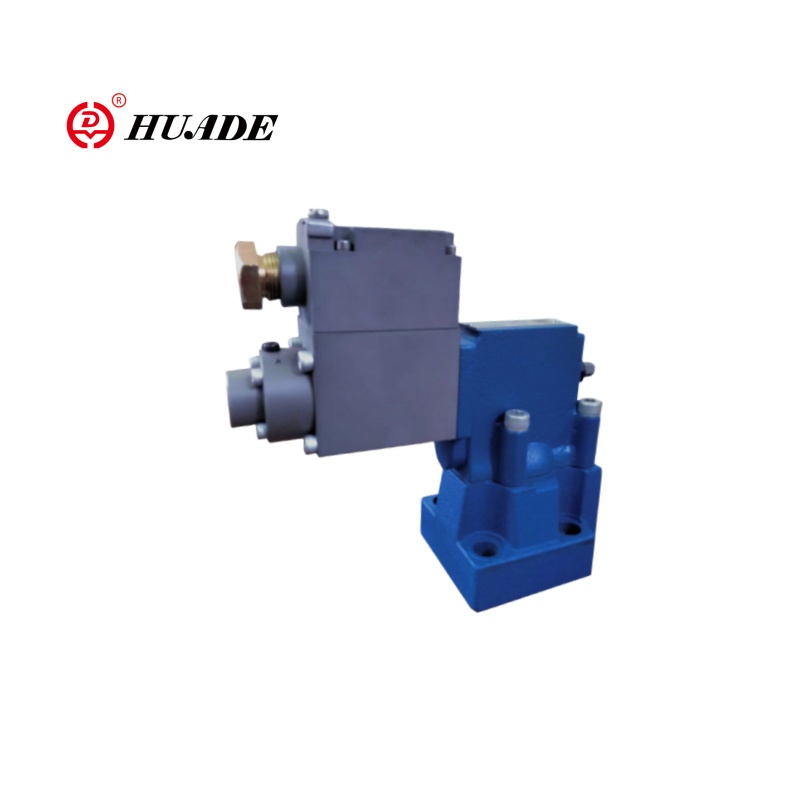

Plahvatuskindel reljeefventiili DBE seeria on elektriliselt juhitav rõhu reguleeriv ventiil, mis on mõeldud tuleohtlikuks ja plahvatusohtlikuks keskkonnas, millel on täpsed proportsionaalsed rõhuregulatsioonid ja ohutud plahvatuskindel omadused. Proportsionaalsel reljeefventiil DBE-l on sisseehitatud mehaaniline hädaabifunktsioon, mis lülitub automaatselt ohutule rõhule, kui toide on välja lülitatud. Ja ventiili südamiku kulumiskindlad katted võivad pikendada kasutusaega.
| Vedelik | Mineraalõli, mis sobib NBR ja FKM -pitseri jaoks |
| FOSFAAT ESTER FKM -tihendi jaoks | |
| Vedeliku temperatuuri vahemik ℃ | -30 kuni +80 (NBR pitser) |
| -20 kuni +80 (FKM pitser) | |
| Viskoossuse vahemik MM2/s | 2,8 kuni 380 |
| Lineaarsus | ± 3,5% |
| Korratatavus | ＜ ± 2% |
| Elektri- | |
| Energiaallikas | Alalisvoolu |
| Min.solenoid vool MA | 100 |
| Max.Solenoidvool MA | 800 |
| Mähisetakistus | 19,5Ω kell 20 ℃, maksimaalne väärtus: 28,8Ω |
| Tööseisund | Pidev |
| Maksimaalne keskkonnatemperatuur | +50 ℃ |
| Isolatsioon DIN 40 050 -le | Ip65 |
Funktsioonid:
-Sub-plaadi kinnitamine:
- Porgeerimismuster DIN 24 340 moodustavad E ja ISO 6264
- paigaldamiseks kollektoritesse
- 4 rõhuhinnangut
- Max. rõhu piirang, valikuline
- võimendi tüüp VT-2000 (tuleb tellida eraldi)
Rakendus:
Plahvatuskindla rõhutase ventiili DBE saab kasutada puurimisplatvormi puhumishüvitiste, allapoole aukude tööriistade, maagaasi kokkusurumisjaamade, hüdrauliliste tugide, kilpmasinate, gaasi ekstraheerimise seadmete, süvamere puurimisseadmete ja plahvatuskindel tekimasinate jaoks.
Näide:
Plahvatuskindel plc → plahvatuskindel proportsionaalne võimendi → dbe klapp → hüdrauliline ajam
↑
Plahvatuskindel rõhuandur (tagasiside)
Plahvatuskindel rõhu reljeefventiil DBE on piloot töötav rõhutase ventiil. Seda kasutatakse hüdrosüsteemides rõhu pidevaks seadmiseks elektrilise signaali abil.
Põhimõtteliselt koosnevad need ventiilid pilootklapist (1) proportsionaalse solenoidiga (2) ja peaklapi (3) peamise pooli sisestusega (4).
Tüüp HD-DBE ... FB
Rõhupiirang on seotud elektrivoolu väärtusega ja seab proportsionaalse solenoidi (2). Süsteemi rõhk rakendatakse peamise pooli (4) suhtes. Samal ajal rakendatakse rõhku peaprooli (4) vedrukoorma küljele ja piloot -poppi (6) piloodiklapi (1) kaudu (1). Kui hüdrauliline jõud ületab solenoidi jõu, avaneb piloot Poppet (6). Pilootvedelik võib voolata tagasi paagi ja rõhu languseni, mis on põhjustatud peamise pooli mõjudest (4). Seejärel avab peamine pool (4) kanali pumbast paaki.

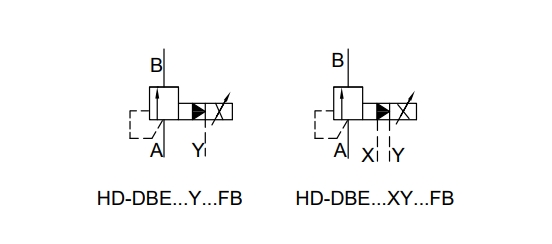

Sümbol Plahvatuskindel rõhu reljeefventiil dbe
