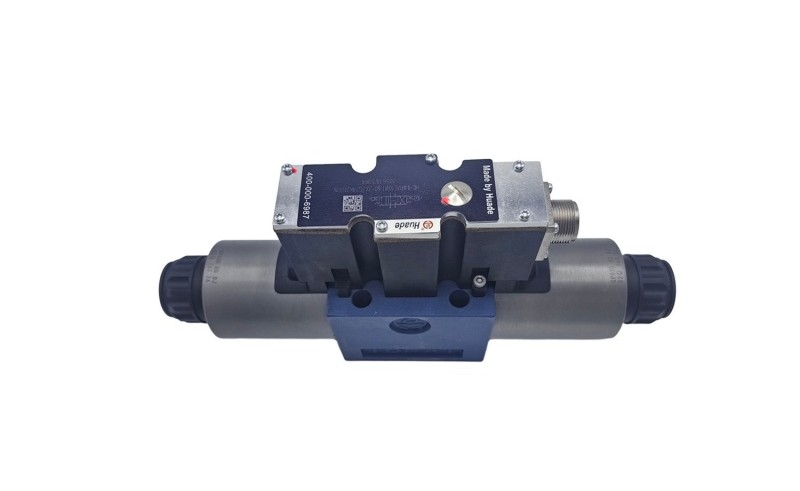

Kujutage ette, et juhatate orkestrit. Te ei käsi muusikutel lihtsalt "valjult" või "vaikselt" mängida – teete neile peeneid käeliigutusi, mis ütlevad "natuke pehmemaks", "järk-järgult valjemini" või "hoidke täpselt seda helitugevust". Hüdrauliline proportsionaalventiil on nagu hüdraulikavedeliku juht, pakkudes ainult "sisse" või "väljas" asemel lõpmatuseni muutuvat juhtimist.
Põhitõdede jaoks alustagemis on proportsionaalne klapp.
Kohviku analoogia
Mõelge proportsionaalsele ventiilile nagu espressomasin oma lemmikkohvikus. Barista ei keera täiusliku espresso saamiseks lihtsalt lülitit – nad suurendavad järk-järgult rõhku, kontrollivad hoolikalt voolukiirust ja teevad reaalajas muudatusi vastavalt sellele, kuidas kohv eraldub. Samamoodi reguleerib proportsionaalne ventiil pidevalt oma asendit elektrilise tagasiside põhjal, et pakkuda täpselt õiget hüdraulilist võimsust.
Kuidas hüdraulilised proportsionaalsed ventiilid töötavad? Samm-sammult teekond
Jälgime juhtimise teekonda elektrilisest signaalist täpse hüdraulilise tegevuseni.
[Vt üksikasjalikku selgitustkuidas proportsionaalsed ventiilid töötavad.]
1Juhtimiskeskus (juhtsignaal)
PLC (programmeeritav loogikakontroller) või muu juhtimissüsteem saadab elektrilise signaali – tavaliselt 0–10 volti, 4–20 milliamprit või isegi digitaalseid käske tööstusvõrkude, nagu CANbus või Ethernet, kaudu.
2Tõlkija (proportsionaalne solenoid)
Klapi proportsionaalne solenoid toimib nagu translaator, muutes elektrienergia mehaaniliseks jõuks. Erinevalt tavalistest solenoididest, mis on kas "pingestatud" või "pingest vabastatud", loovad proportsionaalsed solenoidid jõu, mis on otseselt võrdeline sisendsignaali tugevusega.
3Täppisliikur (klapipool)
See mehaaniline jõud surub klapipooli – täpselt töödeldud silindrilise komponendi – täpsetesse asenditesse. Kui pool liigub, avab see erineva suurusega avad (nn pordid), mis juhivad vedeliku voolu.
4Nutikas tagasiside ahel (LVDT andur)
Täiustatud proportsionaalventiilid sisaldavad LVDT-d (Linear Variable Differential Transformer), mis jälgib pidevalt pooli asendit. See loob suletud ahelaga süsteemi, mis korrigeerib automaatselt väliseid häireid, temperatuurimuutusi ja kulumist.
Näide tegelikust maailmast
Kui ekskavaatori operaator liigutab juhtkangi poolenisti, saab proportsionaalne klapp 50% signaali. Pool liigub asendisse, mis võimaldab täpselt poole maksimaalsest vooluhulgast hüdrosilindrisse, mille tulemuseks on sujuv ja kontrollitud käe liikumine täpselt poole kiirusega.
Proportsionaalne klapp vs servoventiil vs sisse-/väljalülitusklapp: ülim võrdlus
Õige valiku tegemiseks on oluline mõista klapitüüpide erinevusi:
| Funktsioon | Sisse/välja klapp | Proportsionaalne klapp | Servo klapp |
|---|---|---|---|
| Juhtimistüüp | Binaarne (avatud/suletud) | Lõpmatu positsioneerimine | Ülitäpne positsioneerimine |
| Reageerimisaeg | 10-100 millisekundit | 5-50 millisekundit | 1-10 millisekundit |
| Täpsus | ±5-10% | ±1-3% | ±0,1-0,5% |
| Maksumus | 50-500 dollarit | 500-5000 dollarit | 2000–20 000 dollarit |
| Tüüpilised rakendused | Lihtne sisse/välja juhtimine | Üldine automatiseerimine | Kõrge täpsusega süsteemid |
| Hooldus | Madal | Keskmine | Kõrge |
| Saastumise tundlikkus | Madal | Keskmine | Väga kõrge |
| Energiatõhusus | Vaene | Hea | Suurepärane |
Millal iga tüüpi valida
Valige On/Off klapid, kui:
Piisab lihtsast käivitamise/seiskamise juhtimisest • Eelarve on äärmiselt kitsas • Kõrge saaste keskkond • Hooldusressursid on piiratud
Valige proportsionaalsed ventiilid, kui:
Vajate muutuva kiiruse/rõhu reguleerimist • Energiatõhusus on oluline • Sujuv töö on oluline • Nõutav on mõõdukas täpsus
Valige servoventiilid, kui:
Ülikõrge täpsus on kriitiline • Vaja on väga kiiret reageerimist • Eelarve võimaldab esmaklassilist jõudlust • Puhast keskkonda saab säilitada
Hüdrauliliste proportsionaalsete ventiilide tüübid: ideaalse sobivuse leidmine
Funktsiooni järgi: kolm põhikategooriat

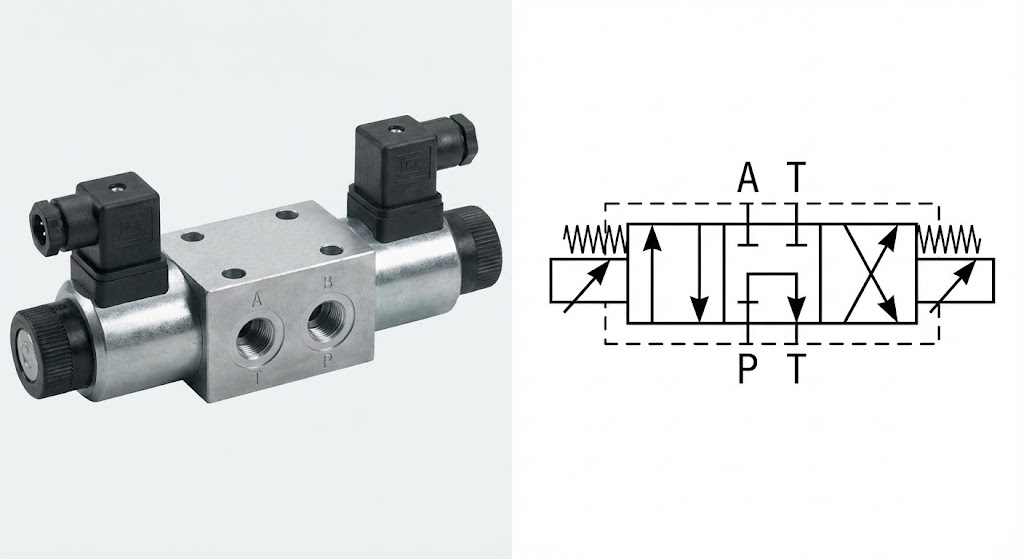

1. Proportsionaalsed suunajuhtventiilid
Mida nad teevad:Kontrollige hüdrauliliste ajamite suunda ja kiirust
Mõelge sellele järgmiselt:Nutikas liiklusregulaator, mis mitte ainult ei juhi liiklust, vaid kontrollib ka kiiruspiiranguid
Levinud mudelid:Bosch Rexroth 4WRA seeria, Parker D1FB seeria
Parim:Tööpingid, survevalu, üldautomaatika

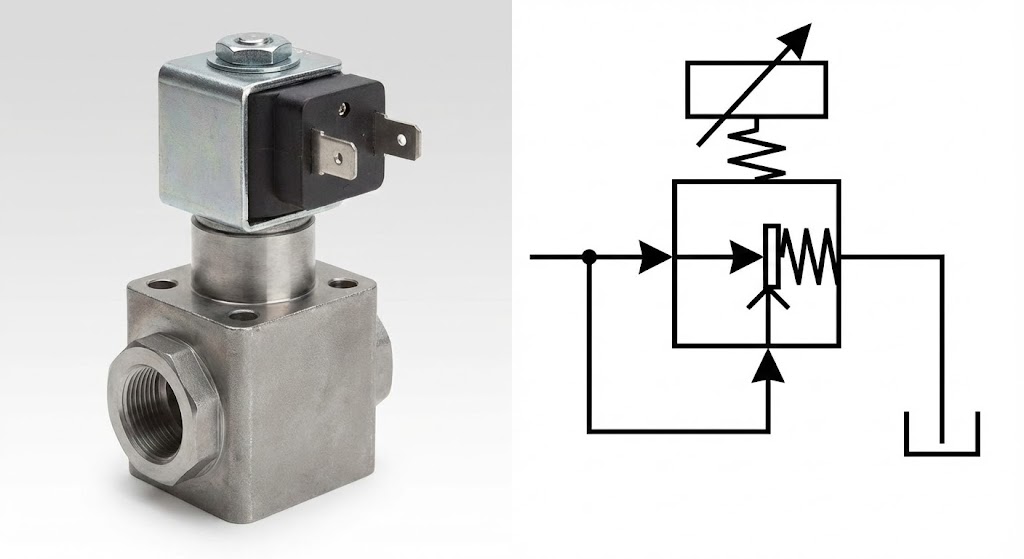

2. Proportsionaalse rõhu reguleerimisventiilid
Mida nad teevad:Säilitage süsteemi täpne rõhk sõltumata vooluvajadusest
Mõelge sellele järgmiselt:Nutikas veesurve regulaator, mis hoiab dušisurve täiuslikuna isegi siis, kui keegi nõudepesumasina sisse lülitab
Tüübid:Rõhuvabastus-, rõhualandus-, rõhujärjestusventiilid
Parim:Pressitoimingud, kinnitussüsteemid, survetestid

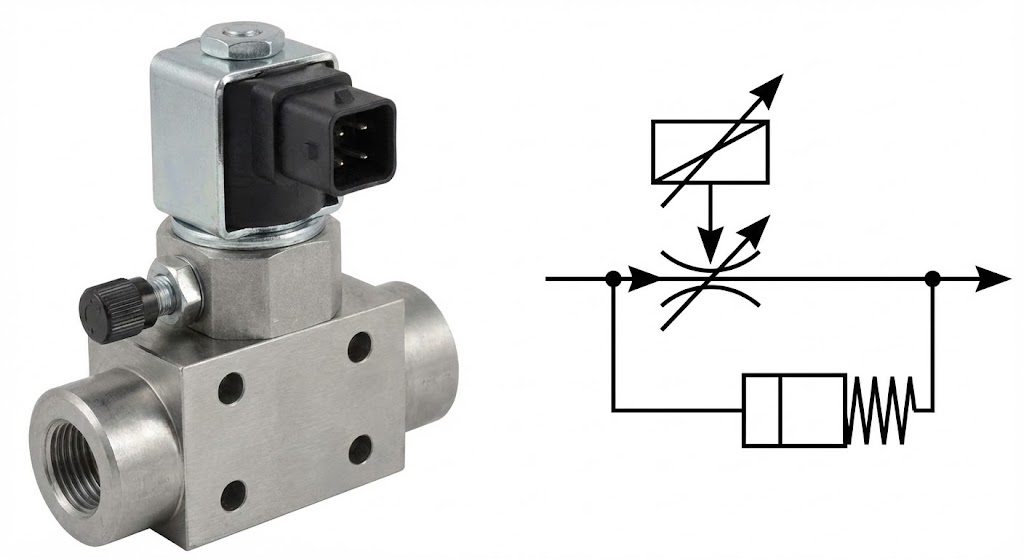

3. Proportsionaalse voolu reguleerimisventiilid
Mida nad teevad:Säilitage täpsed voolukiirused, sõltumata rõhumuutustest
Mõelge sellele järgmiselt:Püsikiiruse regulaatori süsteem hüdraulilise voolu jaoks
Sisaldab sageli:Survekompensaatorid koormusest sõltumatuks juhtimiseks
Parim:Kiiruse reguleerimine, sünkroniseeritud toimingud, mõõterakendused
Ehituse järgi: mehaanika mõistmine

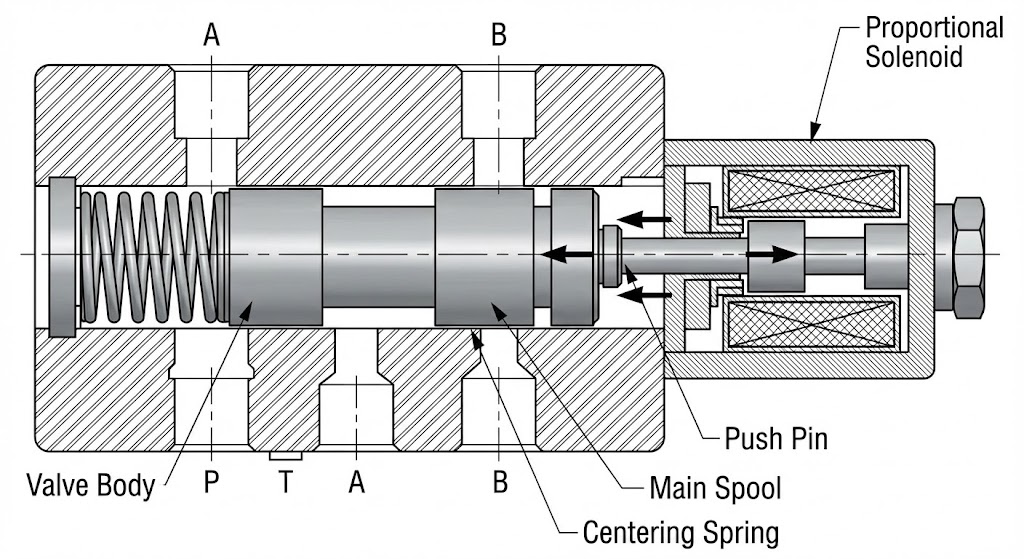

Otsese toimega proportsionaalsed ventiilid
• Elektromagnet liigutab otse põhipooli
• Lihtsam ehitus, madalam maksumus
• Voolukiirused tavaliselt kuni 100 GPM
• Rõhu nimiväärtused kuni 3000 PSI
• Ideaalne: keskmise suurusega rakenduste jaoks, mille jõudlusvajadus on mõõdukas

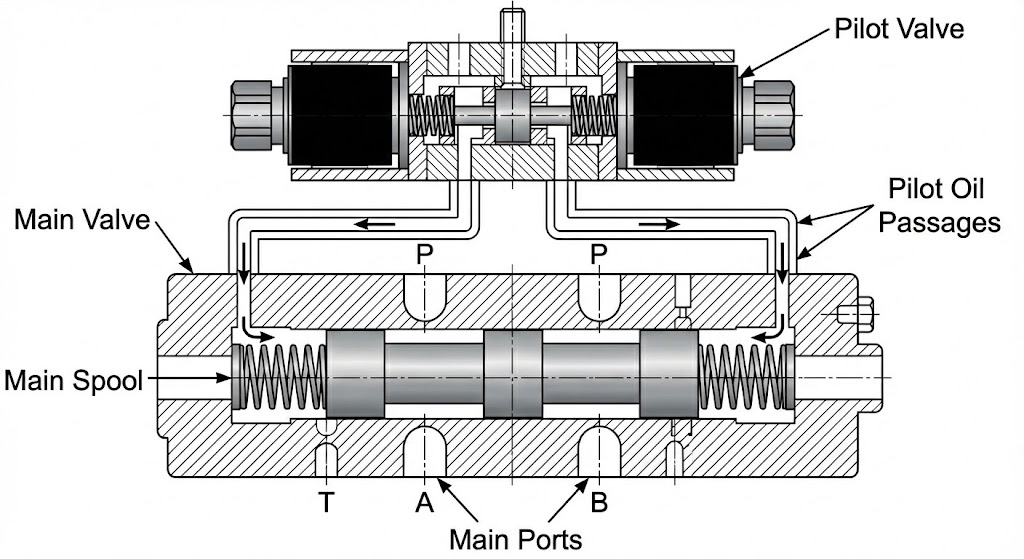

Pilootjuhitavad proportsionaalsed ventiilid
• Väike juhtventiil juhib peaventiili tööd
• Suurem voolu- ja rõhuvõime
• Voolukiirused kuni 500+ GPM
• Rõhureitingud kuni 5000+ PSI
• Ideaalne: suurtele tööstussüsteemidele ja mobiilsetele seadmetele
Olulised jõudlusnäitajad: tehniline sügavsukeldumine
Signaali ja voo suhte mõistmine
Proportsionaalse klapi jõudluse tuum seisneb selles, kui täpselt see muundab elektrilised signaalid hüdrauliliseks väljundiks. Peamised spetsifikatsioonid tähendavad järgmist.
Lineaarsus (±0,5% kuni ±3%)
Kujutage ette, et joonistate millimeetripaberile sirge. Lineaarsus mõõdab, kui lähedale jõuab teie klapi tegelik jõudlus sellele täiuslikule sirgjoonele. Parem lineaarsus tähendab prognoositavamat juhtimist.
Hüsterees (±0,5% kuni ±5%)
See mõõdab väljundi erinevust, kui lähenete samale sättepunktile erinevatest suundadest. Mõelge sellele nagu mängust roolis – vähem hüstereesi tähendab täpsemat juhtimist.
Korratavus (±0,1% kuni ±2%)
Kui järjepidevalt teeb klapp sama toimingut? See on nagu paluks korvpalluril sooritada vabaviskeid – parem korratavus tähendab usaldusväärsemat sooritust.
Reageerimisaeg (5–100 millisekundit)
Kui kiiresti klapp signaali muutustele reageerib? Dünaamiliste rakenduste puhul hoiab kiirem reageerimine ära süsteemi ebastabiilsuse ja parandab jõudlust.
Matemaatika maagia taga: vooluvõrrandid
Proportsionaalsete ventiilide voolu põhivõrrand on järgmine:
Q = Cd × A × √(2ΔP/ρ)
Kus:
Q = voolukiirus
Cd = tühjenduskoefitsient
A = klapi avanemisala (juhib pooli asendit)
ΔP = ventiili rõhuerinevus
ρ = vedeliku tihedus
See võrrand näitab, miks proportsionaalsed ventiilid on nii tõhusad: pindala (A) täpselt reguleerides tagavad nad täpse voolu juhtimise sõltumata rõhumuutustest.
Reaalse maailma edulood: rakendused, mis muudavad tööstust
Juhtumiuuring 1: survevalu revolutsioon
Väljakutse:Autoosade tootja oli hädas ebaühtlase plasti sissepritsega, põhjustades 20% praagi määra ja klientide kaebusi.
Lahendus:Moog D941 proportsionaalsete ventiilide rakendamine sissepritse kiiruse ja rõhu reguleerimiseks.
Protsess:
• Kiirusfaas: klapp tagab kiire ja kontrollitud süstimise, et täita 95% vormist
• Pakkimise/hoidmise faas: sujuv üleminek täpsele rõhureguleerimisele
• Taastumisfaas: kontrollitud kruvi pöörlemine järgmise võtte ettevalmistamiseks
Juhtumiuuring 2: mobiilsete seadmete täpsus
Väljakutse:Kraanatootja kliendid kaebasid tõmblevate koormate liikumiste üle, mis põhjustasid ohutusprobleeme ja tootlikkuse langust.
Lahendus:Danfossi PVG 48 proportsionaalne klapisüsteem elektrooniliste juhtkangidega.
Ümberkujundamine:
• Enne: binaarklapi juhtimine põhjustas äkilisi käivitusi/seiskumisi
• Pärast: sujuv kiirenduse/aeglustuse sobitamise operaatori sisend
• Täiustatud funktsioonid: koormuse tuvastamine energiatõhususe tagamiseks, elektrooniline juhtimine täpseks positsioneerimiseks
Juhtumiuuring 3: Terasetehase täpsus
Väljakutse:Terasest valtspink vajas täpset rõhureguleerimist, et tagada toote ühtlane paksus (tolerants ±0,01 mm).
Lahendus:ATOS DPZO proportsionaalsed rõhuklapid integreeritud tagasiside juhtimisega.
Innovatsioon:
• Reaalajas paksuse mõõtmine annab tagasisidet klapi juhtimisele
• Automaatne rõhu reguleerimine kompenseerib materjali kõikumised
• Suletud ahelaga juhtimine säilitab ühtlase jõu vaatamata kiiruse muutustele
Õige proportsionaalse ventiili valimine: teie valikujuhend
1. samm: määrake oma süsteeminõuded
Toimivuse spetsifikatsioonide kontroll-loend:
• Maksimaalne süsteemirõhk: _____ PSI
• Nõutav voolukiirus: _____ GPM
• Töötemperatuuri vahemik: _____ kuni _____ °F
• Nõuded reageerimisajale: _____ millisekundit
• Vajalik täpsus: ±_____ %
• Juhtsignaali tüüp: pinge / vool / digitaalne
2. samm: rakendusespetsiifilised kaalutlused
Tootmis-/tööstuslike rakenduste jaoks:
• Kaaluge integreeritud elektroonikaga ventiile (Bosch Rexroth 4WRA seeria)
• Otsige väljasiini sidevõimalusi
• Eelistage korratavust ja pikaajalist stabiilsust
Mobiilseadmete jaoks:
• Valige vibratsiooni ja löökide jaoks mõeldud ventiilid (Danfossi PVG seeria)
• Võtke arvesse keskkonnakaitsenõudeid
• Hinnake akuga töötavate süsteemide energiatarbimist
Lennunduse/kriitiliste rakenduste jaoks:
• Valige üleliigsete tagasisidesüsteemidega ventiilid
• Kaaluge äärmuslike temperatuuride jaoks spetsiaalseid materjale
• Hinda rikkerežiimi omadusi
