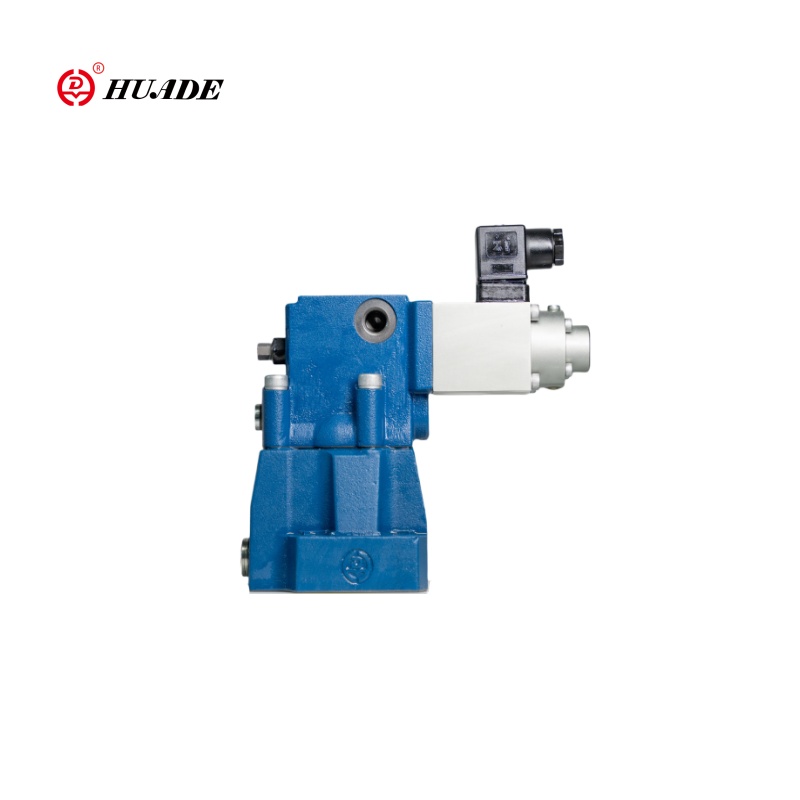

Huade'i DREM-tüüpi piloothaaval kasutatav elektromagnetiline proportsionaalne rõhu vähendav klapp on koonusventiili struktuur, mis võib järk-järgult vähendada rõhku teatud vooluringis elektrilise signaali põhjal. Lisaks on see proportsionaalne rõhu redutseeriv ventiil DREM varustatud maksimaalse rõhukaitseseadmega, tagades, et süsteem on kaitstud ootamatu kõrgrõhu põhjustatud kahjustuste eest.
| Hüdrauliline | ||
| Maksimaalne rõhk (MPA) | Pordid A ja B | 31.5 |
| Port y | Minge tanki. Pole survet | |
| Maksimaalne rõhk pordi A jaoks (MPA) | Sama mis survereiting | |
| Min.Setige rõhk. Pordi A (MPA) | Olla seotud "Q" -ga. (Vt kõveraid) | |
| Lineaarsus (%) | ± 3,5 | |
| Korratavus (%) | <± 2 | |
| Hüsterees | Värisemisega ± 2,5% pmax. ilma väriseta ± 4,5% pmax | |
| Vedelikud | Mineraalõli (NBR -tihendi jaoks), fosfaat ester (FPM -tihendi jaoks) | |
| Viskoossuse vahemik (MM2/s) | 2,8 TO380 | |
| Vedeliku temperatuuri vahemik (℃) | -20 kuni +70 | |
| Elektri- | ||
| Tarnepinge | Alalisvoolu | |
| Min.Control vool (A) | 0.1 | |
| Max.Control vool (A) | 0.8 | |
| Mähise takistus (ω) | Vana klapp kell 20 ℃ on 19,5, max.warm klapp on 28,8 | |
| Kohustus | pidev | |
| Maksimaalne tingimuste temperatuur (℃) | 50 | |
| Isolatsioon DIN 40 050 -le | Ip65 | |
| Seotud võimendi | Pistikühendus | |
| Elektriplaanija | VT_2000: 40 (koos pakkuge) | |
Funktsioonid:
▶ Valikuline maksimaalne kaitse
▶ Valikuline kontrollventiil A ja B vahel
▶ töörõhu vähendamiseks kasutatav klapp
▶ alamplaadi kinnitamiseks
▶ Ventiil ja elektroonika ühest skurssist
Rakendus:
Proportsionaalset rõhu vähendavat ventiili DREM -i kasutatakse laialdaselt mitmes tööstussektoris, näiteks naftatööstuses, keemiatööstuses, masinate tootmises, kosmosetööstuses, tööpinkides ja kergete tööstustes, laevaehituses ja kaevandamises, tänu selle suurele täpsusele ja stabiilsusele.
Klapitüübid DRE ja DREM on piloothaaratud rõhu redutseerivad ventiilid. Neid kasutatakse töörõhu vähendamiseks.
Klapid koosnevad põhimõtteliselt pilootklapist (1) koos proportsionaalse solenoidiga (2) peaklapi (3) peamise komplektiga (4), samuti valikulise kontrollventiiliga (5).
Tüüp Drem.
Et tagada, et liigsed hüdraulilised rõhud (hüdrauliline ohutus) ei toimuks proportsionaalse solenoidi tõrkevoolude ebatõenäoliselt kõrge juhtimisvoolu tõttu, mis põhjustab automaatselt
Suurema rõhku pordis A, vedruga koormatud maksimaalse rõhutase ventiili maksimaalse rõhuohutuse tagamiseks saab vajadusel valikuliselt paigaldada.
MÄRKUS. Kui rõhuvedelik voolab pordist A -sse B -kontrollventiili (5) kaudu, mõjutab õli paralleelne voog Y -i kaudu paagi kaudu ajami, mis on kinnitatud pordi A -ga, kui see on
aeglustub drosselklapiga sadamas b (nt proportsionaalne suunaklapp). Sellistes tingimustes ei sobi kolmanda voolu suund A -y -y -ni maksimaalse rõhu piiramiseks sadamas A -s.
Proportsionaalse rõhu vähendava ventiili sümbolid
