See põhjalik juhend selgitab hüdraulilist proportsionaalset juhtimistehnoloogiat lihtsas mõttes, hõlmates kõike alates tööpõhimõtetest kuni täiustatud servokontrolli rakendusteni.
Mis on hüdrauliline proportsionaalne klapp?
Hüdrauliline proportsionaalne klapp on elektrohüdraulika seade, mis muundab elektrisisendi signaalid proportsionaalseteks hüdraulilisteks väljunditeks. Erinevalt lihtsatest solenoidventiilidest pakuvad proportsionaalsed ventiilid vedeliku voolu, rõhu ja suuna üle pideva, muutuva kontrolli.
Peamised omadused:
- Teisendab analoogsed elektrilised signaalid (0-10 V, 4-20 mA) täpseks hüdrauliliseks juhtimiseks
- Pakub lõpmatut positsioneerimist täielikult avatud ja suletud olekute vahel
- Võimaldab sujuvaid, järk -järgulisi liikumisi
- Integreerub sujuvalt PLC juhtimissüsteemide ja automatiseerimisvõrkudega
Mõelge sellele kui hüdraulilise võimsuse hämardatavale lülitile - andke teile täpset juhtimist, selle asemel, et "täisvõimsust" või "välja lülitada".
Kuidas hüdraulilised proportsionaalsed ventiilid toimivad: kontrolliprotsess
Tööpõhimõte
Klapi kontroller saadab proportsionaalsele solenoidse ajamile analoogse elektrisignaali (tavaliselt 0-10 V alalisvoolu või 4-20 mA vooluahela).
Proportsionaalne solenoid muudab elektrivoolu magnetjõuks. Kõrgem vool = tugevam magnetväli = suurem ajami jõud.
Magnetiline jõud liigutab klapi pooli vedrutakistuse vastu. Spooli asend vastab otse sisendsignaali tugevusele.
Spooli liikumine varieerub hüdraulilise ava avanemise, juhtimise voolukiiruse, rõhu või suunavoolude kontrolli all.
LVDT positsiooniandurid või rõhumuundurid annavad klapi võimendile reaalajas tagasisidet servo täpseks juhtimiseks.
Täiustatud juhtimistehnoloogiad
Impulsi laiuse modulatsioon (PWM):Vähendab energiatarbimist ja soojuse tootmist, säilitades samal ajal jõu täpse kontrolli.
DITREGEMUS:Väikesed võnkumised (tavaliselt 100-300 Hz) ületavad staatilise hõõrdumise ja parandavad klapi eraldusvõimet ± 0,1% -ni täisskaalast.
Signaali lammutamine:Järk -järgulised sisendmuutused takistavad hüdraulilist šokki ja tagavad ajami sujuva kiirenduse/aeglustuse.
Tehnilised spetsifikatsioonid ja jõudlusparameetrid
Kriitilised jõudluse mõõdikud
| Parameeter | Tüüpiline vahemik | Kõrge jõudlus |
|---|---|---|
| Vooluhulk | 10-500 l/min | Kuni 2000 l/min |
| Töörõhk | 210-350 baar | Kuni 700 baari |
| Reageerimise aeg | 50-200 ms | 15-50 ms |
| Lineaarsus | ± 3-5% | ± 1% |
| Hüsterees | 2-5% | <1% |
| Resolutsioon | 0,5-1% | 0,1% |
| Sagedusreaktsioon | 10-50 Hz | 100+ Hz |
Signaali ühilduvus
Pingekontroll:± 10 V, 0-10 V alalisvool
Praegune kontroll:4-20mA, 0-20mA
Digitaalsed protokollid:Canopen, Ethercat, IO-Link, PROFINET
Tagasiside tüübid:LVDT, potentsiomeeter, rõhuandur
Proportsionaalse kontrollventiilide tüübid
1. Proportsionaalne voolu juhtimisventiilid
Funktsioon:Reguleerige kiiruse kontrollimiseks mahulist voolukiirust
Rakendused:CNC tööpinnad, robotiajad, konveierisüsteemid
Vooluvahemik:5-500 L/min koos ± 2% täpsusega

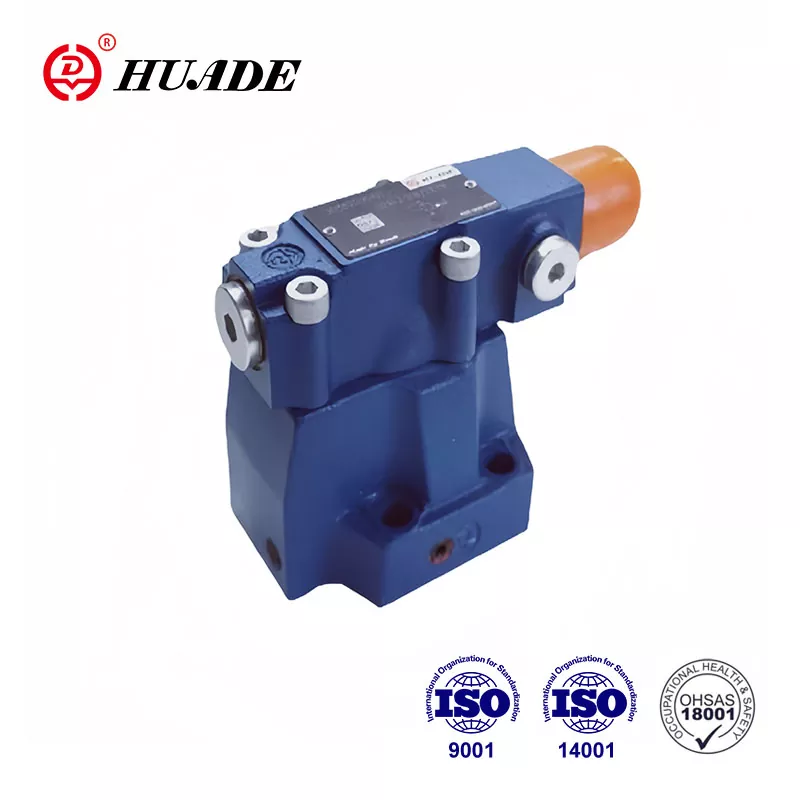

2. Proportsionaalne rõhu leevendamine/redutseerivad ventiilid
Funktsioon:Säilitada püsiv rõhk või piirake süsteemi maksimaalset rõhku
Rakendused:Süstimisvormimine, materjali testimine, klambrisüsteemid
Rõhuvahemik:5-350 baar ± 1% regulatsiooni täpsusega
3. Proportsionaalsed suunajuhtiventiilid
Funktsioon:Juhtimisvoo suund ja kiirus samaaegselt
Konfiguratsioonid:4/3-tee, 4/2-suunaline proportsionaalse voolu juhtimisega
Rakendused:Mobiilne hüdraulika, tööstusautomaatika, servo positsioneerimine
4. kaheastmeline servoperatiivsed ventiilid
Funktsioon:Kõrge vooluga rakendused, millel on serv-levitamine
Pilootlava:Väike servoklapp kontrollib pealava pooli
Rakendused:Terasest veerevate veskid, suured pressid, merejuhtimissüsteemid
Proportsionaalne vs servo vs standardventiilid: tehniline võrdlus
| Spetsifikatsioon | Standardventiil | Proportsionaalne klapp | Servoventiil |
|---|---|---|---|
| Kontrollirežiim | Ainult sisse/välja | 0,1-1% | 0,01-0,1% |
| Sagedusreaktsioon | N/a | 10-50 Hz | 100-500 Hz |
| Rõhu langus | 5-20 baar | 5-15 baar | 3-10 baar |
| Saastetaluvus | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Kulutegur | 1x | 3-5x | 8-15x |
| Hooldusvahemik | 2000 tundi | 3000–5000 tundi | 1000–2000 tundi |
Täpsemad rakendused ja tööstuse kasutusjuhtumid
Tootmise automatiseerimine
- Süstimisvormimine:Rõhukontroll ± 0,5% piires, et järjepidev osa kvaliteeti
- Metalli moodustamine:Jõukontroll kuni 5000 tonni proportsionaalse rõhu reguleerimisega
- Montalleerimisliinid:Kiiruse sobitamine mitme täiturmehhanismi vahel ± 1%
Mobiilseadmed
- Ekskavaatori juhtimine:Juhtkangi ja klapi reageerimise aeg <100ms operaatori mugavuse jaoks
- Kraanaoperatsioonid:Koormuse tundmise rõhu juhtimine energiatõhususe tagamiseks
- Põllumajandusmasinad:Märkimisvõime muutmise pumba juhtimine jõuvõtuvõlli rakenduste jaoks
Lennundus ja kaitse
- Lennusimulaatorid:Liikumisplatvormi juhtimine ± 0,1 mm positsioneerimise täpsusega
- Lennukisüsteemid:Maandumisvarustus ja lennukontrolli pinna aktiveerimine
- Testimisseadmed:Väsimustimine täpse jõu ja sageduse kontrolliga
Juhtimissüsteemi integreerimine ja võrgustike loomine
PLC integreerimine
Enamik proportsionaalseid ventiilide liides programmeeritavate loogikakontrolleritega:
- Analoog I/O:4-20 mA vooluahendid või ± 10 V pingesignaalid
- Klapi võimendid:Teisendage PLC väljundid sobivatesse klapi ajami signaalideks
- Pardal olev elektroonika (OBE):Integreeritud juhtelektroonika lihtsustab juhtmestikku
Tööstuskommunikatsiooni protokollid
- Eetercat:Reaalajas Ethernet kiirete servorakenduste jaoks
- Canopen:Hajutatud juhtimine mobiili- ja tööstusseadmetes
- Io-link:Punkt-punkti suhtlus nutika anduri integreerimiseks
- PROFINET/PROFIBUS:Siemensi automatiseerimise ökosüsteemi ühilduvus
Suletud ahela juhtimisalgoritmid
- PID -juhtimine:Proportsionaalne integreeritud derivaatne tagasiside kontroll
- Feedward:Täiustatud dünaamilise reageerimise ennetav kontroll
- Adaptiivne kontroll:Isehäälestamisparameetrid erineva koormuse tingimuste jaoks
Tõrkeotsing ja diagnostilised protseduurid
Ühised tõrkerežiimid ja lahendused
Spooli kleepumine (80% ebaõnnestumistest)
Põhjus:Saastunud hüdrauliline vedelik või lakkide kogunemine
Lahendus:Loputussüsteem, asendage filtrid, hoidke ISO 19/16/13 puhtust
Ennetamine:500-tunnine filtri asendamine, vedeliku analüüs
Signaali triivi/lineaarsuse kaotus
Põhjus:Temperatuuri efektid, komponentide vananemine, elektrilised häired
Lahendus:Ümberkalibreerimine, EMI varjestus, temperatuuri kompenseerimine
Testiprotseduur:5-punktiline lineaarsuskontroll kalibreeritud mõõteriistadega
Aeglane reageerimise aeg
Põhjus:Sisemine leke, ebapiisav tarnerõhk, elektriprobleemid
Lahendus:Tihendi asendamine, rõhu optimeerimine, võimendi häälestamine
Mõõtmine:Astmelise reageerimise test koos ostsilloskoobi jälgimisega
Ennustavad hooldusstrateegiad
- Vibratsioonianalüüs:Tuvastada mehaaniline kulumine klapikomponentides
- Naftaanalüüs:Jälgida saastumise taset ja aditiivset kahanemist
- Termiline pildistamine:Tuvastage elektriühenduse probleemid
- Jõudluse trend:Jälgige reageerimise aega ja täpsuse halvenemist
Valikukriteeriumid ja suunised
Voolunõuded
Arvutage vajalik voog:
- Q = voolukiirus (L/min)
- A = ajamipiirkond (CM²)
- V = soovitud kiirus (m/min)
- η = süsteemi efektiivsus (0,85-0,95)
Suurusventiil 120–150% arvutatud voolust optimaalseks juhtimiseks.
Rõhuhinnangud
- Süsteemi rõhk:Klapi reiting ≥ 1,5 × maksimaalne süsteemi rõhk
- Rõhu langus:Hea kontrolli saamiseks hoidke kogu klapi üle 10-15 baari
- Tagarv:Mõelge suuruse tagasivoolupiirangutele
Keskkonnaalased kaalutlused
- Temperatuurivahemik:Standard (-20 ° C kuni +80 ° C), saadaval olevad kõrge templi valikud
- Vibratsioonitakistus:IEC 60068-2-6 mobiilirakenduste vastavus
- IP -kaitse:IP65/IP67 hinnangud karmidele keskkondadele
- Plahvatuse kaitse:ATEX/IECEXi sertifikaat ohtlike piirkondade jaoks
Proportsionaalse klapi tehnoloogia tulevased suundumused
Tööstus 4.0 integratsioon
- IoT ühenduvus:Traadita seire ja pilvepõhine analüüs
- Masinõpe:Ennustavad algoritmid optimaalseks jõudluseks
- Digitaalne kaksik:Virtuaalventiili mudelid süsteemi simuleerimiseks
- Blockchain:Turvalised hooldusdokumendid ja osade autentimine
Arenenud materjalid ja disain
- Lisandite tootmine:Keerulised sisemised geomeetriad parendatud vooluomaduste jaoks
- Nutikad materjalid:Kujumälu sulamid adaptiivseks juhtimiseks
- Nanotehnoloogia:Täiustatud katted parendatud kulumiskindluse tagamiseks
- Bio-inspireeritud disain:Vedeliku dünaamika optimeerimine loodusest
Jätkusuutlikkuse fookus
- Energia taastamine:Regeneratiivsed vooluringid proportsionaalse kontrolliga
- Biolagunevad vedelikud:Ühilduvus keskkonnasõbraliku hüdraulikaga
- Elutsükli hindamine:Taaskasutatava ja vähenenud keskkonnamõju kujundamine
- Tõhususe optimeerimine:AI-juhitud kontroll minimaalse energiatarbimiseks
Kulude-tulude analüüs ja ROI kaalutlused
Esialgsed investeeringud vs tegevussääst
Tüüpiline tasuvusarvestus:
Proportsionaalne klapi lisa: 2000–5 000 dollarit
Energiasääst: 15–30% hüdraulilisest energiatarbimisest
Vähendatud hooldus: 25% vähem teeninduskõnesid
Parem tootlikkus: 10–15% tsükli aja vähendamine
Keskmine ROI: 12–24 kuud kõrge kasutamise rakendustes
Omandiõiguse kogukulud
- Energiatarbimine:Muutuja vs fikseeritud voolusüsteemid
- Hoolduskulud:Planeeritud vs reaktiivsed hooldusstrateegiad
- Seisakute vähendamine:Ennustavad hooldusvõimalused
- Toote kvaliteet:Täiustatud järjepidevus vähendab vanaraua kiirust
Järeldus
Hüdraulilised proportsionaalsed ventiilid tähistavad kriitilist tehnoloogiat, mis ühendab traditsioonilist hüdraulilist võimsust kaasaegsete elektrooniliste juhtimissüsteemidega. Nende võime pakkuda täpset ja pidevat kontrolli muudab need oluliseks täpsuse, tõhususe ja sujuva töö nõudmiseks.
Rakendamise peamised äravõtmised:
- Sobitada klapi spetsifikatsioonid rakendusnõuetega hoolikalt
- Investeerige süsteemi nõuetekohasesse disaini ja vedeliku puhtusesse
- Olemasolevate kontrolliarhitektuuridega integreerimise plaan
- Kaaluge pikaajalisi hooldus- ja tuginõudeid
Kui tootmine liigub suurema automatiseerimise ja täpsuse poole, areneb proportsionaalne klappitehnoloogia nutikama diagnostika, parema ühenduvuse ja täiustatud jõudlusvõimalustega.
Olenemata olemasolevate seadmete täiendamine või uute süsteemide kavandamine, proportsionaalse klapi tehnoloogia mõistmine aitab optimeerida hüdrosüsteemi jõudlust, valmistudes samal ajal tööstuse 4.0 integratsiooninõueteks.
Kas olete valmis oma hüdrosüsteemides rakendama proportsionaalse klapi tehnoloogiat? Kaaluge konsulteerimist kogenud automatiseerimisinseneridega, et tagada teie konkreetsete rakenduste optimaalne valik ja integreerimine.
