Selles juhendis kirjeldame kõike, mida peate nende oluliste osade kohta teadma, alustades nende tööpõhimõttest kuni selleni, miks need tänapäevaste masinate jaoks nii olulised on.
Mis on hüdrauliline voolu reguleerimisventiil?
Mõelge hüdraulilise voolu reguleerimisventiilile nagu nutikale veekraanile.Nii nagu keerate segisti käepidet, et juhtida vee väljavoolu kiirust, juhib hüdraulika voolu reguleerimisventiil seda, kui kiiresti hüdraulikavedelik läbi süsteemi voolab.
Kuid erinevalt teie köögisegistist on need ventiilid palju keerukamad. Nad saavad voolu automaatselt reguleerida, et masinad töötaksid täpselt õigel kiirusel, isegi kui tingimused muutuvad.
Põhieesmärk:Kontrollige hüdrosilindrite ja mootorite kiirust, reguleerides vedeliku voolu.
Kuidas see toimib? Põhiprintsiip
Lihtne seletus
Kujutage ette, et jood läbi kõrre paksu piimakokteili. Kui soovite juua aeglasemalt, võite kõrsi kitsamaks muuta. Täpselt nii töötab põhiline hüdrauliline voolureguleerimisventiil – see loob kitsa ava (nn ava), mis piirab vedeliku läbilaskevõimet.
Lihtne tehniline pool
Klapp töötab põhimõttel, mida nimetatakse"gaasimine".See juhtub järgmiselt.
- Vedelik sisenebventiil kõrgel rõhul
- Klapp loob apiirang(nagu selle õlekõrre näppimine)
- Rõhk langebkui vedelik läbib kitsa ava
- Voolukiirus väheneb, aeglustades ühendatud seadmete tööd
Suhe järgib lihtsat reeglit: mida väiksem on ava, seda aeglasem on vool.
Hüdrauliliste voolureguleerimisventiilide tüübid
1. Lihtsad drosselklapid (põhimudelid)
Need on nagu vanade raadiote käsitsi helitugevuse regulaatorid. Seadsite need ühe korra ja need jäävad sellesse seadistusse.
Näited:
- Nõelventiilid:Olge terava otsaga nõel, mis liigub väikesest august sisse ja välja
- Kuulkraanid:Voolu juhtimiseks kasutage läbi auguga palli
- Avaplaadid:Teil on fikseeritud suurusega auk, mis ei muutu kunagi
Plussid:
- Odav ja lihtne
- Lihtne mõista ja hooldada
Miinused:
- Vooluhulk muutub koormuse muutumisel
- Mitte väga täpne
2. Rõhukompenseeritud ventiilid (nutikad)
Need on nagu teie auto püsikiiruse regulaatorid – need kohanduvad automaatselt, et säilitada ühtlast jõudlust.
Kuidas nad töötavad:
- Neil on spetsiaalne komponent, mida nimetatakse "kompensaatori pooliks"
- See pool tunneb rõhumuutusi ja kohandub automaatselt
- Tulemus:Kontrollige kaevamise kiirust ja täpsust
Näide:Kui hüdrosilinder peaks järsku suuremat raskust tõstma, võtaks tavaline klapp aeglasemaks. Kuid rõhukompenseeritud klapp avaneb sama kiiruse säilitamiseks automaatselt rohkem.
3. Proportsionaal- ja servoventiilid (kõrgtehnoloogia meistrid)
Need on nagu nutitelefoni juhtnupud – reageerivad elektroonilistele signaalidele ja neid saab programmeerida täpseks toimimiseks.
Omadused:
- Juhitakse elektriliste signaalidega
- Võib muuta voolukiirust millisekundites
- Äärmiselt täpne (3-5% täpsusega)
Kust need leiate:
Voolu reguleerimise meetodid: kolm võimalust kiiruse reguleerimiseks
1. meetod: Mõõtja sisestuskontroll
Mida see teeb:Reguleerib hüdrosilindrisse sisenevat voolu
Parim:Kui vajate tavaliste koormuste täpset juhtimist
Mõelge sellele järgmiselt:Kontrollige, kui kiiresti te ämbri täidate
2. meetod: mõõturi väljalülitamise juhtimine
Mida see teeb:Reguleerib hüdrosilindrist väljuvat voolu
Parim:Rasked koormused, mis võivad "ära joosta" (nt raske raskuse langetamine)
Mõelge sellele järgmiselt:Kontrollige, kui kiiresti ämbri tühjendate
3. meetod: möödaviigu juhtimine
Mida see teeb:Saadab lisavedelikku tagasi paaki, mitte silindrisse
Parim:Energiasäästlikud süsteemid
Mõelge sellele järgmiselt:Ülevoolu äravoolu olemasolu, mis takistab ületäitumist
Reaalmaailma rakendused: kust need ventiilid leiate
Očistite zamašitev odtočne cevi; ločeno od povratnih vodov z visokim pretokom
- Ekskavaatorid:Kontrollige kaevamise kiirust ja täpsust
- Kraanad:Tagada sujuv, ohutu tõstmine ja langetamine
- Buldooserid:Hallake tera liikumist täpseks liigitamiseks
Tootmine
- CNC masinad:Täpne tööriista positsioneerimine täiuslikeks lõigeteks
- Sissepritsevormimine:Kontrollige plasti voolu ühtlaste toodete jaoks
- Koosteliinid:Sünkroonige mitu liikuvat osa
Transport
- Lennuk:Teliku kasutamine ja lennujuhtimisseadmed
- Laevad:Roolisüsteemid ja lasti käsitsemine
- Rongid:Pidurisüsteemid ja uksetoimingud
Igapäevased esemed
Levinud probleemid ja lahendused
Sümptomid:
Masin liigub mõnikord kiiresti, mõnikord aeglaselt
Tootmine
- Määrdunud hüdrovedelik
- Kulunud klapi osad
- Töö jaoks vale klapitüüp
Lahendused:
- Vahetage hüdraulikavedelik ja filtrid
- Vahetage kulunud tihendid ja osad välja
- Uuendage rõhukompenseeritud ventiilile
Sümptomid:
Vedelik läheb liiga kuumaks, süsteem lülitub välja
Tootmine
- Klapp tekitab liiga palju piiranguid
- Kehv vedeliku ringlus
Lahendused:
- Kontrollige klapi seadistusi
- Parandage jahutussüsteemi
- Vajadusel kasutage suuremat ventiili
Sümptomid:
Seadmed käivituvad ja peatuvad ligikaudu
Tootmine
- Klapi liiga kiire avanemine/sulgemine
- Õhk süsteemis
- Usaldusväärsem jõudlus
Lahendused:
- Reguleerige klapi reaktsiooniaega
- Eemaldage süsteemist õhk
- Kasutage õiget tüüpi vedelikku
Hooldusnõuanded: hoidke oma ventiilid õnnelikud
- Jälgige süsteemi temperatuuri
- Kuulake ebatavalisi helisid
- Kontrollige vedeliku lekkeid
- Kontrollige vedeliku taset
- Kontrollige ühendusi
- Puhastage välispinnad
- Testi klapi reaktsiooni
- Kontrollige filtri seisukorda
- Vaadake üle süsteemi rõhu logid
- Vahetage hüdrovedelik välja
- Ehitage uuesti või asendage kulunud ventiilid
- Professionaalne süsteemi kontroll
Õige ventiili valimine: juhend ostjale
Kaaluge oma vajadusi
Lihtsate rakenduste jaoks:
- Põhilised drosselklapid
- Madalam kulu
- Lihtne hooldus
Muutuva koormuse korral:
- Rõhukompenseeritud ventiilid
- Usaldusväärsem jõudlus
- Kõrgem algkulu, kuid parem pikaajaline väärtus
Täppistöö jaoks:
- Proportsionaalsed või servoventiilid
- Suurim täpsus
- Kõige kallim, kuid kriitiliste rakenduste jaoks seda väärt
Peamised spetsifikatsioonid, mida kontrollida
Sobitage oma pumba võimsusega
Peab taluma teie süsteemi survet pluss ohutusvaru
Arvestage oma tegevuskeskkonda
Kui kiiresti see muutustele reageerib
Kui täpne peab juhtimine olema
Hüdraulilise voolu juhtimise tulevik
Nutikad ventiilid tulevad
Kaasaegsed ventiilid muutuvad "targaks" järgmiste funktsioonidega:
Energiatõhususe fookus
Uued kujundused keskenduvad:
Turu kasv
Hüdrauliliste ventiilide turg õitseb, eeldatavasti jõuab see jõuda2032. aastaks 73,8 miljardit dollarit. Seda kasvu põhjustavad:
- Infrastruktuuri arendamine
- Tehase automatiseerimine
- Taastuvenergia projektid
Võtmed kaasavõtmiseks
- Hüdraulilised voolu reguleerimisventiilid on nagunutikad segistidmis reguleerivad vedeliku voolu masina kiiruse reguleerimiseks
- Olemas on kolm peamist tüüpi: lihtsad drossel-, rõhukompenseeritud ja elektroonilised ventiilid
- Neid on kõikjal: ehitusplatsidelt auto piduriteni
- Õige hooldus onüliolulineusaldusväärseks tööks
- Valige õige tüüp vastavalt oma konkreetsetele vajadustele ja eelarvele
- Tulevik on nutikas ja tõhus ühendatud isekontrollivate ventiilidega

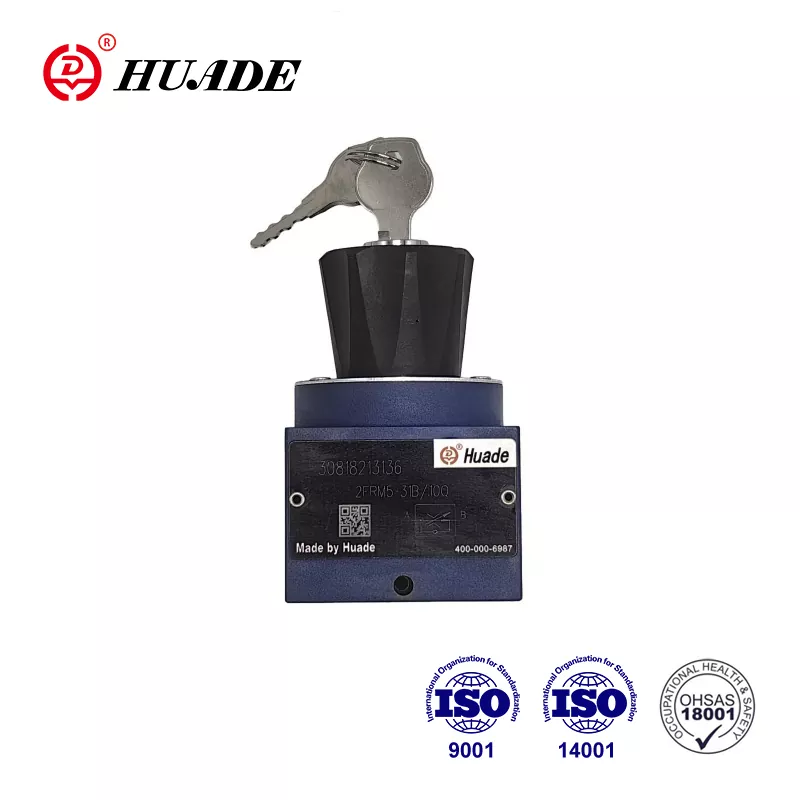

Voolu reguleerimisventiil
Hüdraulilised voolureguleerimisventiilid võivad tunduda väikeste ja lihtsate komponentidena, kuid need on tänapäevaste masinate laulmatud kangelased. Need võimaldavad täpselt ja usaldusväärselt töötada alates hiiglaslikest ehitusseadmetest kuni õrnade kirurgiliste robotiteni.
Nende ventiilide tööpõhimõtete mõistmine aitab teil hinnata meid ümbritsevaid inseneri imesid ja teha hüdrosüsteemide valimisel, hooldamisel või tõrkeotsingul paremaid otsuseid.
Olenemata sellest, kas olete üliõpilane, kes õpib hüdraulikat, seadmete kallal töötav tehnik või lihtsalt uudishimulik asjade toimimise vastu, on hüdraulilise voolu reguleerimisventiilid suurepärane näide sellest, kuidas lihtsate põhimõtetega saab luua keerukaid ja kasulikke lahendusi.
Järgmine kord, kui näete sujuvalt töötavat ekskavaatorit või täpselt juhitavat tehasemasinat, teate, et kulisside taga töötab hüdrovoolu reguleerimisventiil, mis tagab vaikselt, et kõik töötab õigesti.
