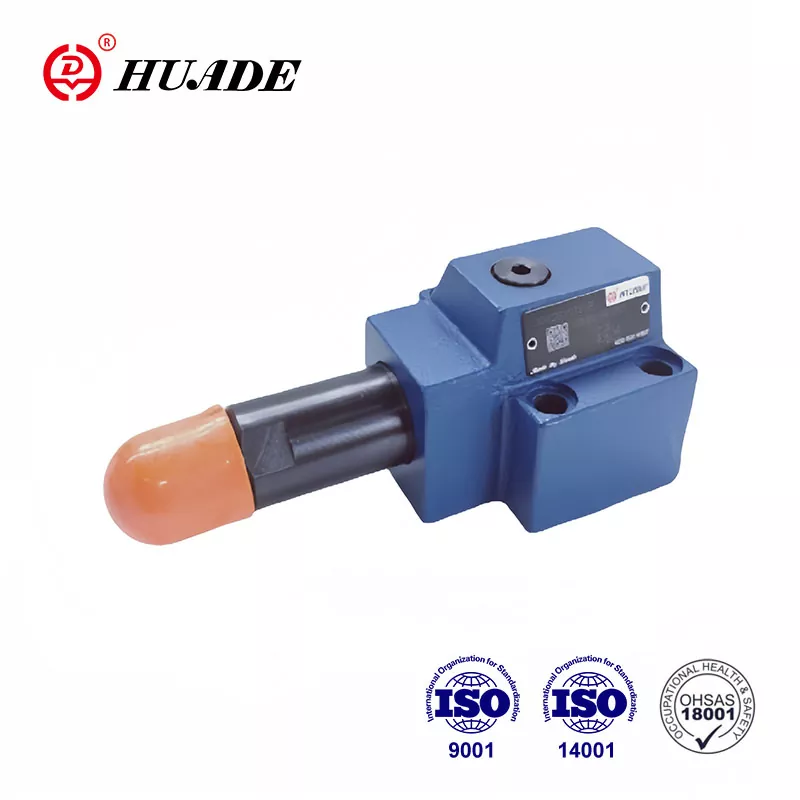

Survejada ventiil tüüp DZ 10 DP on otsejuhitav survejada ventiil. Seda kasutatakse teise süsteemi rõhust sõltuvaks järjestamiseks. Seda müüakse Hiinas ja välisriikides metsikult kõrge kvaliteediga ja madalama hinnaga. Huade® survejada ventiil vastab täielikult hüdraulikatööstuse rahvusvahelistele standarditele. Täiustatud Rexrothi tehnoloogia kasutuselevõtuga ühilduvad Huade® hüdroventiilid jõudluses Rexrothiga.
|
Tehnilised andmed |
|
|
Sisselaskerõhk, pordid P, B (X） (MPa) |
kuni 31.5 |
|
Väljalaskerõhk, port A (MPa) |
kuni 21.0 |
|
Vasturõhk, port T (MPa) |
kuni 16.0 |
|
Maksimaalne lubatud vooluhulk (l/min) |
kuni 80 |
|
Vedelikud |
Mineraalõli (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
|
Viskoossusvahemik (mm²/s) |
10-800 |
|
Vedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
|
Vedeliku puhtus (um) |
Vedeliku puhtus Vedeliku maksimaalne lubatud saasteaste NAS 1638 klass 9 järgi |
|
Maksimaalne vooluhulk (l/min) |
kuni 80 |
Omadused:
▶ Alusplaadile paigaldamiseks
▶ 4 surveastet
▶ 4 reguleerimiselementi:
. Pöördnupp
. Varrukas kuusnurga ja kaitsekorgiga
. Lukustatav skaalaga pöördnupp
. Skaalaga pöördnupp
▶ Manomeetri ühendusega
▶ Tagasilöögiklapp, valikuline
▶ Paigaldusmuster vastavalt DIN 24 340, vorm D, ISO 5781 ja CETOP - RP 121H
Rakendus:
Seda survejada ventiili DZ 10 DP saab laialdaselt kasutada tõste- ja transpordimasinate, ehitusmasinate, tööstussõidukite, tööpinkide, laevade, metallurgia ja muude seadmete hüdrosüsteemides.
Jada rõhk seatakse reguleerimiselemendi (1) kaudu.
Survevedru (2) hoiab juhtpooli (3) algasendis, klapp on suletud. Rõhk pordis A on juhtpooli (3) kolvi piirkonnas survevedru (2) vastas juhttoru (4) kaudu. Kui rõhk jõuab survevedrule (2) seatud väärtuseni, liigutatakse juhtpool (3) ja avab ühenduse A ja B. Portiga B ühendatud süsteem järjestatakse ilma, et rõhk kanalis A langeks.
Juhtsignaal saadakse juhtliini (4) kaudu pordist A või väliselt ühenduse X kaudu.
Olenevalt klapi rakendusest võib lekkega tühjendusõli juhtida väljastpoolt ühenduse Y kaudu või seestpoolt läbi B.
DZ 10 DP 1 -40B struktuur
DZ 10 DP-10B sümbolid
