Kui töötate hüdraulikasüsteemidega tööstuslikes seadetes, on suunajuhtventiil põhiliselt teie vedeliku võimsuse liiklusreguleerija. Bosch Rexroth 4WE 10 J Directional Valve on üks neist tööhobustest, mis hoiab vaikselt töös tootmisliine kogu maailma tehastes. See konkreetne klapp on olnud kasutusel aastakümneid ja on hea põhjus, miks insenerid seda oma projektide jaoks pidevalt täpsustavad.
Mille poolest erineb 4WE 10 J suundjuhtklapp?

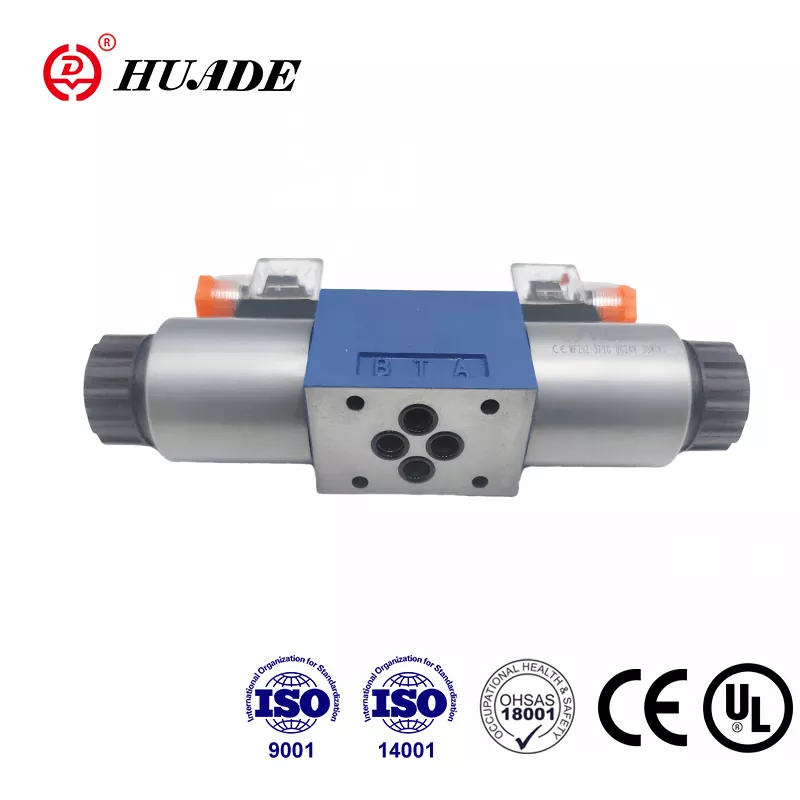

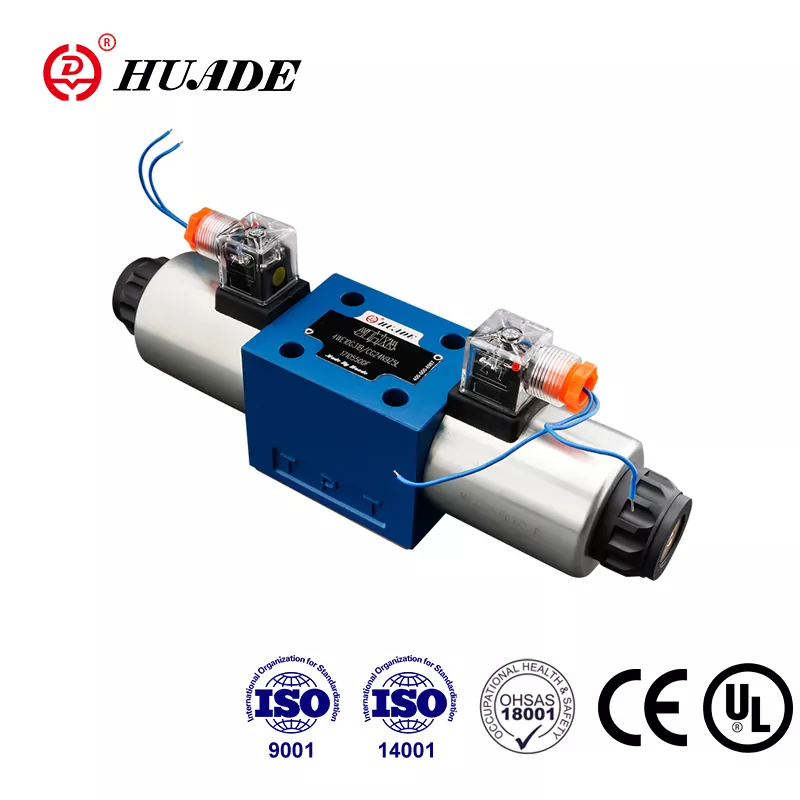

Rexroth 4WE 10 J on see, mida me nimetame solenoidiga juhitavaks suundventiiliks. Mõelge sellele kui elektriliselt juhitavale lülitile, mis suunab hüdraulikaõli sinna, kuhu see peab minema. Osa "4WE" ütleb meile, et sellel on neli peamist porti ja see töötab elektriliselt. "10" näitab, et see on suurus NG10, mis vastab CETOP 5 paigaldusstandardile. See "J" lõpus on tegelikult üsna oluline, kuna see määrab, kuidas klapp käitub, kui see istub oma keskasendis.
Selle klapi eristab selle võime taluda tõsist survet ja voolu. Me räägime maksimaalsest töörõhust kuni 350 baari, mis tähendab umbes 5000 naela ruuttolli kohta. Alalispinge versioonid suudavad jõuda 160 liitrini minutis, vahelduvvoolu versioonid aga 120 liitrit minutis. Need numbrid on olulised, kui proovite teisaldada raskeid koormaid või kasutada suuri silindreid.
Kuidas J-mustri keskasend töötab
J-pooli konfiguratsioon on tõenäoliselt selle suunajuhtklapi kõige iseloomulikum omadus. Kui klapp on keskasendis ja mõlemad solenoidid on välja lülitatud, on kõik peamised pordid blokeeritud. Pumba port (P), mõlemad tööavad (A ja B) ja paagi tagasivooluava (T) on üksteisest täielikult eraldatud.
See blokeeritud keskuse disain teenib kindlat eesmärki. Kui teil on hüdrosilinder, mis hoiab rasket koormust, ei taha te, et see koormus alla hiiliks, kui te seda aktiivselt ei juhi. 4WE 10 J hoiab kõik paigal. Pump ei saada õli kuhugi ja silinder ei saa paaki tagasi voolata. See muudab selle eriti kasulikuks sellistes rakendustes nagu survevalumasinad, kus vajate vormimistsükli erinevatel etappidel täpset asendi hoidmist.
Kui lülitate ühe solenoidi pinge sisse, nihkub pool, et ühendada pump ühe tööpordiga, samas kui teine tööport avaneb paagiga. Lülitage teine solenoid sisse ja ühendused pöörduvad ümber. See on lihtne hüdraulika, kuid blokeeritud keskosa annab teile staatilise hoidmise võime, mida mõned muud poolimustrid ei paku.
Olulised tehnilised üksikasjad
4WE 10 J järgib oma paigaldusliidese osas ISO 4401-05-04-0-05 standardit. See standardiseerimine tähendab, et saate selle vajaduse korral vahetada teiste erinevate tootjate NG10 klappidega, kuigi alati on vaja kontrollida üksikasju. Kinnitus kasutab nelja M6 x 50 polti, mis on keeratud 15 njuutonmeetrini. Teil on vaja eraldi kinnitusplaati, mida Rexroth nimetab G 66/01 sarnaseks.
Solenoidid on need, mida Rexroth nimetab "märja tihvti" disainiks. Elektriline mähis asub korpuses, mis puutub kokku hüdraulikaõliga, mis aitab jahutada ja vähendab müra võrreldes kuivade solenoididega. Neid mähiseid saab eemaldada ja 90 kraadi pöörata ilma kogu ventiili lahti võtmata, mis on mugav, kui teil on vähe ruumi või peate elektriühendusi ümber suunama. Levinud pingevalikud hõlmavad 24 VDC ja 120 VAC, kuigi saadaval on ka muud pinged.
Reaktsiooniajad on seda tüüpi suunajuhtventiilide puhul arvestatavad. Toite rakendamisel nihkub pool umbes 45–70 millisekundi jooksul. Kui voolu katkestate, tagastab vedru selle 35–45 millisekundiga. Need ei ole servoklappide kiirused, kuid need on piisavad enamiku tööstuslike masinate jaoks.
Kust see klapp töötab
4WE 10 J kuvatakse paljudes erinevates tööstusseadmetes. Rasked tööpingid kasutavad seda töölaudade ja spindlite juhtimiseks. Sellele tuginevad hüdraulilised pressid silindrite täpseks juhtimiseks. Survevalumasinad on ilmselt üks levinumaid rakendusi, eriti vormide kinnitusahelates, kus peate hoidma tonnide kaupa kinnitusjõudu ilma igasuguse triivita.
Tüüpilise survevalu seadistuse korral juhib suunajuhtventiil vormi avamist ja sulgemist. Sissepritse ajal lukustab J-mustri keskasend hüdroõli kinnitussilindris, säilitades konstantse rõhu, isegi kui pump võib teha muud tööd. See hoiab ära välku (soovimatu plasti lekkimine vormist) ja tagab ühtlase osa kvaliteedi. Kui on aeg vorm avada, süttib üks solenoid ja klapp nihkub, suunates õli kinnitusmehhanismi tagasi tõmbama.
Klapp ilmub ka mobiilseadmetes, ehitusmasinates ja materjalikäitlussüsteemides. Kõikjal, kus vajate hea hoidmisvõime ja mõistliku voolukiirusega suunajuhtimist, tasub 4WE 10 J kaaluda.
Tellimiskoodi mõistmine
Rexroth kasutab oma suunajuhtventiilide jaoks süstemaatilist kodeerimissüsteemi ja selle mõistmine aitab teil saada täpselt seda, mida vajate. Tüüpiline täielik mudelinumber võib välja näha nagu 4WE 10 J3X/CG24N9K4 koos Rexrothi osanumbriga R900589988.
Selle purustamine: "4" kinnitab nelja peamist porti. "WE" tähendab, et see on elektriliselt juhitav suundventiil. "10" on NG10 suuruse reiting. "J" tähistab blokeeritud keskpunktiga pooli mustrit. "3X" või "5X" tähistab seeriat, kusjuures 5X on praegune tootmisseeria. Tähed ja numbrid pärast kaldkriipsu täpsustavad üksikasju, nagu solenoidi pinge (G24 tähendab 24 V alalisvoolu), tihendi materjal ja erinevad valikud.
Kui näete järelliites tähte "V", tähistab see standardsete NBR-plommide asemel FKM-i tihendeid. Sooviksite FKM-i, kui kasutate fosfaatestri vedelikke või töötate kõrgematel temperatuuridel. Standardsed NBR-tihendid töötavad hästi mineraalsete hüdraulikaõlidega tavalistes tööstuslikes temperatuurivahemikes.
Nõuded vedelikule ja filtreerimine
4WE 10 J on mõeldud peamiselt mineraalipõhiste hüdraulikaõlide jaoks, kuigi see saab hakkama ka õige tihendimaterjaliga fosfaatestritega. Viskoossusvahemik on üsna lai, umbes 2,8–380 ruutmillimeetrit sekundis, nominaalse tööviskoossusega 55 kraadi Celsiuse järgi umbes 37. Töötemperatuur peaks ümbritseva keskkonna jaoks jääma vahemikku miinus 20 kuni pluss 50 kraadi Celsiuse järgi.
Siit saavad alguse paljud hoolduspeavalu: vedeliku puhtus. Suunajuhtklapi sees olevaid lõtkuid mõõdetakse mikronites. Me räägime vahedest kolme kuni kolmeteistkümne mikroni vahel kriitilistes piirkondades. Inimese juuksekarv on võrdluseks umbes 70 mikronit. Kui lasete hüdraulikaõlisse mustuse sattuda, võivad osakesed nendesse tühikutesse kiiluda ja pooli kinni jääda.
Rexroth soovitab filtreerida 10 mikronit või rohkem. See ei ole soovitus, mida peaksite ignoreerima. Kinnijäänud pool tähendab, et teie klapp ei nihku või, mis veelgi hullem, võib nihkuda ja mitte tagasi tulla. Eriti vahelduvvoolu solenoidide puhul võib kinnikiilutud pool põhjustada mähise läbipõlemist, kuna solenoid on mõeldud vahelduvaks tööks, mitte pidevaks hoidmiseks. NAS 1638 Class 9 puhtusstandardite järgimine säästab teid kurbust.
Levinud probleemid ja tõrkeotsing
Enamik probleeme 4WE 10 J-ga on seotud kolme valdkonnaga: saastumine, elektririkked või mehaanilised kahjustused. Hea uudis on see, et Rexroth sisaldab nende ventiilide käsitsi tühistamist, mis annab teile diagnostikatööriista.
Kui teie suunajuhtventiil ei vaheta solenoidi pingestamise ajal käiku, proovige esmalt käsitsi ületamist. Lükake ülekäigutihvti ja vaadake, kas klapp nihkub mehaaniliselt. Kui see vahetab käike käsitsi, kuid mitte elektriliselt, siis on tegemist elektriprobleemiga. Kontrollige solenoidpistiku pinget, juhtmestikku ja mähise takistust. Kui klapp ei liigu isegi käsitsi, on pool tavaliselt saastumise tõttu kinni jäänud.
Saasteprobleemid annavad endast teada mitmel viisil. Mõnikord nihkub klapp, kuid ei naase korralikult keskele. Muul ajal võib see nihkuda aeglaselt või üldse mitte. Siseleke on veel üks sümptom, mille puhul te kaotate rõhu või näete silindri triivi isegi siis, kui klapp on väidetavalt lukustatud keskasendis. Need probleemid tähendavad tavaliselt, et pooli või klapi korpust on saastunud, tekitades lekketeid.
Elektriprobleemid on tavaliselt lihtsad. Pinge puudumine tähendab juhtmestiku ja juhtimissüsteemi kontrollimist. Vale pinge või polaarsus (alalisvoolu solenoidide puhul) tähendab, et klapp ei pruugi usaldusväärselt nihkuda. Läbipuhutud mähised kuvatakse avatud vooluringidena või väga madala takistusena. Mähise vahetamine on piisavalt lihtne, kuna need keerduvad lihtsalt klapi korpusest välja.
Mehaanilised kahjustused on vähem levinud, kuid võivad juhtuda. Katkised tagastusvedrud takistavad pooli tsentreerimist. Kahjustatud solenoidtihvtid ei lükka pooli korralikult. Need nõuavad tavaliselt ventiilide vahetamist või ümberehitamist, mitte lihtsaid parandusi.
Paigaldamise kaalutlused
4WE 10 J õige paigaldamine algab puhta ja tasase paigalduspinnaga. Klapipoldid alamplaadi või kollektori külge, kasutades neid nelja M6 polti, mida me varem mainisime. Pinna tasasus on oluline, sest iga porti tihendavad O-rõngad peavad ühtlaselt kokku suruma. Igasugune koolutamine või praht võib tekitada lekketeid.
Pöörake need kinnituspoldid 15 njuutonmeetrini, ei rohkem ega vähem. Liiga vähe ja võite saada väliseid lekkeid. Liiga palju ja võite ventiili korpust moonutada, mis võib põhjustada pooli kinnikiilumist. Kasutage pöördemomendi võtit, mitte oletust.
Tähelepanu vajavad ka elektriühendused. Veenduge, et ühendate õigete pingeklemmidega. Klapil on tavaliselt iga solenoidi jaoks klemmliist või pistik, millele lisandub maandusühendus. See maandusühendus on ohutuse tagamiseks kohustuslik ja võib samuti vähendada teie juhtimissüsteemi elektrilist müra.
Suunajuhtventiil peaks võimaluse korral olema suunatud nii, et solenoidid oleksid suunatud ülespoole. See aitab vältida niiskuse kogunemist elektriühendustesse. Kui peate selle erinevalt paigaldama, kaaluge elektriklemmide kaitsmiseks saapade või katete lisamist.
Alternatiivide võrdlemine
4WE 10 J ei ole ainus saadaolev NG10 suunajuhtventiil. Parker toodab D3W seeriat, mis pakub sarnaseid spetsifikatsioone. Eaton Vickersil on DG4V-5 seeria. HYDAC toodab NG10 ventiile, mida saab paljudes rakendustes asendada. Miks võiksite ikkagi valida Rexrothi?
Vooluvõimsus on üks tegur. 4WE 10 J 160 liitrit minutis alalisvooluversioonides ületab mõned konkurendid. Reaktsiooniaeg on pingestamiseks konkurentsivõimeline 45–70 millisekundit. Märgtihvtiline solenoidkonstruktsioon koos eemaldatavate, pööratavate mähistega pakub praktilisi hoolduseeliseid. Rexroth pakub 4WE 10 seerias ka laiemat valikut poolide mustreid ja valikuid, mis annab teile rohkem paindlikkust teie vajaduste rahuldamiseks.
Hinna poolest on need klapid samas palliplatsil. Ühise konfiguratsiooni eest võite maksta 950–1050 USA dollarit. See hinnakujundus peegeldab tööstuslikku kvaliteeti ja inseneritööd, mis tagavad kitsaste vahekauguste ja usaldusväärse jõudluse.
Tõeline eristamine taandub sageli sellele, mida te juba oma süsteemis kasutate. Kui teie varustus on juba Rexrothi komponentide põhjal üles ehitatud, säilitab 4WE 10 J järgimine järjepidevuse osade inventuuris ja tehnikute tundmises. Kui töötate Parkeri või Eatoni süsteemidega, võivad nende ekvivalendid sujuvamalt integreeruda.
Allhange ja saadavus
4WE 10 J leidmine on üldiselt lihtne. Levinud konfiguratsioonid, nagu R900589988 (24 VDC versioon), on tavaliselt tööstuslike edasimüüjate laos. Rexrothil on ametlik veebipood, kust saate otse osta. Tööstuslikud tarneplatvormid, nagu Alibaba, pakuvad nii ehtsaid Rexrothi klappe kui ka ühilduvaid alternatiive, kuigi peate kontrollima, mida te tegelikult saate.
Juhtimisajad varieeruvad sõltuvalt konfiguratsioonist. Laokaubad võidakse tarnida mõne päeva jooksul. Ebatavaliste võimalustega eritellimused võivad kesta mitu nädalat. Kui hooldate kriitilisi seadmeid, on varuventiili käepärast hoidmine mõttekas, arvestades seisakutega võrreldes suhteliselt madalaid kulusid.
Pidage meeles, et vanemate seeriate nagu 3X tootmine on lõpetatud. Kui asendate 3X-seeria ventiili, saate minna üle 5X-seeriale, mis on praegune tootmisversioon. Paigaldusliides ja põhitoimingud jäävad samaks, kuigi valikutes või jõudlusspetsifikatsioonides võib esineda väikseid erinevusi.
Kestma jäämine
Suunajuhtventiili maksimaalse eluea saavutamine taandub mõnele põhitavale. Esimene ja kõige olulisem: hoidke puhast hüdraulikavedelikku. See 10-mikronine filtreerimine, millest me varem rääkisime, pole valikuline, kui soovite usaldusväärset teenust. Vahetage regulaarselt filtreid ja jälgige filtrielemendi rõhulangust.
Teiseks veenduge, et J-pooli muster vastab teie rakendusele. Kui kasutate fikseeritud mahuga pumpa ilma tühjendusventiilita, võib blokeeritud keskus põhjustada probleeme. Pump liigub vastu blokeeritud porte, tekitades soojust ja raiskades energiat. J-pool töötab kõige paremini muutuva töömahuga pumpade või süsteemidega, millel on eraldi tühjendusvõime.
Kolmandaks kasutage käsitsi tühistamist diagnostika ajal, mitte tavalise töömeetodina. Need alistamise tihvtid on mõeldud tõrkeotsinguks ja hoolduseks, mitte igapäevaseks tootmiseks. Korduv ülekäiguraam võib mehhanismi aja jooksul kahjustada.
Neljandaks pöörake tähelepanu oma süsteemi töörõhule ja vooluhulgale. See, et 4WE 10 J talub 350 baari ja 160 liitrit minutis, ei tähenda, et peaksite seda pidevalt nendel piiridel töötama. Tööaeg keset jõudlust, mitte äärmuslikel juhtudel pikendab kasutusiga.
Lõpuks, kui teil on rike, ärge visake lihtsalt uut solenoidmähist ilma, et peaksite uurima, miks see ebaõnnestus. Rullid tavaliselt iseenesest ei ebaõnnestu. Need ebaõnnestuvad, kuna pool on kinni jäänud ja mähis kuumeneb üle või teie juhtimissüsteemi elektriprobleemide tõttu. Parandage algpõhjus, mitte ainult sümptom.
Alumine rida
Rexroth 4WE 10 J suunajuhtventiil esindab aastakümnete pikkust tööstusliku hüdraulika arengut. See ei ole tänapäevaste standardite järgi väljamõeldud ega kõrgtehnoloogiline, kuid õigesti rakendades ja hooldades teeb see oma tööd usaldusväärselt. Blokeeritud keskosaga J pooli muster tagab positiivse koormuse hoidmise. NG10 suurus talub märkimisväärset voolu ja rõhku. Märgtihvti solenoidi disain tasakaalustab jõudluse praktilise juurdepääsuga hooldusele.
Kui projekteerite uut hüdrosüsteemi, mis vajab suunajuhtimist koos hoidmisvõimega, või kui asendate olemasolevas varustuses kulunud ventiili, väärib 4WE 10 J tähelepanu. Lihtsalt veenduge, et määraksite oma vedeliku jaoks õige seeria (5X praeguse tootmise jaoks), õige solenoidi pinge ja sobiva tihendimaterjali. Pöörake tähelepanu filtreerimisele esimesest päevast peale ja need ventiilid pakuvad teile aastaid usaldusväärset teenindust.
Arusaamine, kuidas teie suunajuhtventiil töötab ja mida see tervena püsimiseks vajab, pole keeruline. See nõuab lihtsalt tähelepanu pööramist olulistele detailidele: puhas vedelik, õige pinge, õige kasutamine ja regulaarne hooldus. Tehke need õigesti ja 4WE 10 J hoiab teie hüdraulika voolu seal, kuhu nad peavad minema, kui nad peavad sinna minema.
