Aksiaalsed kolbpumbadon kõige rohkem Keerukad ja tõhusad hüdraulilised pumbad tänapäevastes tööstuslikes rakendustes. Alates ehitusseadmetest ja lennukisüsteemidest kuni tootmismasinateni, Need pumbad pakuvad nõudmiseks vajalikku kõrgsurvevedelikku võimsust operatsioonid. Kuid kuidas need tehnilised imetlused täpselt mehaanilised muudavad Energia hüdraulilises rõhul? Sukeldume sügavale põnevasse maailma Aksiaalsed kolbpumbad ja uurige nende sisemist toimimist.
Põhitõdede mõistmine
Aksiaalne kolvipump on positiivne Nihke hüdrauliline pump, mis kasutab ümmarguse mustriga paigutatud kolvid keskelje ümber. Erinevalt radiaalsete kolvipumpadest, kus kolvid liiguvad Risti ajami võlliga, aksiaalkolvipumpadel on kolvid, mis liiguvad Paralleelne võlli teljega. See ainulaadne konfiguratsioon võimaldab kompaktset kujundust pakkudes samal ajal erakordseid jõudluse omadusi.
Põhimõte kogu telje taga Kolvipumbad on suhteliselt sirgjoonelised: kui kolvid vastavad nende piires Silindrid, nad loovad vahelduvaid imemis- ja tühjendustsüklid. Ajal imemislöök, kolbid tõmbavad silindri kambritesse vedelikku. Ajal Kompressioonilöök sunnivad vedelikku kõrgsurvega välja. Koordineeritud Mitme kolbi liikumine tagab pideva sujuva vedeliku voolu.
Põhikomponendid ja arhitektuur
Aksiaalse kolbpumba süda koosneb Mitmetest kriitilistest komponentidest, mis töötavad täiusliku harmooniaga. Silindriplokk, või tünnis, kus on mitu kolb, mis on paigutatud täpse ümmarguse mustriga. Tavaliselt on need pumbad vahemikus 5 kuni 11 kolb, kõige rohkem on 7 või 9 Ühine optimaalse tasakaalu jaoks voolu sujuvuse ja mehaanilise keerukuse vahel.
Iga kolb ühendab libisemispadja läbi kuuliliigese ühenduse. See korraldus võimaldab kolvil järgida Nurga liikumine säilitades samal ajal silindris korraliku tihenemise. Selle Slipperipadjad sõidavad vastu Swash -plaati (Swash -plaadi kujunduses) või nukkrõngas (painutatud telje kujunduses), mis teisendab veovõlli pöörleva liikumise Toimingu pumpamiseks vajalikusse liikumisse.
Klapiplaat toimib pumba ajakavana mehhanism, millel on täpselt paigutatud sisse- ja väljalaskepordid, mis joondavad silindri kambritega täpselt õigetel hetkedel. Ülitähtis Tootmine tagab täiusliku ajastuse kolvi positsiooni ja sadama vahel joondamine, maksimeerides mahu efektiivsust, minimeerides samal ajal rõhku pulsatsioonid.
Kaks peamist disaini varianti
Aksiaalsed kolbpumbad on kahes primaarses Konfiguratsioonid, igaühel erinevad tööpõhimõtted ja rakendused.
Swash -plaadi kujundus
Swash -plaadi kujundus tähistab kõige rohkem tavaline telgkolbpumba konfiguratsioon. Selle kokkuleppe kohaselt jäävad kolvid Paralleelne veovõlliga, samal ajal plaat. Kui silindriplokk pöörleb ajamivõlliga, järgneb iga kolb Sinusoidaalne liikumismuster, mis on määratud Swash -plaadi nurgaga.
Kui kolb liigub libisest eemale Plaat, see loob imemise, mis tõmbab vedeliku läbi sisselaskeava silindri kamber. Pööramise jätkudes ja kolb läheneb sümbolisele Plaat, kokkusurumine, sunnib vedelikku läbi väljalaskeava kõrgendatud saidil rõhk. Swash -plaadi nurk määrab otse kolb -käigu pikkuse, ja muutuva nihkepumpa korral saab seda nurka reguleerida juhtimisvoogu määr.

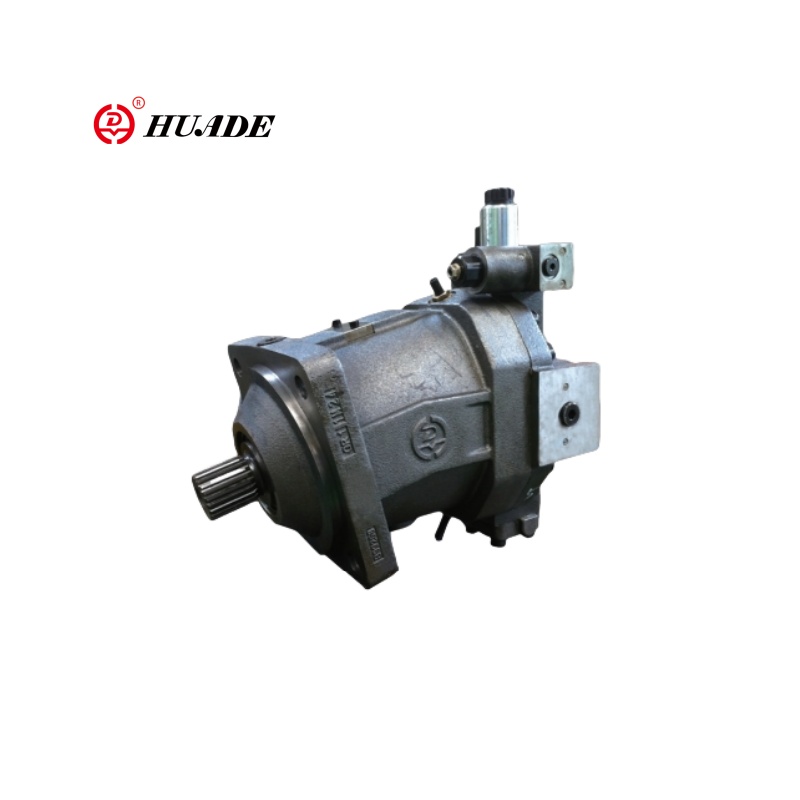

Painutatud telje disain
Painutatud teljepumpadel on keerulisem, kuid potentsiaalselt tõhusam konfiguratsioon. Siin istub silindriplokk Nurk (tavaliselt 15–30 kraadi) ajamivõlli suhtes. Pistons Connect otse ajami äärikule läbi universaalsete vuukide või sfääriliste ühenduste, kõrvaldades vajaduse libisemispadjade ja libisemisplaatide järele.
See disain pakub mitmeid eeliseid, sealhulgas suurem töösurve, parem tõhusus suurel kiirusel ja Vähendatud kulumiskomponendid. Kuid suurenenud mehaaniline keerukus teeb Need pumbad on kallimad ja keerukamad tootmiseks, piirates nende kasutamist spetsialiseeritud suure jõudlusega rakendustele.
Pumpamistsükkel selgitas
Täieliku pumpamistsükli mõistmine paljastab, kuidas aksiaalsed kolbpumbad saavutavad oma muljetavaldava jõudluse omadused. Iga kolb läbib igas jooksul neli eraldiseisvat faasi ajamivõlli revolutsioon.
Imemisfaasi ajal liigub kolb klapiplaadist eemal (swash -plaadi kujunduses) või järgib painutatud telge Geomeetria silindri mahu suurendamiseks. Silindri kamber ühendatakse Sisselaskeava, loodes kambrisse vedeliku tõmmatava rõhu erinevuse. Nõuetekohane sisselaskekujundus tagab vedeliku piisava varustuse ilma kavitatsioonita, isegi kell Suur töökiirus.
Tihendusfaas algab jätkuvalt Pööramine liigutab kolb maksimaalse löögi asendi poole. Silindri kamber lahti ühendab sisselaskeava ja alustab ühenduse loomipordiga. Vedelik tihendamine algab järk -järgult, võimaldades survet sujuvalt tõusta ilma äkilised lööklaad, mis võivad kahjustada pumba komponente.
Maksimaalne kokkusurumine toimub siis, kui kolb jõuab oma lähima lähenemise klapiplaadile või maksimaalse kokkusurumispunkti painutatud telje disain. Sel hetkel toimub maksimaalne rõhu areng ja Silindri kamber joondub täielikult optimaalse vedeliku väljalaskeavaga tühjendamine.
Lõpuks lõpetab tühjendusfaas Tsükkel, kui kolb alustab tagasitulekut. Jääkrõhk silindris Kambrivõimalused jäävad vedeliku kaudu läbi väljalaskeava, samas kamber järk -järgult lahti ühendab väljalaskeava ja valmistub sisselaskega uuesti Järgmise tsükli jaoks.
Muutuv nihketehnoloogia
Paljude üks tähelepanuväärsemaid omadusi Aksiaalsed kolbpumbad on nende võime töötamise ajal nihet varieeruda. See Võime annab enneolematu kontrolli hüdrosüsteemide üle, võimaldades täpne voolukiiruse reguleerimine ilma ajami kiirust muutmata või drosselitarbimist ventiilid, mis raiskavad energiat.
Muutuva swash -plaadipumbaga servo Mehhanismid reguleerige Swash -plaadi nurka süsteemi nõudluse või operaatori põhjal Sisend. Nurga suurendamine suurendab kolvi käigu pikkust ja pumba Nurga vähendamine vähendab voolu väljundit. Mõni edasijõudnud Süsteemid saavad isegi Swash -plaadi nurga ümber pöörata, luues pumbad, mis võivad töötada mootoritena või tagavad vastupidise vooluvõimalused.
Muutuja juhtimissüsteemid Nihkepumbad ulatuvad lihtsast käsitsi reguleerimisest kuni keerukani Elektroonilised tagasiside süsteemid. Rõhukompenseeritud juhtnupud reguleerivad automaatselt nihe püsiva rõhu säilitamiseks sõltumata vooluvajadusest, samas koormuse tundmise süsteemid optimeerides energiatarbimist, sobitades pumba väljundi Süsteemi tegelikud nõuded.
Esinemisomadused ja Rakendused
Aksiaalsed kolbpumbad on rakendustes silma paistnud nõudes kõrgsurvet, täpset kontrolli ja usaldusväärset toimimist. Nende tüüpiline töörõhk on vahemikus 1000 kuni 10 000 psi või kõrgem, mõnega Spetsialiseeritud kujundused, mis on võimelised ületama 15 000 psi. Voolukiirused varieeruvad dramaatiliselt nihke ja kiiruse põhjal, mõne galloni minutis Tööstussüsteemides sadadele gallonitele minutis.
Hästi kavandatud aksiaalse tõhusus Kolvipumbad ületavad tavaliselt 90%, muutes need ideaalseks mobiilseadmete jaoks Kui kütusekulu mõjutab otseselt tegevuskulusid. Nende kompaktne suurus Väljundvõimega võrreldes muudab need lennukites eriti väärtuslikuks Hüdraulika, kus kaalu ja ruumi piirangud on kriitilised.
Ehitusseadmed tähistavad võib -olla Suurim rakenduspiirkond, kus need pumbavad kõik ekskavaatorist bummid buldooseri radadele. Muutuva nihkevõimalus võimaldab Operaatorid, kes täpselt juhtida liikumist, säilitades samal ajal optimaalse Mootori efektiivsus erineva koormuse tingimustes.
Hooldus- ja pikaealisuse kaalutlused
Nõuetekohane hooldus on ülioluline Aksiaalse kolvipumba eluea ja jõudluse maksimeerimine. Täpne tootmine ja optimaalseks tööks vajalikud tihedad tolerantsid muudavad need pumbad tundlikuks saastumise ja ebaõigete vedeliku tingimustele. Kvaliteetne filtreerimine, Regulaarne vedeliku analüüs ja tootja spetsifikatsioonide järgimine Hüdrauliline vedeliku tüüp ja puhtuse tase on hädavajalik.
Komponendi kulumismustrid telgkolvi Pumbad on ennustatavad ja korraliku hooldusega hallatavad. Sussipadjad ja Swash -plaadid swash -plaadi kujunduses kogevad kõige rohkem kulumiskiirust Nende libisevad kontaktid suure koorma all. Kaasaegsed katted ja materjalid on dramaatiliselt laiendatud komponendi elu, kuid regulaarne ülevaatus ja õigeaegne Asendamine on endiselt oluline.
Keerukad juhtimissüsteemid aastal Muutuv nihkepumbad vajavad elektroonilisele täiendavat tähelepanu komponendid ja servoklapi puhtus. Regulaarne kalibreerimine ja süsteem Diagnostika aitab tagada optimaalse jõudluse ja vältida kulukaid ebaõnnestumisi.
