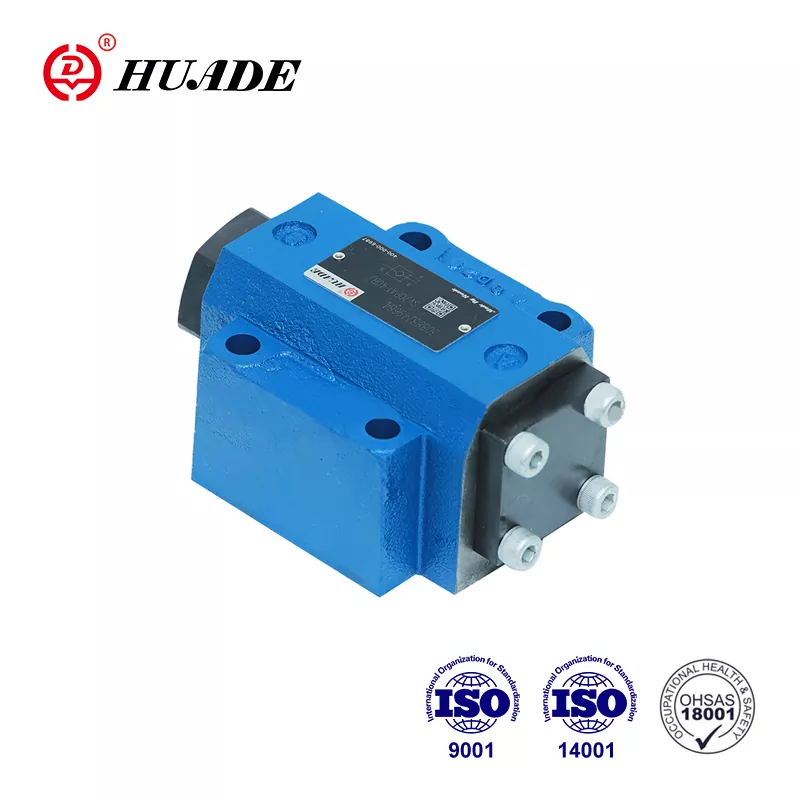

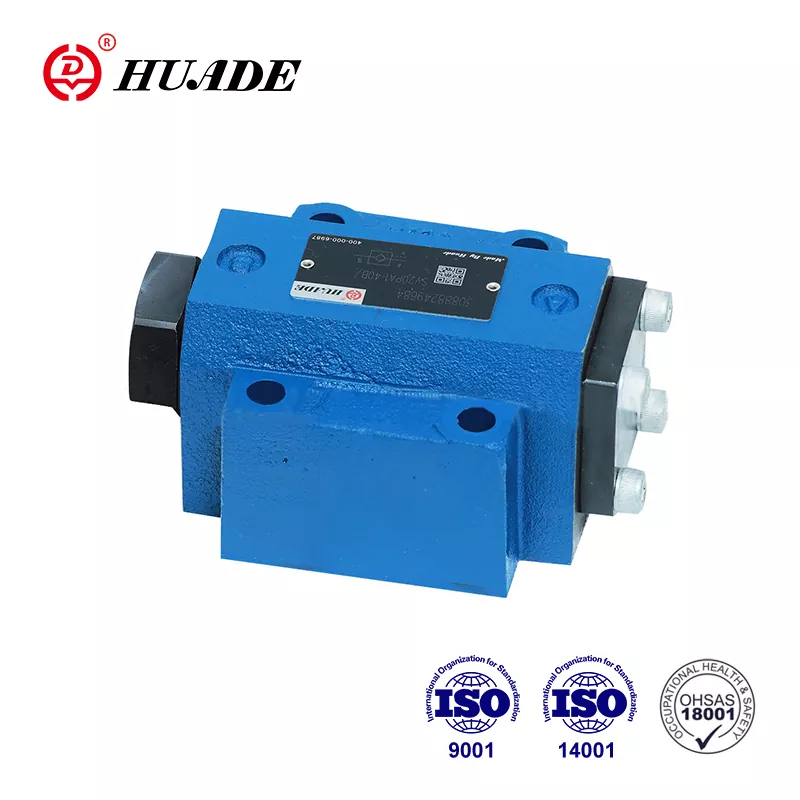

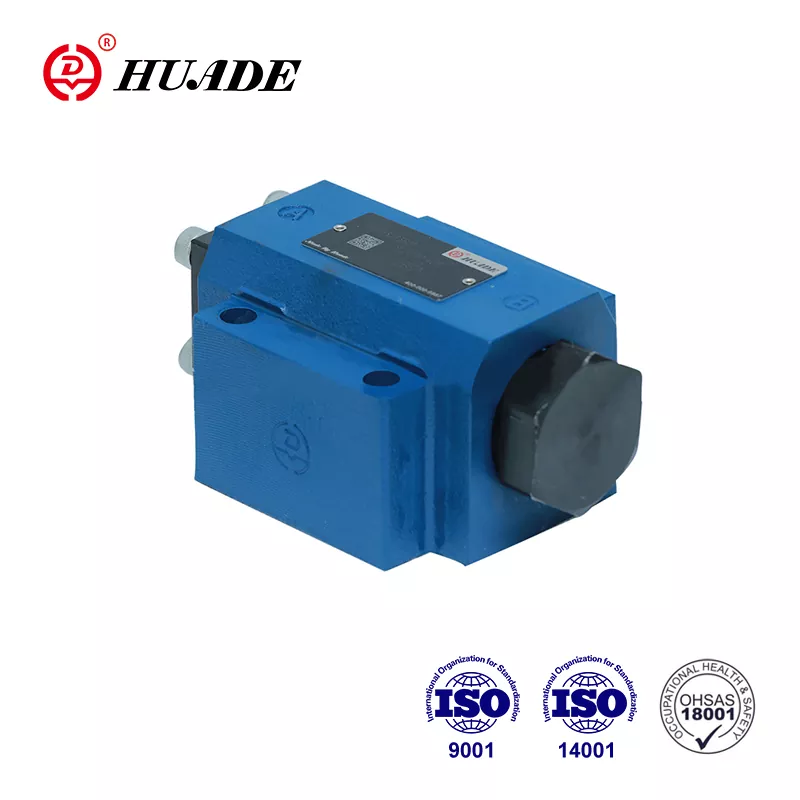

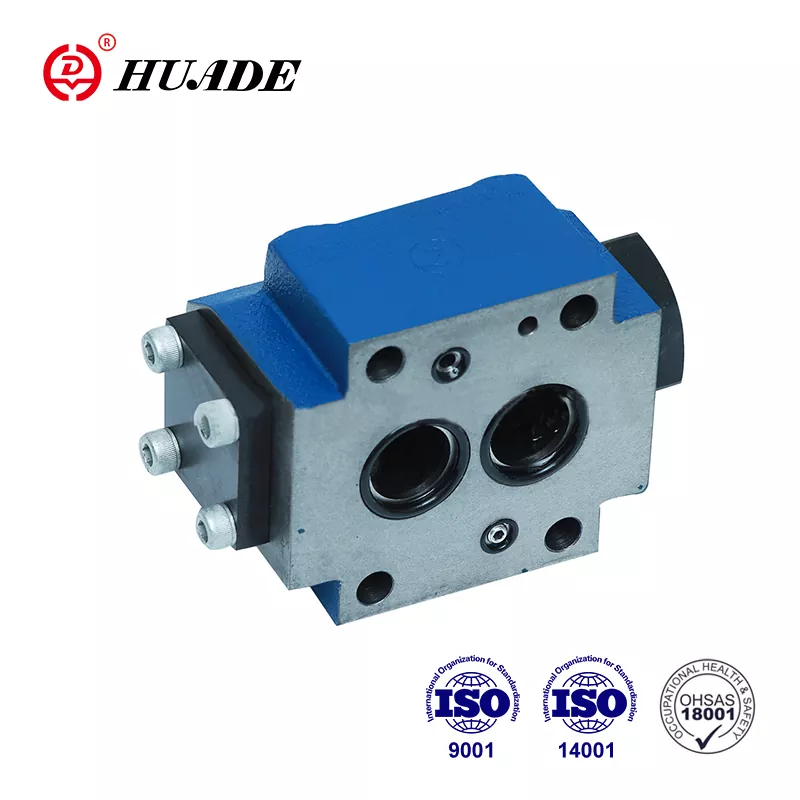

Huade on Hiinas tuntud kaubamärk. Pärast asutamist oli tal kaks pikaajalist koostöökogemust Rexrothiga. See võib täielikult asendada Rexrothi pakutava SL-seeria. Hind on mõistlikum. Huade® tagasilöögiklapid SL seeria on konkurentsivõimelised hea kvaliteedi ja madalama hinnaga. Huade paneb kvaliteedile suurt rõhku. Tehas on läbinud ISO9001, ISO14001 ja OH SAS18001. Tänu suurepärasele jõudlusele kasutatakse Huade hüdroklappe laialdaselt sõjatööstuses ja muudes valdkondades. Kõik Huade® tagasilöögiklapid pakitakse tavalistesse karpidesse pluss veekindlasse plastpakendisse.
|
Tehnilised andmed |
||||||
|
Stiil |
10 |
16 |
20 |
25 |
30 |
|
|
Kaal |
alamplaadi kinnitus (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
keermestatud ühendus (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Paigaldusasend (㎫) |
Valikuline |
|||||
|
Voolu suund (㎫) |
A-st B-sse vaba, B-st A-sse avamise kaudu |
|||||
|
Töörõhk, max (㎫) |
0,5 ~ 315 |
|||||
|
Juhtrõhk, max (㎫) |
0,5 ~ 315 |
|||||
|
Helitugevuse juhtimine – port X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Helitugevuse juhtport Y (cm3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Kontrollalad - ala A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
- pindala A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
- pindala A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
- pindala A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Survevedelik |
Mineraalõlid (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
|||||
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
|||||
|
Viskoossuse vahemik (mm2/s) |
2,8 kuni 500 |
|||||
Omadused:
▶ vedelikuga juhitav tagasilöögiklapp
▶ Alamplaadi paigaldamiseks, paigaldusmuster vastavalt DIN 24 340
▶ Alusplaadi või kruvikeermega ühendus
▶ Lekkepordiga või ilma
▶ Eelavamisega või ilma
▶ Tüüp eelavamise, summutatud dekompressiooniga
▶ 4 avamisrõhku
▶ Patteemi teisaldamine standarditele Din 24 340 fom A, 1SO 4401 ja CETOP-RP 121H
Kontrollventiilid SL on hüdrauliliselt juhitavad tagasilöögiklapid, mis on mõeldud konstruktsiooniga, mida saab avada, et lasta mõlemas suunas madaldada.
Neid klappe kasutatakse rõhu all olevate tööahelate isoleerimiseks, et kaitsta koormuse langemise eest liinikatkestuse korral või hüdrauliliselt lukustatud täiturmehhanismide hiiliva liikumise eest.
Põhimõtteliselt koosnevad need ventiilid korpusest (1), ventiilist (2), survevedrust (3), juhtpoolist (4) ning valikuliselt ka eelavamisest, nagu kuulventiil (5).
Ventiil võimaldab vaba voolu punktist A punkti B, vastassuunas hoitakse klapi (2) pesal lisaks vedrujõule ka süsteemi rõhk.
Juhtpordi X surveühenduse kaudu liigutatakse juhtkolbi (4) paremale. See lükkab kangi (2) istmelt välja. Nüüd võib klapil olla ka vool punktist B punkti A.
Klapi õige avanemise tagamiseks juhtkolvi (4) kaudu on vajalik teatud minimaalne juhtrõhk.
Sellel ventiilil on täiendav eelava. Juhtpordi X surveühenduse kaudu lükatakse juhtkolb (4) paremale.
See lükkab esmalt kuuli (5) ja seejärel tõukuri (2) istmelt. Nüüd võib klapil olla ka vool punktist B punkti A. Eelavamise tõttu toimub rõhu all oleva vedeliku summutatud dekompressioon. Sellega välditakse võimalikke survešokke
Selle klapi funktsioon on põhimõtteliselt sama mis ventiilil SV. Erinevus seisneb täiendavas lekkepordis Y. Sellega eraldatakse juhtkolvi (4) rõngasala pordist A.
Rõhk pordis A mõjutab ainult juhtkolvi (4) piirkonda A4.
SL-tüüpi tagasilöögiklapi väljalõikevaade. .PB
(lekkepordiga, ilma eelavamiseta)
