Kui töötate hüdrosüsteemidega, võib õige suunajuhtventiili valimine teie töö häirida või katkestada. Bosch Rexroth 4WE 10 E suunajuhtventiil on teeninud oma maine kui usaldusväärne tööhobune tööstuslikes rakendustes ja on head põhjused, miks insenerid selle juurde tagasi pöörduvad.
Mis teeb 4WE 10 E suunajuhtventiili eriliseks

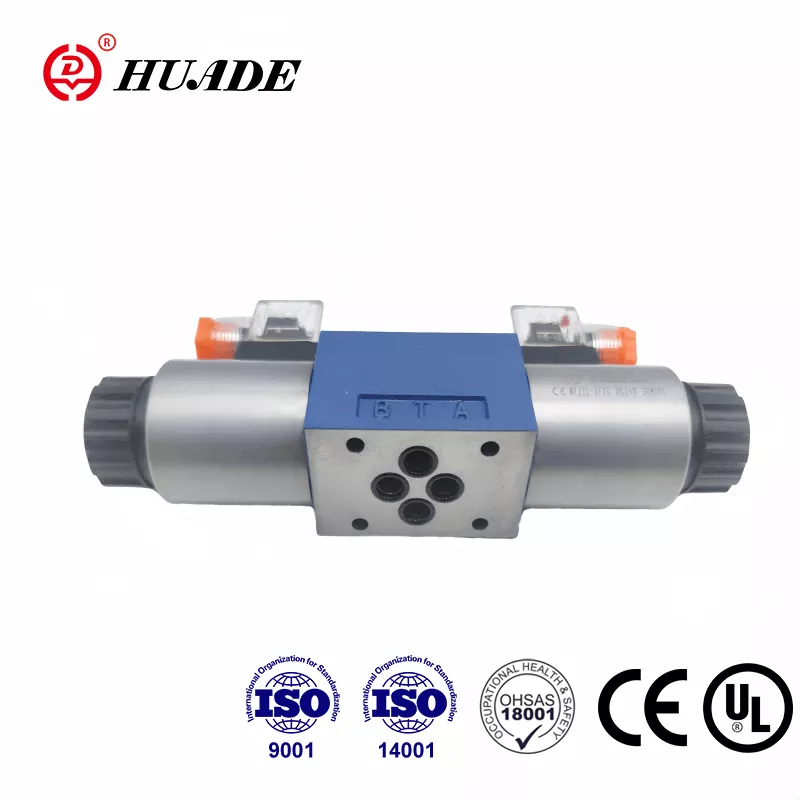

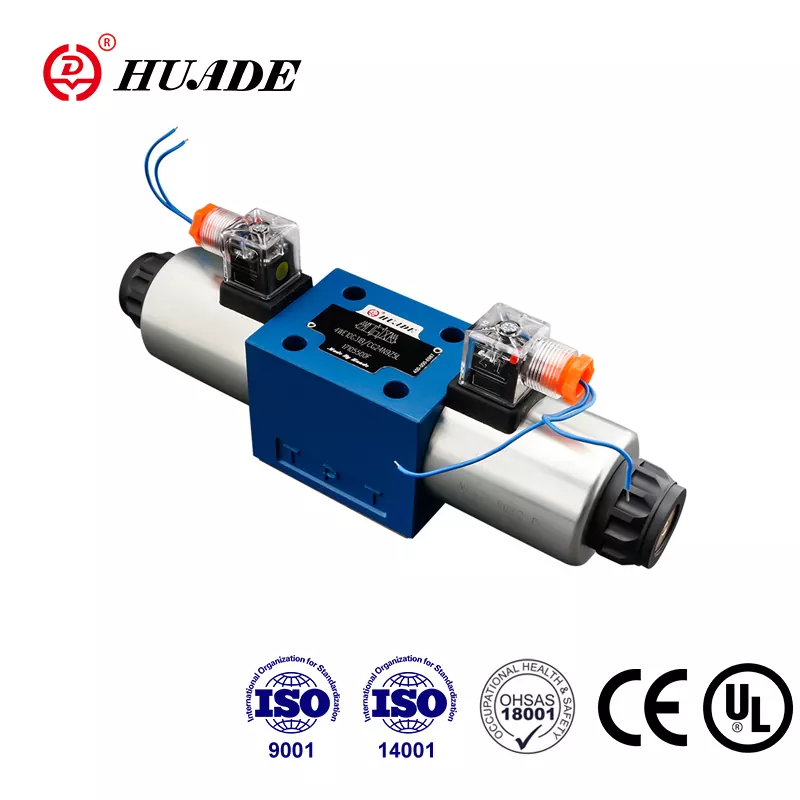

Rexroth 4WE 10 E on otsetoimega solenoidklapp, mis juhib hüdraulikavedeliku liikumist läbi teie süsteemi. Mõelge sellele kui oma hüdraulikaõli liiklusregulaatorile. See ütleb vedelikule, kuhu minna, millal peatuda ja millist teed valida. See konkreetne klapp kasutab sisemise pooli nihutamiseks elektromagnetilisi mähiseid, mis seejärel suunab voolu ümber, et teie hüdrosilindrid või mootorid liiguksid täpselt nii, nagu vajate.
Selle suunajuhtklapi eristab selle suletud keskosa disain, mille nimes on tähistatud tähega "E". Kui klapp on neutraalasendis, jäävad kõik pordid blokeerituks. Teie hüdrauliline täiturmehhanism hoiab oma asendit triivimata, mis on väga oluline, kui tõstate raskeid koormaid või peate midagi täiesti paigal hoidma.
Mudelinumbri jagamine
Nimi 4WE 10 E ütleb teile kõike, mida see klapp teeb. "4" tähendab, et sellel on neli porti teie hüdroliinide ühendamiseks. "WE" näitab, et see on otsetoimega suunajuhtventiil, millel on solenoidjuhtimine. "10" viitab selle suurusele, mis järgib NG10 standardit, tuntud ka kui CETOP 5 või ISO 4401-05-04-0-05. See standardimine tähendab, et Rexroth 4WE 10 E sobib füüsiliselt igale NG10 ventiilide jaoks mõeldud paigalduspinnale, andes teile paindlikkuse vanade seadmete väljavahetamisel või uute süsteemide ehitamisel.
Tähis "E" kirjeldab pooli konfiguratsiooni. Klapimaailmas tähistavad erinevad tähed erinevaid voolumustreid. E-tüüp hoiab kõik pordid keskasendis suletuna, muutes selle ideaalseks, kui peate koormat paigal hoidma ilma igasuguse liikumiseta.
Olulised tehnilised võimalused
4WE 10 E suunajuhtventiil talub tõsist survet. Peamistes portides võib see töötada kuni 350 baari, mis tähendab umbes 5075 naela ruuttolli kohta. Sellest piisab enamiku raskete tööstuslike rakenduste jaoks, alates survevalumasinatest kuni ehitusseadmeteni.
Vooluvõimsus varieerub sõltuvalt sellest, kas valite alalis- või vahelduvvoolu. Selle Rexrothi suunajuhtklapi alalisvooluversioon liigub kuni 160 liitrit minutis, vahelduvvoolu versioon aga 120 liitrit minutis. See erinevus eksisteerib seetõttu, et vahelduvvoolu mähised toodavad rohkem soojust, kui klapp jääb pingesse, mistõttu Bosch Rexroth piirab vooluhulka, et vältida ülekuumenemisprobleeme.
Reageerimisaeg on oluline, kui vajate kiireid ja täpseid liigutusi. 4WE 10 E lülitub sisse 45–70 millisekundi jooksul ja vabastab 35–45 millisekundi jooksul, kui kasutatakse alalisvoolu. See on enamiku automatiseeritud tootmisliinide jaoks piisavalt kiire. Kui vajate veelgi sujuvamat töötamist, võite lisada valikulisi summutusdetailid, mis aeglustavad käiguvahetust, et vähendada teie süsteemi põrutust.
Kuidas suletud keskus töötab
E-tüüpi pooli konfiguratsioon annab sellele suunajuhtventiilile selle koormustaluvuse. Kujutage ette kolme asendit: keskel, vasakul ja paremal. Keskasendis blokeerivad pooli sisemised maandumised kõik neli porti. Port P ühendub teie pumbaga, port T läheb teie paagiga ning pordid A ja B ühendatakse teie täiturmehhanismiga. Kui kõik on blokeeritud, ei saa teie silindrisse lõksu jäänud õli välja pääseda, seega jääb teie koorem täpselt sinna, kuhu te selle jätsite.
Lülitage "a" mähis pingesse ja pool nihkub vasakule. Nüüd ühendub port P pordiga A, samal ajal kui port B tühjeneb porti T. Teie täiturmehhanism ulatub välja. Lülituge mähisele "b" ja pool liigub paremale, muutes voolumustrit vastupidiseks. Port P toidab porti B, samal ajal kui port A naaseb paaki, tõmmates teie täiturmehhanismi sisse.
See suletud keskuse paigutus sobib suurepäraselt selliste rakenduste jaoks nagu tõstelauad, klambrid ja pressmasinad, kus asendi hoidmine on olulisem kui energiatõhusus. Kompromiss seisneb selles, et teie pump hoiab rõhku ka siis, kui midagi ei liigu, mis toodab soojust ja raiskab energiat. Tavaliselt ühendate selle Rexroth 4WE 10 E oma süsteemi kaitsmiseks kaitseventiiliga.
Reaalmaailma rakendused
Tootmisettevõtted kasutavad 4WE 10 E suunajuhtventiili lugematul hulgal. Sissepritsevormimismasinad toetuvad sellele, et kontrollida vormide kinnitamist täpselt. Survevaluseadmed kasutavad seda metallosade täpseks positsioneerimiseks. Ehitusmasinad saavad kasu nende võimest hoida kopa ja poomi asendit nõlvadel ilma triivimata.
Ventiil kuvatakse ka mererakendustes, metallitöötlemisseadmetes ja täppistootmissüsteemides. Iga kord, kui vajate koormuse all hoidmiseks hüdraulilist ajamit, tagab selle Rexrothi suunajuhtventiili suletud keskosa konstruktsioon teile vajaliku juhtimise.
Paigaldamine ja paigaldamine
4WE 10 E kinnitatakse otse alamplaadile, mis vastab NG10 standardile. See modulaarne lähenemisviis lihtsustab paigaldamist ja asendamist. Saate laduda lisaventiile, kasutades kollektorplokke, ehitades kompaktsed klapisõlmed, mis säästavad ruumi ning vähendavad vajalike voolikute ja liitmike arvu.
Märgarmatuuriga solenoidkonstruktsioon pakub praktilisi eeliseid. Spiraal istub õlis, mis aitab soojust hajutada ja vähendab müra. Saate keerata poolikomplekti 360 kraadi, et paigutada elektripistik sinna, kus see on kõige mugavam. Kui mähis ebaõnnestub, saate selle välja vahetada ilma hüdrosüsteemi tühjendamata, vähendades sellega seisakuid.
Elektriühendused vastavad standardile DIN EN 175301-803, kaitseaste IP65 või IP67 olenevalt teie konfiguratsioonist. Pingevalikud hõlmavad 12, 24, 110 ja 230 volti nii alalis- kui ka vahelduvvoolu jaoks, tolerantsiga pluss-miinus 10 protsenti.
Võrreldes teiste valikutega
Kui ostate NG10 suuruses suunajuhtventiili, leiate Parkeri, Eatoni ja teiste tootjate alternatiive. Parker D3W seeria pakub sarnaseid rõhku ja vooluhulka, kuid lülitub aeglasemalt, reageerimiseks kulub umbes 110 millisekundit. Eaton DG4V-5 vastab vooluvõimsusele, kuid ei täpsusta selle tsüklisagedust nii selgelt.
Rexroth 4WE 10 E paistab silma kiirema reageerimisaja ja suurema rattasõiduvõimega. See suudab toime tulla kuni 15 000 lülitustoiminguga tunnis, mistõttu sobib see kiirete automatiseeritud protsesside jaoks. Reguleeritav summutusvalik annab teile ka suurema kontrolli selle üle, kui kiiresti klapp nihkub, aidates teil oma süsteemi käitumist täpselt häälestada.
Hind varieerub suuresti sõltuvalt spetsifikatsioonidest ja ostukohast. Selle Rexrothi suunajuhtklapi põhikonfiguratsioonid algavad umbes 56 dollarist, samas kui spetsiaalsete kattekihtide, kohandatud pinge või täiustatud tihenditega versioonid võivad ületada 1200 dollarit. Leiate need ametlike Bosch Rexrothi edasimüüjate, tööstusettevõtete ja veebipoodide kaudu. Ostmisel veenduge, et mudeli number vastab täpselt teie nõuetele, pöörates erilist tähelepanu pinge nimiväärtusele ja pooli tüübile.
Töös hoidmine
Iga suunajuhtventiili suurim vaenlane on saastumine. Hüdraulikaõlis sisalduvad mustuseosakesed põhjustavad pooli kinnijäämist, mis põhjustab ebaühtlase töö või täieliku rikke. 4WE 10 E vajab 10 mikronini filtreeritud õli, mis vastab NAS 1638 Class 9 või ISO 4406 20/18/15 puhtustasemele.
Regulaarne hooldus algab õli jälgimisest. Kontrollige värvimuutust, mis viitab ülekuumenemisele või oksüdatsioonile. Kontrollige perioodiliselt viskoossust, kuna liiga õhuke või liiga paks õli mõjutab klapi jõudlust. Asendage filtrid ajakava järgi ja kaaluge manomeetrite paigaldamist, et probleemid varakult tuvastada.
Kui see Rexrothi suunajuhtklapp tööle hakkab, viitavad sümptomid tavaliselt konkreetsetele põhjustele. Kui klapp kleepub, kuid töötab käsitsi ületamise vajutamisel, on saastumine tõenäoline. Vahelduvvooluversioonide põlenud mähised tulenevad sageli liigsest voolust, mille tõttu pool kleepub pinge all ja kuumeneb mähis üle. Välised lekked tulenevad tavaliselt kulunud tihenditest, samas kui sisemine leke ilmneb täiturmehhanismi aeglase ja käsnalise liikumisena.
Klapi puhastamine nõuab hoolt. Eemaldage see süsteemist, võtke see ettevaatlikult lahti ning puhastage ava ja pool WD-40 või sarnase lahustiga. Puhuge läbikäigud suruõhuga välja ja kontrollige kulumise või kahjustuste suhtes. Asendage tihendid, kasutades oma klapiversioonile sobivat komplekti, võttes arvesse, et kõrge temperatuuriga rakendused vajavad FKM-tihendeid, mitte tavalist NBR-kummi.
Õige valiku tegemine
4WE 10 E suunajuhtventiil sobib suurepäraselt, kui koorma hoidmine on oluline. Selle suletud keskusega disain takistab triivimist, selle kiire reageerimine toetab automatiseerimist ja selle standardne paigaldus lihtsustab paigaldamist. Modulaarne konstruktsioon võimaldab ehitada keerukaid juhtahelaid kompaktsetes ruumides ning märg-armatuurmähised pakuvad pikka kasutusiga minimaalse hooldusega.
Kaaluge energia kompromissi. See blokeeritud keskasend hoiab teie pumba koormatuna isegi siis, kui miski ei liigu, tekitades soojust ja tarbides energiat. Kui energiatõhusus kaalub teie rakenduses üles asendi hoidmise, vaadake J-tüüpi pooli, mis tühjendavad pumba neutraalasendis. Vaba hõljumist vajavate rakenduste puhul võivad H-tüüpi avatud keskusega konfiguratsioonid paremini töötada.
Ühendage oma elektrisüsteem hoolikalt klapiga. DC versioonid saavad hakkama suurema vooluga ja reageerivad kiiremini, muutes need enamiku tööstuslike rakenduste jaoks vaikevalikuks. Vahelduvvoolutoide töötab hästi ka aeglasemate toimingute korral, kuid pidage meeles, et vooluhulga piirangut 120 liitrit minutis, et vältida mähise kahjustamist.
Rexroth 4WE 10 E on saavutanud oma koha tööstuslikus hüdraulikas aastakümnete pikkuse tõestatud jõudluse kaudu. Selle kombinatsioon kõrgsurvevõimest, kiirest reageerimisest ja usaldusväärsest koormuse hoidmisest teeb sellest kindla valiku nõudlike rakenduste jaoks. Hoidke oma õli puhtana, valige oma vajadustele vastav pooli konfiguratsioon ja see suunajuhtklapp tagab aastatepikkuse töökindluse. Olenemata sellest, kas asendate olemasolevat ventiili või kavandate uut süsteemi, aitab 4WE 10 E 4WE 10 E märkimise põhjuste mõistmine teil oma hüdroseadmetest maksimumi võtta.
