Kas olete kunagi mõelnud, kuidas hüdraulilised masinad oma võimsaid liigutusi juhivad? Saladus peitub lihtsates, kuid olulistes komponentides, mida nimetatakse ventiilideks. Täna uurime üht kõige elementaarsemat, kuid tähtsat tüüpi: kahesuunalist hüdroklappi.

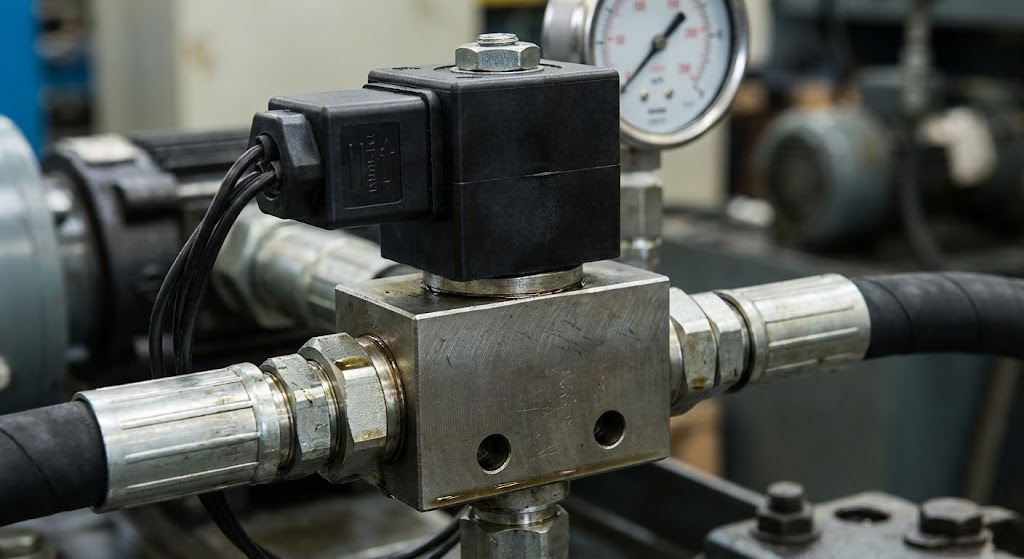

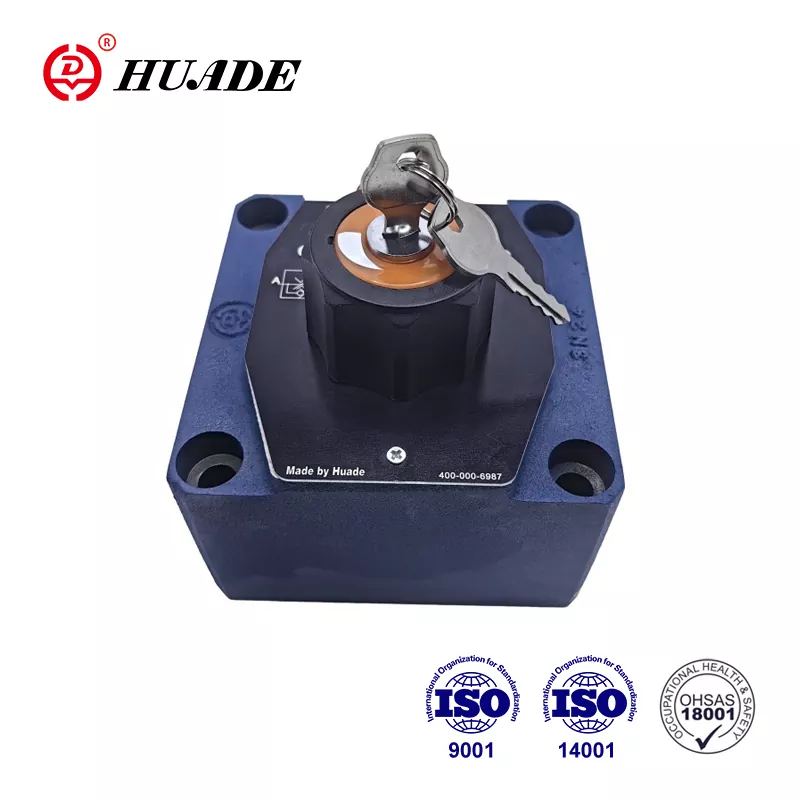

Mis on kahesuunaline klapp?
Kahekäiguline klapp on sisuliselt hüdraulikavedeliku sisse/välja lüliti. Nii nagu tulelülitil on kaks asendit (sisse ja välja), on 2-suunalisel ventiilil kaks olekut: avatud või suletud. Kui see on avatud, voolab hüdraulikavedelik läbi. Kui see on suletud, peatub vedelik täielikult.
Kujutage ette lihtsat väravat, mis kontrollib veevoolu – kui see on avatud, siis vesi läbib; sulgemisel peatub vool täielikult. See põhiprintsiip muudab 2-suunalised hüdroventiilid ideaalseks vedeliku liikumise juhtimiseks hüdrosüsteemides.
Kahesuunaliste ventiilide põhiomadused
- Kaks porti:Üks sisselaskeava (kus vedelik siseneb) ja üks väljalaskeava (kus vedelik väljub)
- Kaks positsiooni:Täielikult avatud või täielikult suletud
- Binaarne juhtimine:See on sisse või välja lülitatud – ei mingit vahepealset
- Usaldusväärne töö:Lihtne disain tähendab, et vähem asju võib valesti minna
Kuidas 2-suunaline hüdrauliline klapp töötab?
Tööpõhimõte on üllatavalt arusaadav. Klapi sees on liikuv osa, mida nimetatakse klapi südamiks. See südamik võib olla pall, ketas või liugtükk, mida nimetatakse pooliks.

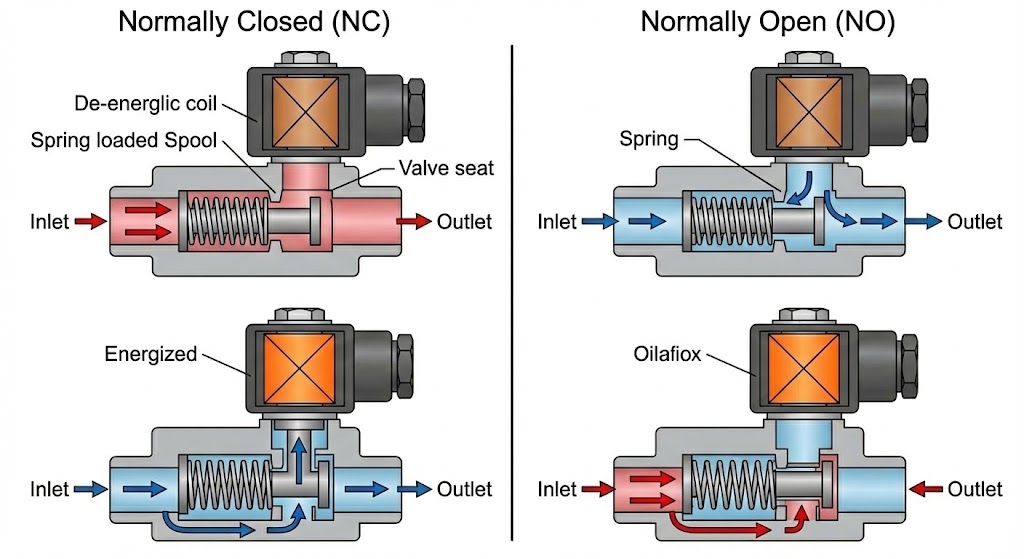

Kaks peamist operatsiooni tüüpi
- Vaikeasend blokeerib vedeliku voolu
- Aktiveerimisel (elektri, õhurõhu või käsitsi jõuga) see avaneb
- Kõige tavalisem ohutusrakendustes, kus soovite vaikimisi voolu peatada
- Vaikeasend võimaldab vedeliku voolamist
- Kui see on aktiveeritud, sulgeb see voolu
- Kasulik, kui vajate pidevat voolu koos aeg-ajalt peatumisega
Mis paneb selle liikuma?
Klapi südamik liigub erinevatel viisidel:
- Käsitsi töötamine:Keerad käepidet või lükkad kangi
- Kahesuunaline hüdrauliline solenoidklapp:Elektriline mähis loob magnetjõu automatiseeritud juhtimiseks
- Pilootoperatsioon:Kasutab ventiili liigutamiseks süsteemi enda survet
- Pneumaatiline töö:Kahesuunaline hüdrauliline solenoidklapp:
Kahesuunaliste hüdrauliliste ventiilide tüübid
Erinevate klapitüüpide mõistmine aitab teil valida oma rakenduse jaoks sobivaima.
1. Ventiilid

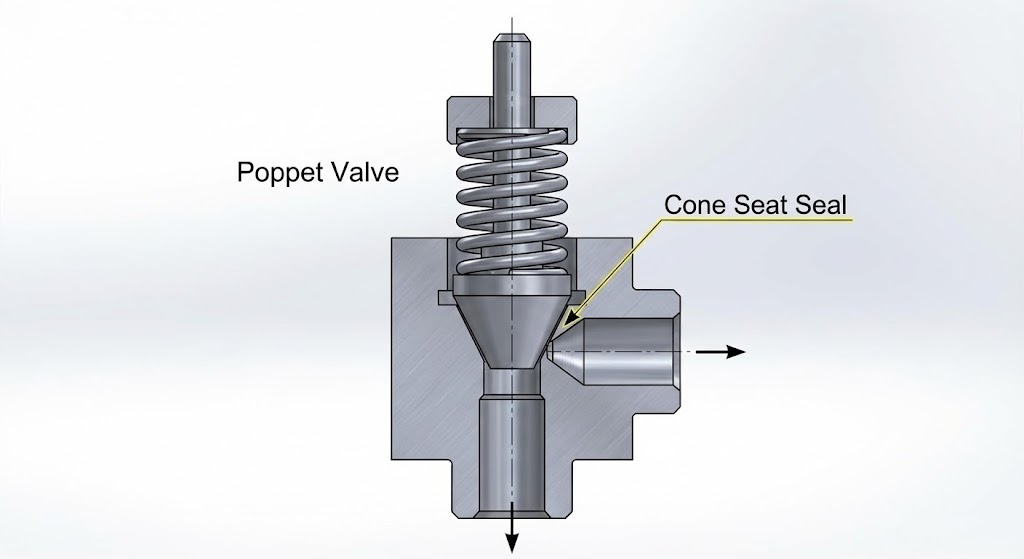

Isikuventiilid kasutavad ketast või koonust, mis asetseb istme vastas, luues sulgemisel tiheda tihendi.
Eelised:Peaaegu null leke, kui see on suletud, kiire reageerimisaeg, töötab hästi määrdunud keskkonnas, kauakestev
Puudused:Vajab töötamiseks rohkem jõudu, seda võib mõjutada vasturõhk
2. Poolventiilid

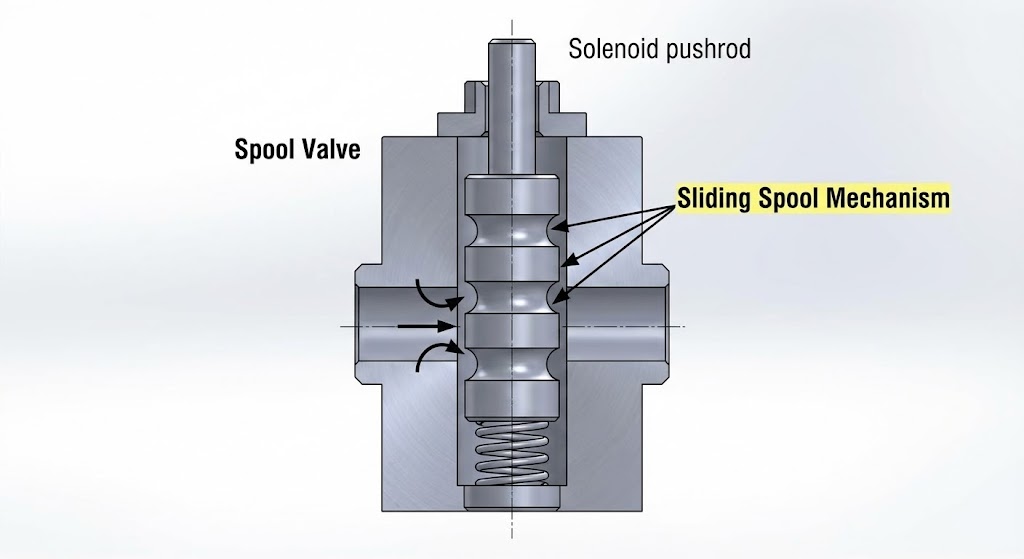

Poolventiilid kasutavad silindrilist tükki, mis libiseb hülsi sees edasi-tagasi.
Eelised:Lihtsam kasutada (vajab vähem jõudu), Tasakaalustatum töö, Saab hakkama keerukate voolumustritega
Puudused:2. metodoa: neurgailu-irteera kontrola
3. Kasseti ventiilid
See kasutab liikuvat südamikku (palli, ketast või pooli), mis blokeerib või võimaldab vedeliku voolu kahe pordi vahel.
Eelised:Väga kompaktne disain, talub suuri voolukiirusi ja rõhku, madal rõhulang, standardne paigaldus
Puudused:Vajab töötamiseks täiendavat juhtventiili, Keerulisem paigaldus
2-suunaline klapp vs 3-suunaline klapp vs 4-suunaline klapp
Erinevuste mõistmine aitab teil valida oma hüdrosüsteemi jaoks õige klapitüübi.
| Klapi tüüp | Sadamad | Funktsioon | Parimad rakendused |
|---|---|---|---|
| 2-suunaline ventiil | 2 | Lihtne sisse/välja juhtimine | Isolatsioon, põhisilindri juhtimine, turvasulgurid |
| 3-suunaline ventiil | 3 | Suunake või segage vedelikke | HVAC süsteemid, segamisrakendused, T-ühendused |
| 4-suunaline ventiil | 4 | Kahe toimega silindrite juhtimine | Keerulised masinad, kahesuunalised mootorid, täiustatud juhtimine |
Lihtsaim disain (vähem osi tähendab suuremat töökindlust), ökonoomsem (väiksem algkulu ja hooldus), lihtne tõrkeotsing ja mitmekülgsed rakendused.
Kus kasutatakse kahesuunalisi ventiile?
- Süsteemi ohutus ja isolatsioon:Tegutsege turvameestena, et peatada kiiresti vedelikuvool hädaolukordade või hoolduse ajal.
- Voolu reguleerimine ja reguleerimine:Impulsi laiuse modulatsiooni kasutamine vedeliku koguse täpseks reguleerimiseks.

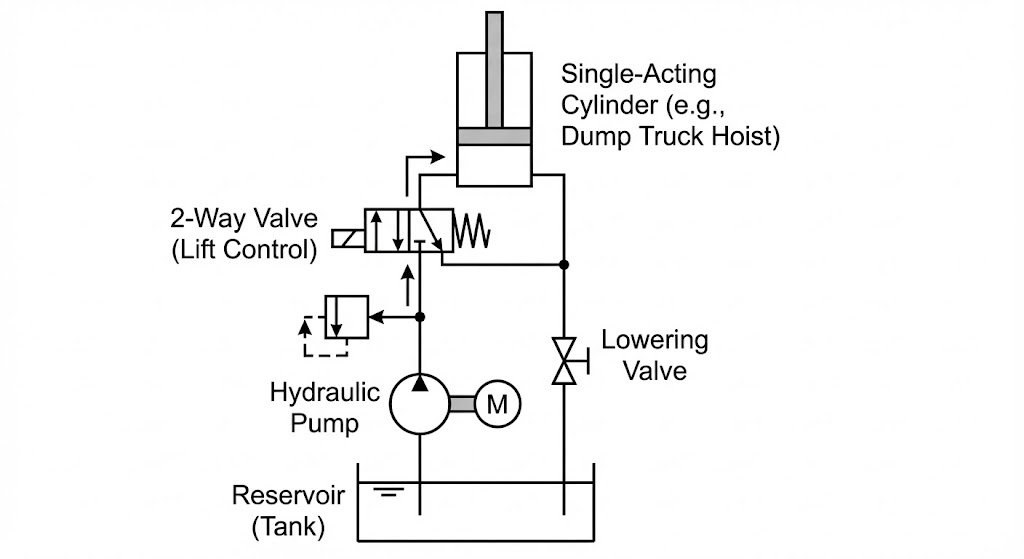

- Hüdraulilise silindri juhtimine:Ühetoimeliste hüdrosilindrite (nt kallurite voodid) juhtimine.
- Energiasääst:Pumba voolu suunamine tagasi paaki, kui süsteem on tühikäigul.
Tööstusrakendused
- Autotööstus:Kütuse sissepritse, heitgaaside kontroll
- Ehitus:Ekskavaatorid, laadurid
- Tootmine:Koosteliinid, pressid
- Põllumajandus:Traktorid, kastmine
Hüdrauliliste sümbolite mõistmine

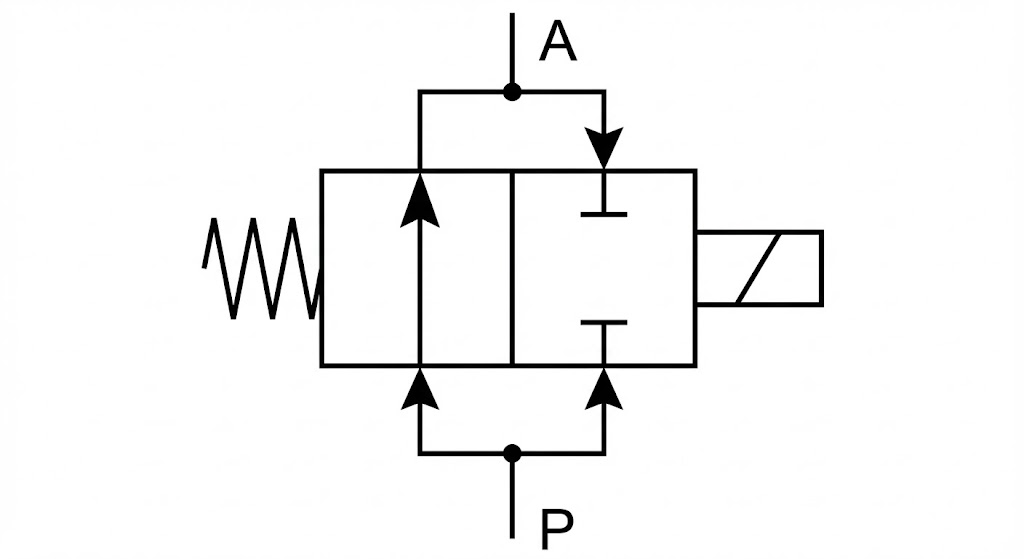

Hüdraulilistel diagrammidel on kahesuunalised ventiilid näidatud konkreetsete sümbolitega:
- Kaks kasti tähistavad kahte positsiooni (avatud ja suletud)
- Nooled näitavad voolu suunda
- "T" sümbolid näitavad blokeeritud porte
- Külgedele on tõmmatud vedrud ja solenoidid
Kuidas valida ja hooldada
Sisemine või välimine.
- Kaaluge voolu ja rõhku:Kontrollige voolukoefitsienti (Cv), rõhku ja pordi suurust.
- Reageerimisaeg:Solenoidid on kiired (<10 ms), pilootventiilid on aeglasemad, kuid taluvad kõrget rõhku.
- Vedeliku ühilduvus:Veenduge, et materjalid töötaksid koos mineraalõlide, sünteetiliste või veepõhiste vedelikega.
- Keskkonnatingimused:Temperatuuri-, tolmu-, niiskus- ja plahvatuskindlad nõuded.
Levinud probleemid ja hooldus
Saastumine (80–90% riketest):Põhjustab kleepumist.Lahendus: puhastage ventiil, vahetage filtrid välja.
Kulumine:Põhjustab leket ja müra.Lahendus: vahetage tihendid ja südamikud välja.
Leke:Sisemine või välimine.Lahendus: kontrollige tihendeid ja istmeid.
Ennetav näpunäide:Kasutage alati puhast vedelikku ja kvaliteetseid filtreid.
Tuleviku suundumused
Nutikas tehnoloogia:Interneti-ühendus kaugseire ja ennustavate hooldusandurite jaoks.
Elektrifitseerimine:Rohkem elektriliselt juhitavaid ventiile täpse digitaalse juhtimise ja energiatõhususe tagamiseks.
Täiustatud materjalid:Tugevamad, kergemad komponendid, mis on vastupidavad erinevatele vedelikele.
Korduma kippuvad küsimused
Kahe toimega silindrite juhtimine
See kasutab liikuvat südamikku (palli, ketast või pooli), mis blokeerib või võimaldab vedeliku voolu kahe pordi vahel.
Erinevus solenoid- ja manuaalklapi vahel?
Solenoidventiilid kasutavad automaatseks ja kiireks tööks elektromagnetilist jõudu. Manuaalventiilid nõuavad inimese tööd ja on lihtsate toimingute jaoks kulutõhusamad.
Kas kahesuunalised ventiilid saavad voolukiirust reguleerida?
Jah, läbi impulsi laiuse modulatsiooni (kiire sisse-/väljalülitamine) saavad nad saavutada muutuva voolu juhtimise.
Järeldus
Kahekäiguline klapp võib olla lihtne, kuid see on hüdraulikasüsteemide jaoks hädavajalik. Olenemata sellest, kas peatate voolu ohutuse huvides, juhite silindrit või säästate energiat, teevad need ventiilid töö usaldusväärselt ja kulutõhusalt.
Kahesuunaliste ventiilide mõistmine aitab teil valida õige klapi, otsida probleeme ja hooldada seadmeid õigesti. Pidage meeles, et parim klapp on see, mis vastab teie konkreetsetele vajadustele. Kahtluse korral konsulteerige hüdraulikaspetsialistidega, kes aitavad teil õige valiku teha.
