Hüdrosüsteemid moodustavad selgroo lugematu arv tööstuslikke rakendusi, ehitusseadmetest ja Tootmismasinad lennundussüsteemidele ja merelaevadele. Keskmes Nendest süsteemidest peitub kolbpump, mis vastutab ülioluline komponent Mehaanilise energia teisendamine hüdrauliliseks võimsuseks. Eri tüüpi Kolbpumbad, aksiaalsed ja radiaalsed kolbpumbad paistavad silma kahena kõige sagedamini kasutatavad kujundused, igaüks pakub konkreetseid eeliseid konkreetsete jaoks rakendused.
Põhiliste erinevuste mõistmine Nende kahe pumbatüübi vahel on inseneridele, tehnikutele ja tehnikutele hädavajalik Kõik, kes on seotud hüdrosüsteemi kujundamisega või hooldusega. Kuigi mõlemad pumbad teenindada sama põhifunktsiooni hüdraulilise vedeliku, nende sisemise sisemise, Ehitamine, tööpõhimõtted ja jõudlusomadused on erinevad oluliselt. Selles põhjalikus võrdluses uuritakse peamisi eristusi aksiaalsete ja radiaalsete kolbpumpade vahel, aidates teil teha teadlikke otsuseid Teie hüdraulilised rakendused.
MõistmineAksiaalsed kolbpumbad

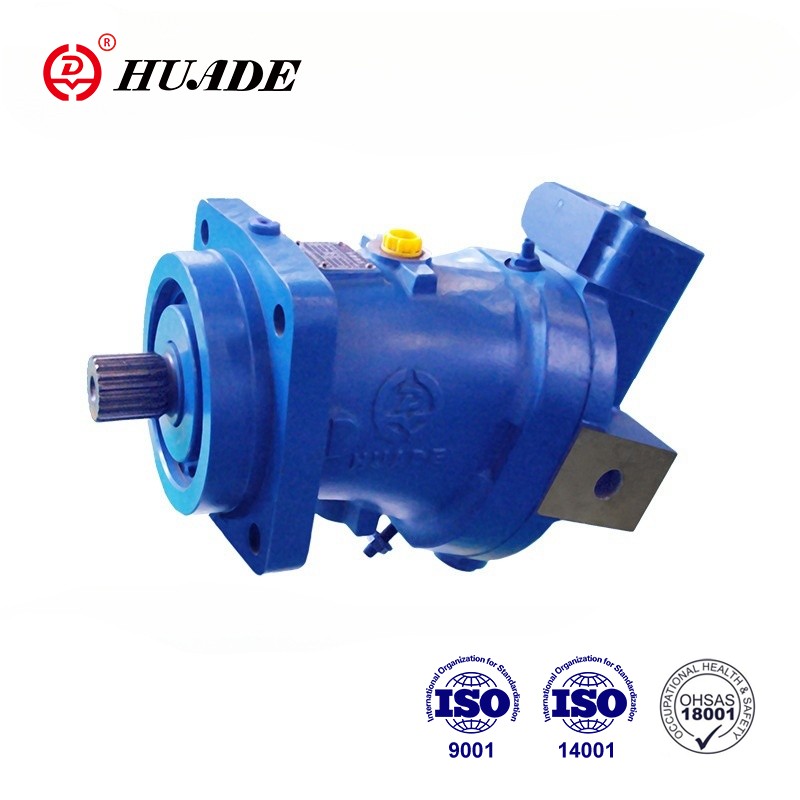

Aksiaalsete kolbpumbad on paigutatud kolvid Paralleelne pumba veovõlliga, nende vastastikku liikuv liikumine piki pöörlemislgelge. See disain loob kompaktse, tõhusa süsteemi kus kolvid liiguvad edasi -tagasi silindrites, mis on paigutatud ümmargusesse Muster keskvõlli ümber.
Aksiaalse kolbpumba töö tugineb Swash -plaadile või painutatud telje kujundusele. Swash -plaadipumpades, kolvid Libistage silindrites silindri tünnis, mis pöörleb koos veovõlliga. Tünni pöörlemisel järgivad kolvid Swash plaadi nurka, luues Toimingu pumpamiseks vajalik koluline liikumine. Nihe võib olla varieerus, muutes Swash -plaadi nurka, muutes need pumbad muutuva jaoks ideaalseks Nihkerakendused.
Painutatud telje teljekolvipumbad töötavad a Sarnane põhimõte, kuid kasutage teistsugust mehhanismi. Silindri tünn on paigutatud ajami võlli nurga all ja kolvid on ühendatud Ajami äärik läbi ühendusvardade ja sfääriliste vuukide. See kujundus Tavaliselt võimaldab suuremat töörõhku võrreldes Swash -plaadiga Kujundused.
Aksiaalsete kolvipumpade peamised eelised lisage nende suur võimsuse ja kaalu suhe, suurepärane efektiivsus kõrgel rõhk ja võime pakkuda muutuvat nihet. Tavaliselt töötavad tõhusalt survel vahemikus 3000–6000 psi, mõnega Spetsialiseeritud üksused, mis on võimelised käsitlema kuni 10 000 psi rõhku. Kompaktne Kujundus muudab need eriti sobivaks mobiilirakenduste jaoks, kus ruumi ja Kaal on kriitilised tegurid.
Kuid aksiaalkolvipumpadel on ka mõned piirangud. Need võivad lähedase tõttu olla saastumise suhtes tundlikumad liikuvate osade tolerantsid ja need võivad tekitada suuremat mürataset võrreldes teiste pumbakujundustega. Lisaks saab keeruline sisemine geomeetria Muutke hooldus keerukamaks ja kallimaks.
Radiaalse kolbpumpade mõistmine
Radiaal kolbpumpadel on kolvid paigutatud ajami võlliga risti, ulatudes radiaalselt väljapoole keskus. Selles konfiguratsioonis liiguvad kolvid radiaalselt sisse ja välja pumbana töötab, luues aksiaalsetega võrreldes põhimõtteliselt erineva pumpamistoimingu Kujundused.
Kõige tavalisem radiaalse kolbpumba tüüp Kasutab vastastikku liikumise loomiseks ekstsentrilist nukki või rõngast. Kui draiv Võll pöörleb, ekstsentriline komponent põhjustab kolbide liikumist radiaalselt sissepoole ja väljapoole nende silindrites. Vedrud tagastavad kolvid tavaliselt nende pikendatud asukoht imemislöögi ajal, ekstsentriline nukk samal ajal Sunnib neid rõhutakti ajal sissepoole.
Mõned radiaalsed kolbpumbad kasutavad erinevat Kujundus, kus kolvid on paigutatud statsionaarse nukkrõnga ümber koos Nuki ümber pöörlev silindri tünn. See korraldus võib pakkuda sujuvamat töö ja vähendatud vibratsioon teatud rakendustes.
Radiaal kolbpumbad silma paista rakendustes nõudes äärmiselt kõrget survet, töötab sageli tõhusalt rõhkudel üle 10 000 psi, mõned spetsialiseeritud üksused, mis on võimelised käitlema survet kuni 40 000 psi või kõrgem. See erakordne rõhuvõimsus teeb nad Ideaalne rakenduste jaoks nagu hüdraulilised pressid, sissepritsevormimismasinad, ja muud kõrgsurve tööstusprotsessid.
Radiaalne disain pakub ka suurepärast mahu efektiivsus ja võib pakkuda väga täpset voolu juhtimist. Mida suurem Radiaalse paigutusega võimalikud kolbpiirkonnad aitavad nendele kaasa kõrgsurvevõimalused ja sujuvad tööomadused. Lisaks Radiaal kolbpumbad on tavaliselt vedeliku saastumise suhtes vähem tundlikud aksiaalsete disainilahenduste jaoks, kuna radiaalne liikumine pakub teatud isepuhastumist.
Peamised erinevused ja võrdlused
Rõhuvõimalused
Üks olulisemaid erinevusi Aksiaalsete ja radiaalsete kolbpumpade vahel seisneb nende rõhu käitlemises Võimalused. Samas kui aksiaalsed kolbpumbad töötavad tavaliselt 3000–6000 Psi vahemik, radiaalsed kolbpumbad saavad sageli hakkama, sageli suuremad rõhkud üle 10 000 psi. See muudab radiaalsed pumbad eelistatud valikuks Ülimalt rõhku rakendused.
Suuruse ja kaaluga seotud kaalutlused
Aksiaalsed kolbpumbad pakuvad üldiselt rohkem kompaktne disain ja parem võimsuse ja kaalu suhe, muutes need ideaalseks mobiilseks Rakendused, kus ruum ja kaal on lisatasu. Radiaalsed kolbpumbad kipuvad olla suurem ja raskem samaväärse nihke jaoks, kuid nende vastupidav Konstruktsioon võimaldab suuremat survet.
Tõhusus ja jõudlus
Mõlemad pumbatüübid võivad saavutada suure tõhususe Tasemed, kuid nende tipptõhusus toimub erinevates töötingimustes. Aksiaalsed kolbpumbad näitavad tavaliselt suurepärast tõhusust laiaulatuslikult töövahemik, eriti mõõduka kuni kõrge rõhu korral. Radiaalne kolb Pumbad näitavad sageli väga suure survega tõhusust, kus nende disain Eelised saavad kõige ilmsemaks.
Hooldus ja vastupidavus
Hooldusnõuded erinevad märkimisväärselt kahe kujunduse vahel. Aksiaalsed kolbpumbad koos oma kompleksiga Swash -plaadi või painutatud telje mehhanismid võivad nõuda sagedamini hooldust ja remonditööde spetsialiseerunud teadmised. Radiaalsed kolbpumbad, nende lihtsamaga Radiaalne liikumine, tagab sageli kõrgsurverakendustes pikemat kasutusaja kuid nende kaalu ja suuruse tõttu võib vajada tugevamat tugistruktuure.
Kulude arvestamine
Esialgsed kulud, hoolduskulud ja Omaniku kogumaksumus varieerub kahe pumbatüübi vahel. Aksiaalsed kolbpumbad on tavaliselt madalamad esialgsed kulud ja need on kergemini kättesaadavad, muutes need paljude rakenduste jaoks atraktiivne. Radiaalsed kolbpumbad, samas kui potentsiaalselt rohkem Algselt kallis, võib pakkuda kõrgsurverakendustes paremat väärtust kus nende kõrgema rõhuvõimalused kõrvaldavad vajaduse täiendavate järele Süsteemi komponendid.
Rakenduspõhised kaalutlused
Valik aksiaalse ja radiaalse kolvi vahel Pumbad sõltuvad lõppkokkuvõttes teie hüdrosüsteemi konkreetsetest nõuetest. Mobiilsed seadmed, näiteks ekskavaatorid, kraanad ja põllumajandusmasinad Tavaliselt soosige aksiaalseid kolbpumbasid nende kompaktse suuruse tõttu, muutuja nihkevõimalused ja suurepärane võimsuse ja kaalu suhe.
Tööstuslikud rakendused, mis nõuavad äärmiselt Kõrged rõhud, näiteks metalli moodustamine, sissepritsevormimine või hüdrauliline testimine Seadmed, mis on sageli kasu radiaalse kõrgema rõhuvõimalusest Kolvipumbad. Sujuv töö ja täpsed juhtimisomadused Radiaalpumbad muudavad need ka sobivaks rakendusteks, mis nõuavad suurt täpsust ja minimaalne pulsatsioon.
