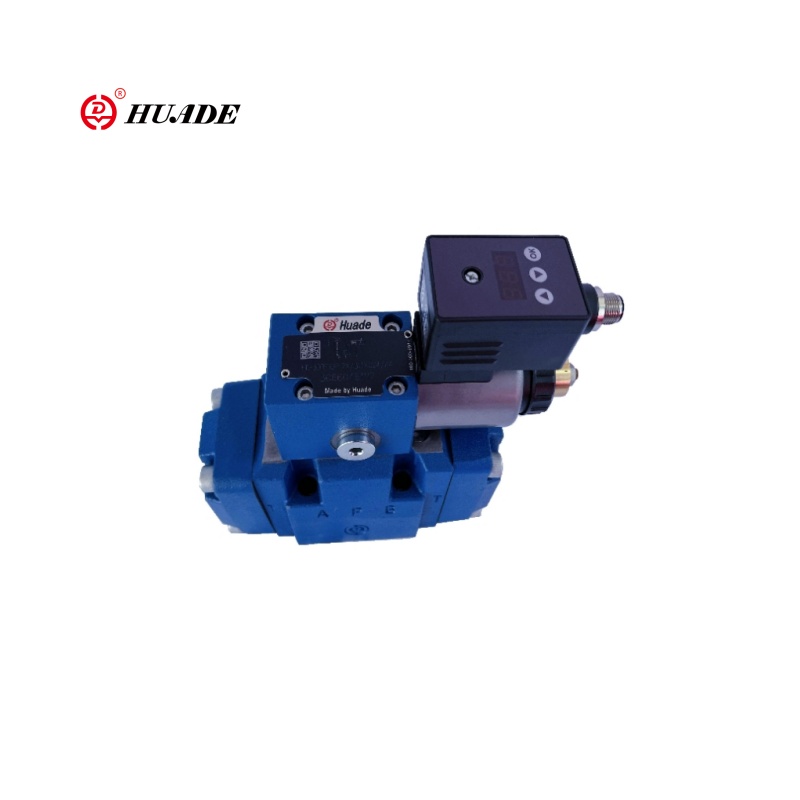

Proportsionaalne rõhk redutseeriv ventiil 3DREM-7X

3DREM-7X on kolmesuunaline piloodiga töötav proportsionaalne rõhk redutseeriv ventiil. Võrreldes 3DRE/3Dree seeriaga. Proportsionaalsel rõhu redutseerimisel 3DREM-7X-l on paremini integreeritud andurid või kommunikatsiooniliidesed. Klapi 3DREM-7X põhifunktsioon on väljundi rõhu juhtimine elektriliselt proportsionaalselt. See suudab saavutada rõhuregulatsiooni + mahalaadimise läbi kolmesuunalise struktuuri (p → a, a → t). Proportsionaalne rõhu redutseeriv ventiil 3DREM-7X sobib ülitäpseks ja suure dünaamilise hüdraulilise juhtimissüsteemi jaoks.

Proportsionaalse rõhu redutseeriv ventiil 3DREM-7X tooteparameeter

Proportsionaalse rõhu redutseeriv ventiil 3DREM-7X tooteparameeter

Funktsioonid:

▶ kolmesuunaline versioon

▶ Töötamine proportsionaalse solenoidi abil koos pöörleva mähisega

▶ alamplaadi kinnitamiseks

A

▶ maksimaalne rõhu piirang, valikuline

▶ Ventiili ja juhtimiselektroonika ühest allikast

▶ Integreeritud elektroonika (OBE) (tüüp HD-3DRE (M) E):

- Käsu väärtuse rõhu iseloomuliku kõvera vähene tootmisoll

▶ väline juhtimise elektroonika (tüüp HD-3DRE (M)

▶ Lineaarne käsu väärtuse rõhu iseloomulik kõver

Rakendus:

Proportsionaalne rõhu redutseeriv ventiil 3DREM-7X sobib ülitäpseks, kõrge dünaamilise ja intelligentse hüdrauliliste süsteemide jaoks, eriti järgmistel puhkudel: juhtumid, mis nõuavad elektrit proportsionaalset reguleerimist + kiiret mahalaadimist, PLC/PID-kontrolleritega integreeritud automatiseeritud tootmisliinid, mis on integreeritud PLC/PID-kontrolleritega, ja see võib siiski saavutada raske kontrolli Harsh-keskkonnas (vibratsioon, kõrge temperatuur).

Proportsionaalse rõhu vähendava klapi funktsioon ja osa 3DREM-7X

Funktsioon, jaotis

Klapitüübid 3DRE (M) ja 3DRE (M) E on elektriliselt töötavad 3-suunalised rõhu vähendavad ventiilid, millel on ajami rõhu piiramine.

Neid kasutatakse süsteemi rõhu redutseerimiseks (p kuni a) ja piirangud (A kuni t).

Ülesehitus

Ventiilid koosnevad kahest peaassamblist:

A

▶ Põhiklapp (3) koos peamise juhtimispooliga (4)

Funktsioon

▶ Käsu väärtussõltuv rõhu seadistamine, mis tuleb vähendada pordis A-s pilootjuhtimisventiili (1) kaudu.

▶ Despressuriseeritud pordiga P hoiavad vedrud (5) ja (6) peamist juhtimispooli (4) keskses asendis.

Sel moel takistatakse käivitushüpet ajami juures.

▶ Voolukontrolleri (8) kaudu puurkambri (11) kaudu puurkambri (11) kaudu drossellünga (9) kaudu joone (10) kaudu joone (10) kaudu. See ühendus tuleb viia null rõhu all paaki.

Rõhu vähendamine

▶ Pilootide rõhu kogunemine juhtimiskambris (11) käsu väärtuse funktsioonina.

▶ Rõhu kogunemine vedrukambris (13) düüsi (12) ja peamise juhtimispooli (4) liikumise paremale.

Hüdrauliline vedelik voolab P -st A -ni A -ni.

▶ Amistaja rõhk sadamas A on saadaval kevadkambris (14).

▶ Rõhu suurendamine sadamas A -s Pilootide juhtventiili (1) määratud rõhule viib peamise pooli (4) liikumiseni vasakule. Rõhk sadamas A on peaaegu identne pilootide juhtventiili (1) seatud rõhuga (1).

Rõhu piirang

▶ Kui rõhk pordi A -s ületab pilootide juhtventiili (1) seatud rõhu, liigutatakse peamine juhtimispooli (4) vasakule.

▶ See avab ühenduse A -st T -st ja piirab pordi A -s olevat rõhku käsu väärtuse väärtuseni.

Tüüp HD-3Dree ja HD-3DREME (integreeritud elektroonikaga (OBE))

Funktsioonide ja seadistamise osas vastavad need ventiilid tüüpidele HD-3DRE ja HD-3Drem. Pilootide juhtventiili korral on lisaks sellele, et kontroll-elektroonikaga on korpused (17).

Pistikule (18) rakendatakse toite- ja käsu väärtuse pinget.

Tehases kohandatakse käsu väärtuse rõhu karakteristikku vähese tootmise tolerantsiga. Lisateavet leiate lk 9.
