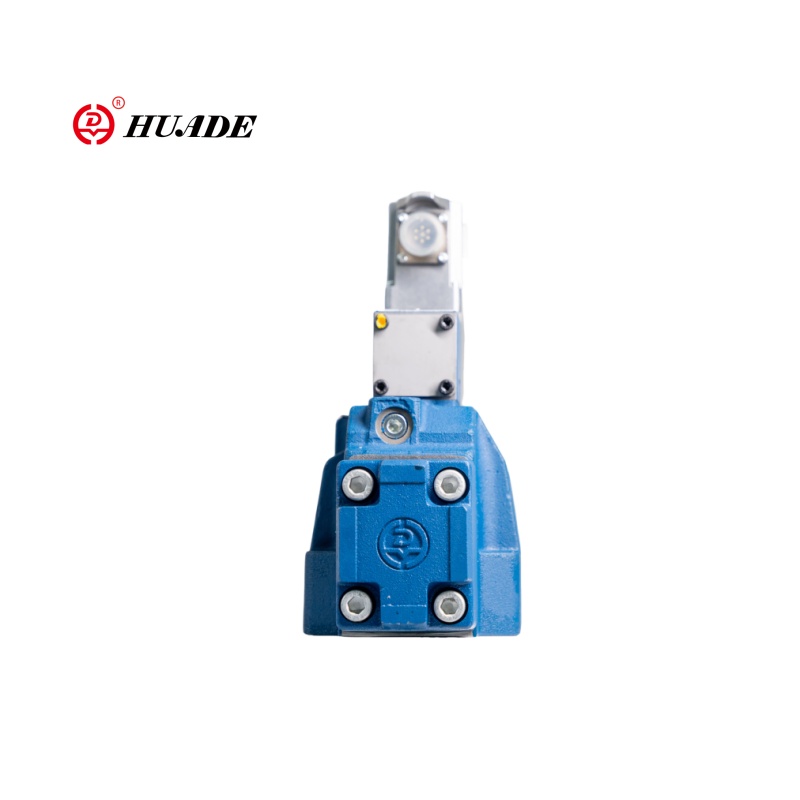

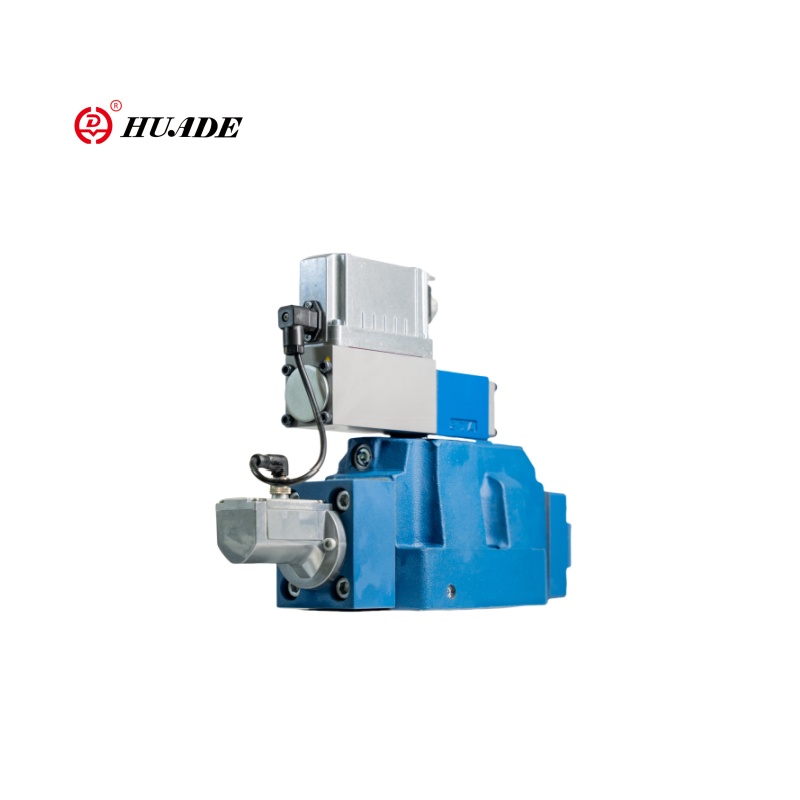

Proportsionaalne suunaklapp 4wrle-4x

Huade proportsionaalne suunaklapp 4WRLE-4X on elektrohüdrauliline proportsionaalne suunaklapp (positsiooni tagasiside OBE-ga). Juhtimismeetod on proportsionaalne solenoid + klapi südamiku asendi suletud ahela juhtimine (LVDT tagasiside). Huade klapp 4WRLE-4X Kehakujundus, tihendamistehnoloogia ja solenoidi jõudlus on lähedal Rexrothi tasemele, kuid vastupidavus äärmuslikes töötingimustes (näiteks kõrgsageduslik vibratsioon, pikaajaline pidev toimimine) võib olla pisut erinev. Huade tootehind on tavaliselt 20–30% madalam kui Rexroth, märkimisväärselt kuludega. Tarneahel on lokaliseeritud, tarnetsükkel on lühike ja müügijärgne teenuse vastus on kiire.

Proportsionaalse suunaklapi 4WRLE-4X tooteparameeter

Proportsionaalse suunaklapi 4WRLE-4X tootefunktsioon ja rakendamine

Funktsioonid:

▪ Usaldusväärne - tõestatud ja tugev disain

▪ Pilootkontrollventiili kvaliteetne -kontroll- ja varrukas

▪ Pilootide juhtimisventiili juhtimispooli on seade "ebaõnnestuda turvaline", kui seade välja lülitatakse

▪ Põhiklapi juhtimispooli on kevadises keskses asendis ja/või nihke asendis

▪ Paindlik - sobiv positsiooni, kiiruse ja rõhu juhtimiseks

▪ Täpne - kõrge reageerimise tundlikkus ja vähe hüsterees

Rakendus:

Proportsionaalne suunaklapp 4WRLE-4X sobib hüdrauliliste juhtimissüsteemide jaoks, kus on kõrged dünaamilise jõudluse, täpsuse ja töökindluse nõuetele, eriti olukordades, kus on vaja kiiret reageerimist ja suletud ahelaga tagasisidet. Huade 4WRLE-4X proportsionaalset ventiili kasutatakse laialdaselt tööstusautomaatika, tööpinkide ja töötlemisseadmete, sissepritsevormimismasinate ja die-valamismasinate, testimis- ja simulatsiooniseadmete, insenerimasinate jne.

Proportsionaalse suunaklapi 4wrle-4x tootmise üksikasjad

Funktsioon, jaotis

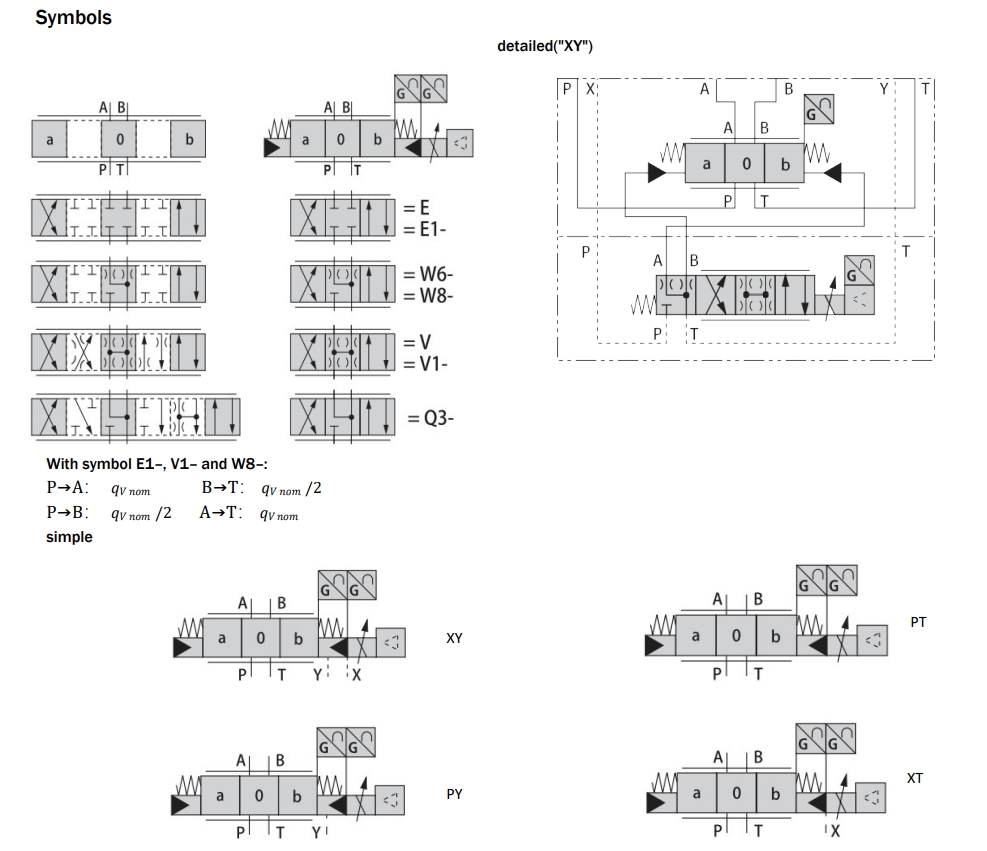

Ventiili tüüpi 4WRLE on piloothaldusega suunajuhtimisventiil, millel on elektripositsiooni tagasiside ja integreeritud elektroonika (OBE).

Klapi kompositsioon:

1.Vilotklapp klapi südamiku ja klapi varruka struktuuriga (1)

2. Saate vedru tsentri- ja positsiooni tagasiside abil (2)

3. integreeritud võimendi (3)

Funktsioon:

Kui integreeritud elektroonika (OBE) on välja lülitatud või passiivne, on pilootide juhtimisventiili juhtimispool vedruga töödeldud tõrkeohutuses. Põhiklapi juhtimispooli on kevadises keskses asendis.

Integreeritud elektroonika (OBE) võrdleb määratud käsu väärtust põhiklapi juhtimispooli tegeliku väärtusega. Kontrollhälvete korral aktiveeritakse kontroll -solenoid. Muutunud magnetilise jõu tõttu reguleeritakse pilootide juhtimispooli

kevad.

Juhtimislõikude kaudu aktiveeritud vool viib peamise juhtimispooli reguleerimiseni. Peamise juhtimispooli löögi/juhtimise ristlõige reguleeritakse proportsionaalselt käsu väärtusega.

Pilootide õlivarustus pilootkontrollventiilis on kas sisemine pordi P või välise kaudu pordi X kaudu. Tagasiside võib olla sisemine pordi T kaudu või välise kaudu pordi Y kaudu paaki.

Kontrollige solenoidi väljalülitamist

Järgmiste vigade korral eraldatakse kontroll-solenoidid integreeritud elektroonika (OBE) abil, pilootkontrollpoolik seatakse selle "tõrkeohutu" asendisse ja laadib maha põhiklapi pilootkambrid. Kevade käitamisel liigub peaklapi juhtpool kesksesse asendisse.
