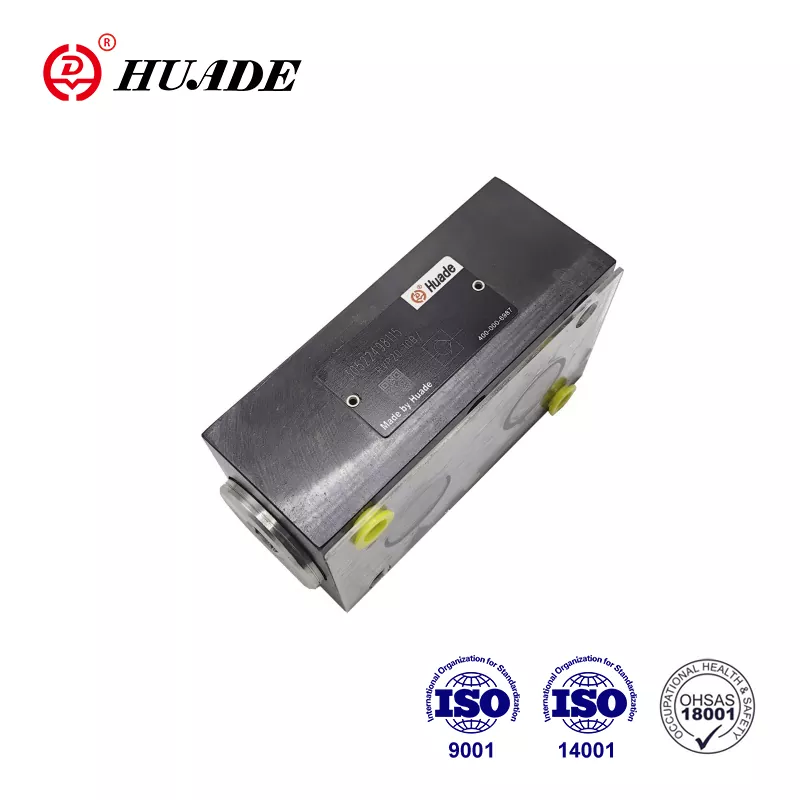

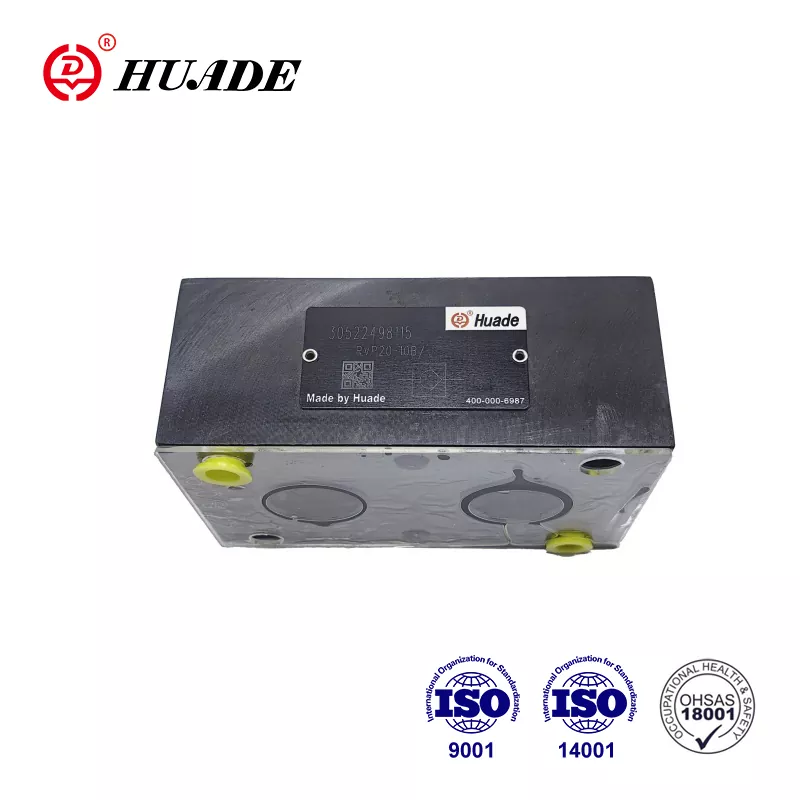

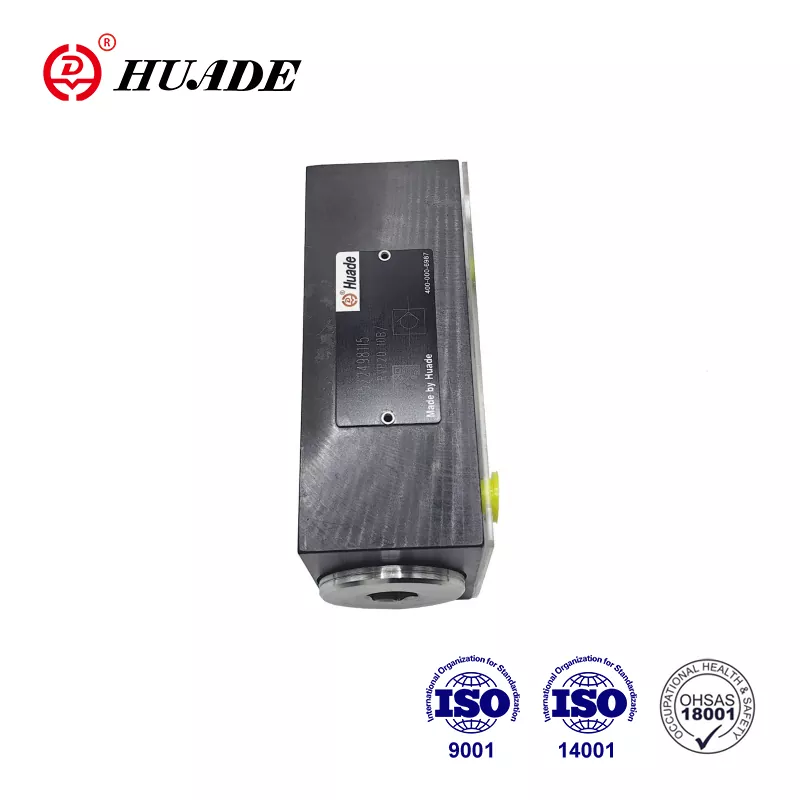

Kontrollige ventiili RVP 20

Koostöö Rexrothiga teist korda 1995. aastal võib Huade'i kõrgjõudlusega kontrollventiil RVP 20 täielikult asendada sama tüüpi ventiili, mida pakub Rexroth. Hind on mõistlikum. Kõigil HUADE® Check klapi RVP 20 -l on üheaastane garantii. Tehas on läbinud ISO9001, ISO14001 ja ISO45001. Huade® kontrollventiile kasutatakse laialdaselt inseneri- ja ehitusmasinate, metallurgia, tööpinkide jms alal. See on Hiinas vana kaubamärk.

Tšekkventiili tooteparameeter RVP 20

Tootefunktsioon ja kontrollventiili RVP 20 rakendamine

Funktsioonid:

▶ alamplaatühendus

▶ Lekkevaba sulgemine ühes suunas

Rakendus:

Kontrollventiili RVP 20 kasutatakse peamiselt pumba väljalaskeavas tagarõhuventiilina ja ümbersõiduklappina.

Tootmis üksikasjad kontrollventiili RVP 20 kohta

Kontrollventiili tüüpi RVP 20 -l on ülesanne, mis eelistatavalt sulgeb voolu lekke vabaks ühes suunas ja võimaldab vaba voolu vastupidises suunas. Struktuuriskeem on järgmine. Põhimõtteliselt koosneb see korpusest (1), Popppet (2) survevedrust (3) ja vedruistmest (4). Popi (2) lööki, mis juhitakse selle välise läbimõõduga, piirab mehaaniline peatus. Sisseehitatud survevedru (3) toetab sulgemisliikumist. Lisaks hoiab survevedru (3) poppi (2) suletud asendis isegi siis, kui klapi läbi voolu pole.

Sümbol

Struktuuriskeem

①Popppet ③Spring ④Springi iste

Teade kontrollventiili RVP 20

1. vedelik tuleb filtreerida. Minimaalne filtri peenus on 20 ㎛.

2. Paak peab tihendama ja õhufilter tuleb paigaldada õhu sissepääsule.

3. Tehasest lahkumisel ilma alamplaadita tooted, vajadusel nende jaoks, palun tellige spetsiaalselt.

4. klapi kinnituskruvid peavad olema kõrge intensiivsusega (klass 10.9). Valige ja kasutage neid vastavalt näidisraamatus loetletud parameetrile.

5. klapiga seotud pinna karedus on vajalik 0,8 -ni.

6. Paaritustüki pinnaviimistlus on vajalik 0,01/100 mm.
