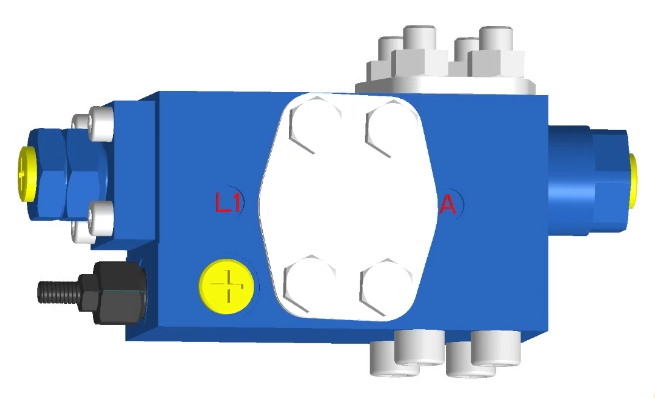

Tasakaalustusventiil HD-BLV20-1X on ehitusmasinate hüdrosüsteemi võtmekomponent, eriti tõsteseadmetes (nagu autokraanad, tornkraanad, tõstukid jne).
Põhifunktsioonid
▪Koormuse juhtimine ja liikumise täpsus
①Sisemine pilootproportsionaalne juhtseade tagab täiturmehhanismi (silindri/mootori) sujuva käivitamise ja seiskamise, kõrvaldades värinad või löögi suure inertskoormuse korral.
②See tagab astmeteta kiiruse reguleerimise võimaluse sellistes toimingutes nagu raskete esemete tõstmine ja langetamine, muutuva amplituudiga teleskoopliikumine ning kohandub mikroliikumise (nt täpne tõstmine) vajadustega.
▪Turvaline hoidmise funktsioon
①Integreeritud mehaaniline koormuse hoidmise ventiil võib takistada koormuse kontrolli alt väljumist isegi siis, kui hüdrovoolik puruneb või süsteem kogemata vabastab rõhu (vastavalt ISO 13849 ohutusstandarditele).
② Sisseehitatud sekundaarse kaitse kaitseklapp vabastab rõhu, kui torujuhtme rõhk tõuseb ebanormaalselt, et kaitsta täiturmehhanismi tipprõhust tingitud kahjustuste eest.
▪Voolu kõikumise vastane võime
1. Rõhukompensatsiooni disain on vastu võetud. Kui pump ei varusta piisavalt õli (nt mootori pöörlemiskiirus langeb) või koormus muutub järsult, reguleeritakse klapi ava automaatselt, et vältida täiturmehhanismi "seiskumise-roomamise" nähtust.
▪Tehnilised tipphetked
⑴ Komposiitklapi südamiku struktuur: peamine tasakaalustusventiil, ülekoormusventiil ja tagasilöögiklapp on ühendatud torujuhtme lekkekohtade vähendamiseks.
⑵ Dünaamilise reaktsiooni optimeerimine: pilootkontrolli õliahela disain vähendab avamise ja sulgemise viivitust ning reaktsiooniaeg on alla 50 ms.
⑶ Lai temperatuurivahemiku kohandamine: klapi korpuse materjal ja tihendid võivad töötada stabiilselt -40 ℃ ~ 120 ℃ töötingimustes.

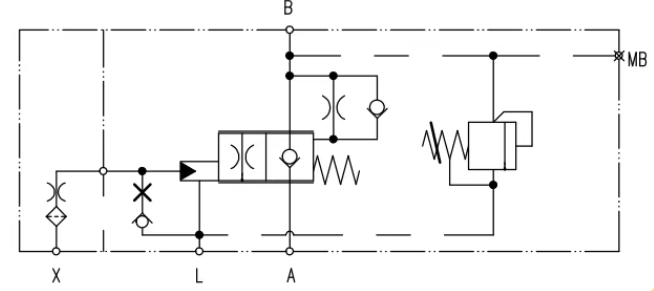

Toote parameeter HD-BLV20-1X tasakaalustusventiil
| Suurus | HD-BLV20-1X | |
| Maksimaalne töörõhk | 420 baari | |
| Maksimaalne rõhk A-pordis (õli sisse-/tagasivool) | 420 baari | |
| Maksimaalne rõhk pordis B (ajam/koormus) | 420 baari | |
| Maksimaalne juhtrõhk pordis X | 420 baari | |
| Maksimaalne vooluhulk | 350L/min | |
| Voolu suund | A→B, vaba vool läbi tagasilöögiklapi | |
| B→A, kontrollitud vool | ||
| Kontrolli meetod | Hüdraulilise juhtimise suhe | |
| Avatud suhe | 113:1 | |
| Õli temperatuur (℃) | -20-80 ℃ | |
| Suurus | SAE1''6000psi | |
| Õlipordi suurus | A, B | SAE1'' 6000psi |
| X, L, L1, MB | G1/4'' | |
