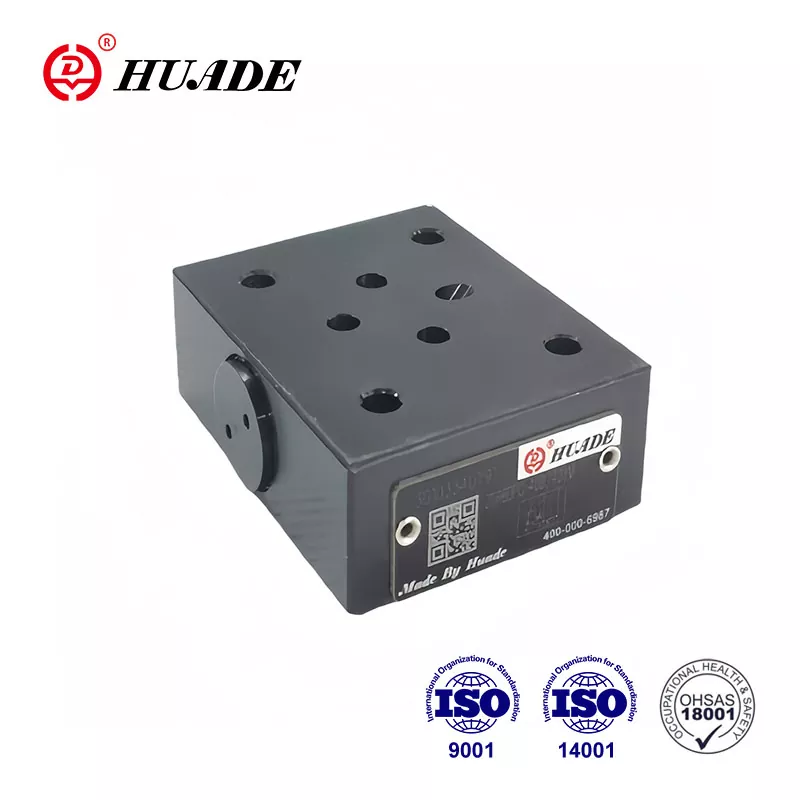

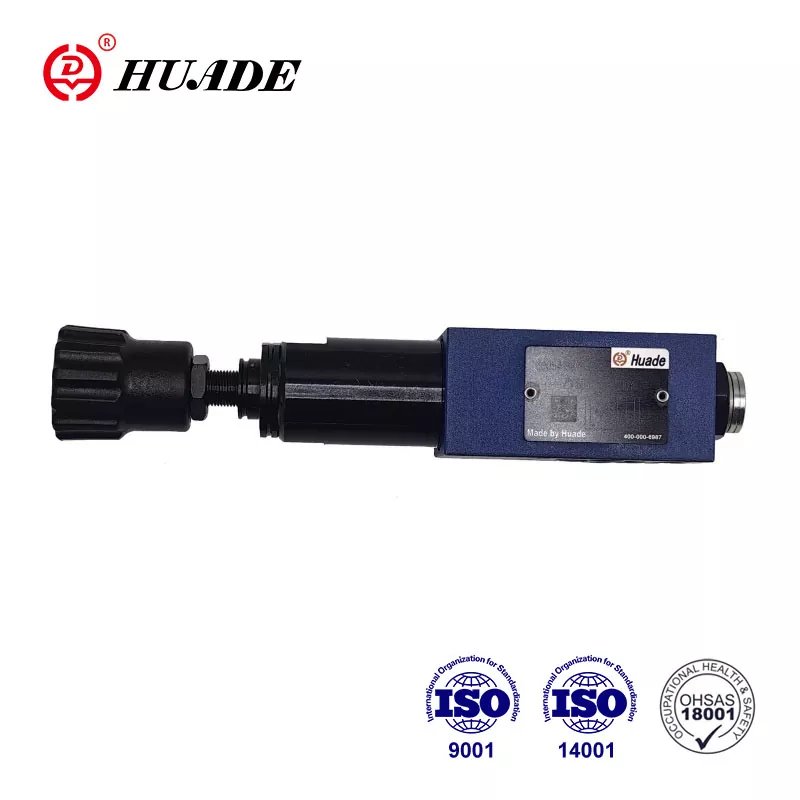

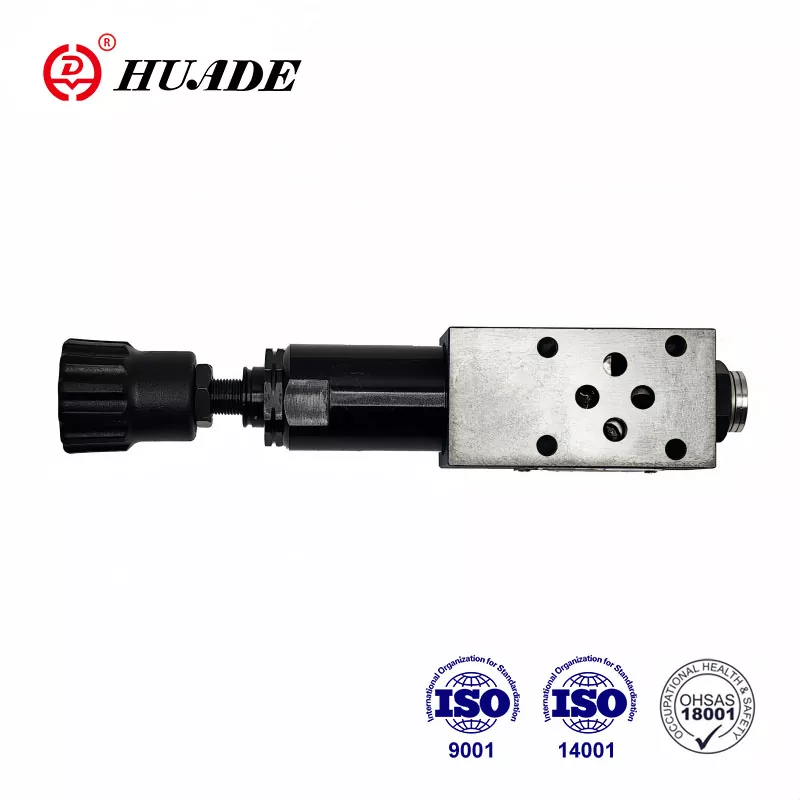

Huade® rõhualandusventiilid on alati vastanud rahvusvahelistele standarditele. Huade Hydraulic kasutab kulude kontrollimiseks täielikult ära rikkalikke kodumaiseid ressursse, et pakkuda hüdraulikatooteid mõistliku hinnaga. Rõhu alandamise ventiili ZDR 6 DP0 saab kasutada hüdrosüsteemide rõhu vähendamiseks.
|
Survevedelik |
Mineraalõli (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
|
Viskoossusvahemik (mm²/s) |
10-800 |
|
Vedeliku saastatuse aste |
soovitada filtrit, mille minimaalne retentsioonimäär on β10 > 75 |
|
Max. operating pressure port P (MPa) |
kuni 30 |
|
Sekundaarne rõhk (väljund) (MPa) |
kuni 4 |
|
Vasturõhu pordid T(Y) (MPa) |
kuni 16 |
|
Maksimaalne vooluhulk (l/min) |
kuni 7 |
Omadused:
▶ Sandwich-plaadi disain
Rakendus:
Süsteemi rõhu vähendamiseks kasutatakse ventiili tüüpi ZDR 6 DPO.
Rõhualandusventiilid tüüp ZDR 6 DPO...40B/40YM on sandwich-plaadi disainiga rõhualandusventiilid. Põhimõtteliselt koosneb see ventiil korpusest (1), juhtpoolist (2), survevedru pesast (3) ja survevedrust (4).
Puhkeseisundis on klapp tavaliselt avatud ja vedelik võib takistamatult voolata pordist P porti P1. Rõhk pordis P1 on samal ajal survevedru (4) vastas pooli piirkonnas. Kui rõhk pordis P1 ületab punktis seatud rõhutaseme
survevedru (4) juhtpool (2) liigub juhtasendisse vastu survevedrut (4) ja hoiab seadistatud rõhku pordis P1 konstantsena.
Kui rõhk pordis P1 tõuseb välisjõudude mõjul veelgi, nihutatakse juhtpool (2) veelgi rohkem survevedru (4) poole.
Seejärel voolab paaki piisavalt vedelikku, et vältida rõhu edasist suurenemist. Vedrukamber tühjendatakse alati paaki väljastpoolt, puurides pordi T (Y).
ZDR 6 DPO...-40B struktuur
ZDR 6 DPO...-40B sümbolid
