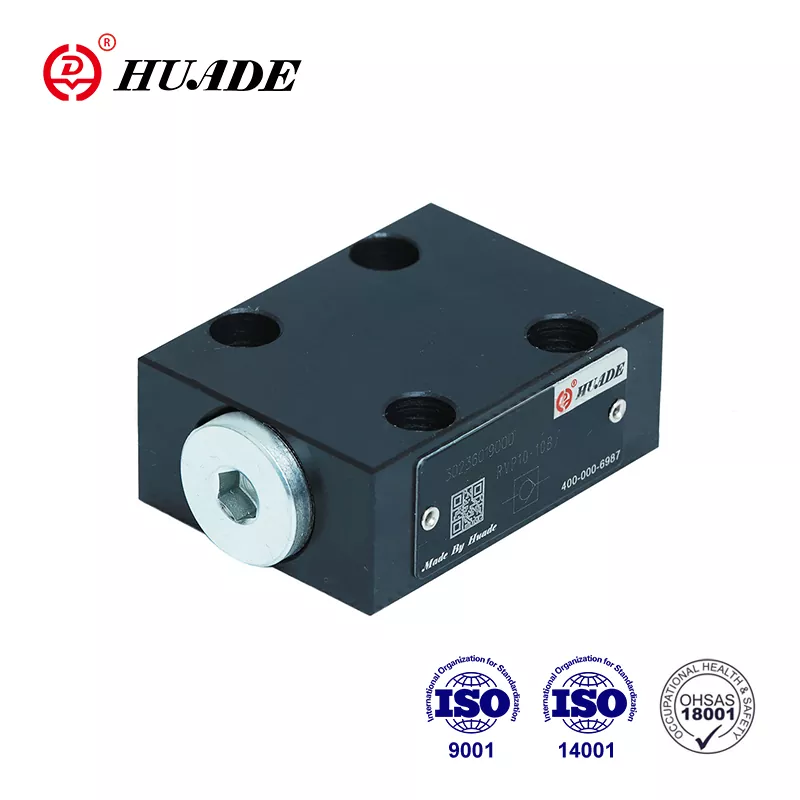

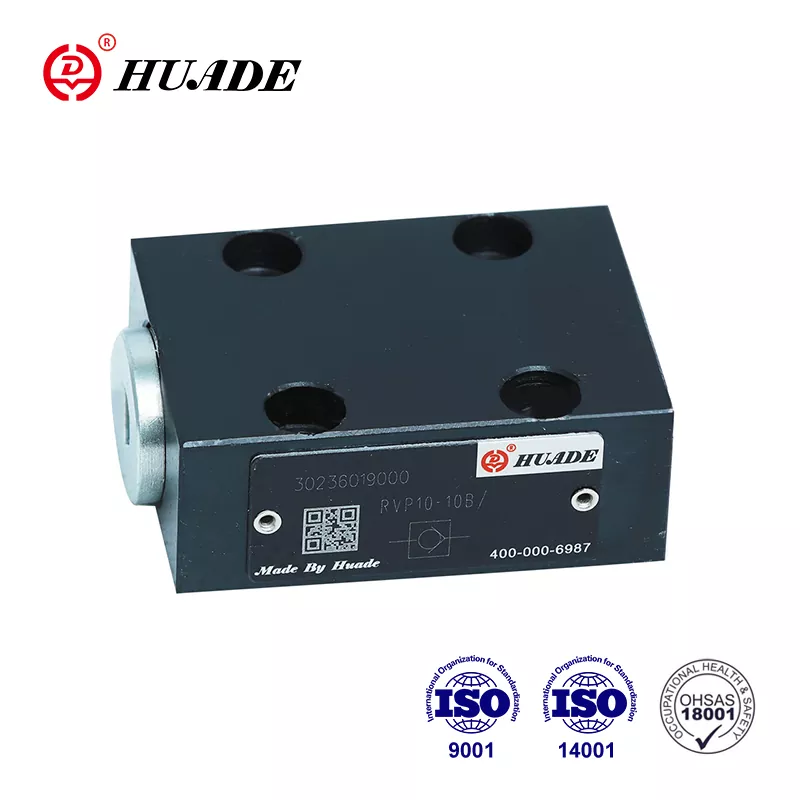

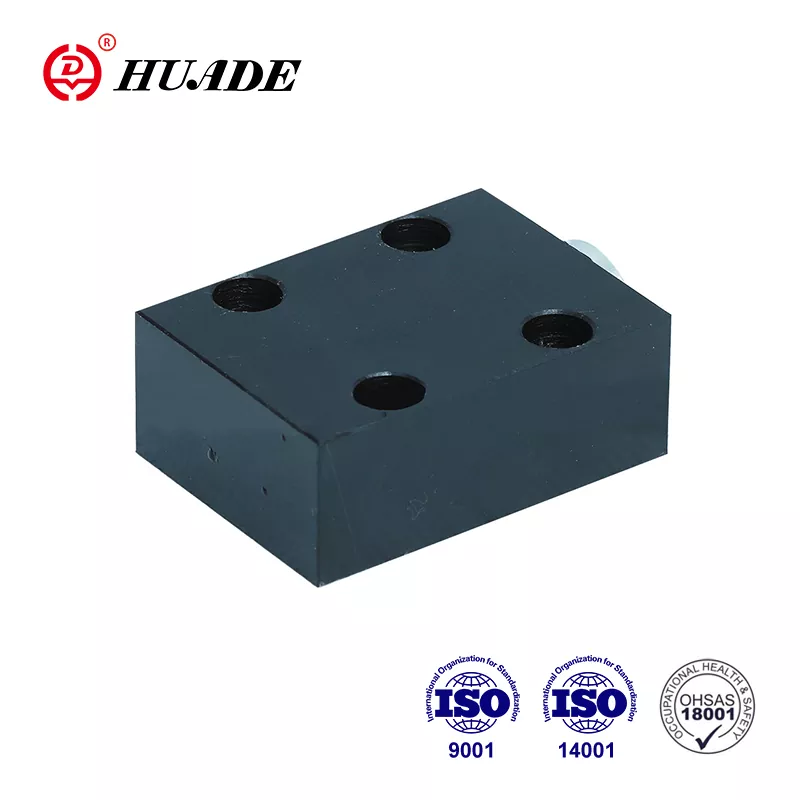

Tagasilöögiklapp RVP 12

Hiina ja Saksamaa valitsuste vahelise strateegilise koostöö käigus 1979. aastal on Huade kaasanud Rexrothi tipptehnoloogia. Huade® tagasilöögiklapp RVP 12 ühildub Rexrothi RVP 12-ga. Huade kaup on vastanud rahvusvahelistele standarditele, nimelt ISO9001, ISO14001 ja OH SAS18001. Tehas paneb kvaliteedile suurt rõhku hea kontrollisüsteemiga, et tagada kõigi tagasilöögiklappide RVP 12 suurepärane kvaliteet enne tehasest lahkumist. Huade tooteid saab laialdaselt kasutada sõjatööstuses ja muudes Hiina valdkondades. See on Hiinas usaldusväärne kaubamärk.

Kontrollklapi RVP 12 tooteparameeter

Toote funktsioon ja tagasilöögiklapi RVP rakendus 12

Omadused:

▶ Alusplaadi ühendus

▶ Lekkevaba sulgemine ühes suunas

Rakendus:

Tagasilöögiklappi RVP 12 kasutatakse peamiselt pumba väljalaskeava juures vasturõhuklapi ja möödavooluventiilina.

Kontrollklapi RVP 12 tootmisandmed

Tagasilöögiklapp RVP 12 on väikese rõhukaoga klapikonstruktsioon. Struktuuriskeem on selline, nagu allpool näidatud. Selle ülesandeks on eelistatavalt sulgeda vooluleke ühes suunas ja võimaldada vaba voolu vastupidises suunas. Põhimõtteliselt koosneb see korpusest (1), hoovast (2), survevedrust (3) ja vedrupesast (4). ). Laua (2) käik, mis on juhitud selle välisläbimõõdule, on piiratud mehaanilise tõkkega. Sisseehitatud survevedru (3) toetab sulgemisliikumist. Lisaks hoiab survevedru (3) hoova (2) suletud asendis isegi siis, kui klapi ei voola läbi.

Sümbol

Struktuuriskeem

①Korpus  ②Poppet  ③Vedru  ④Vedruiste

Teade tagasilöögiklapi RVP 12 kohta

1. Vedelik tuleb filtreerida. Minimaalne filtri peenus on 20 ㎛.

2. Paak peab olema tihendatud ja õhu sissepääsule peab olema paigaldatud õhufilter

3. Tooted ilma alamplaadita tehasest lahkumisel, vajadusel tellige need spetsiaalselt.

4. Klapi kinnituskruvid peavad olema kõrge intensiivsusega (klass 10.9). Valige ja kasutage neid näidisraamatus loetletud parameetrite järgi

5. Klapiga ühendatud pinna karedus peab olema 0,8.

6. Vastav detaili pinnaviimistlus peab olema 0,01/100 mm.
