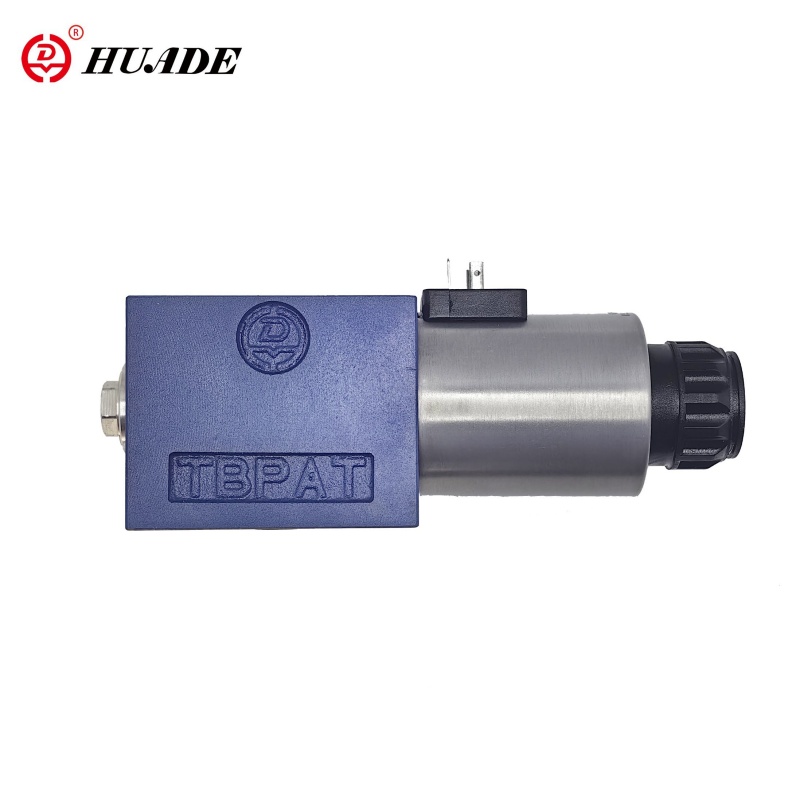

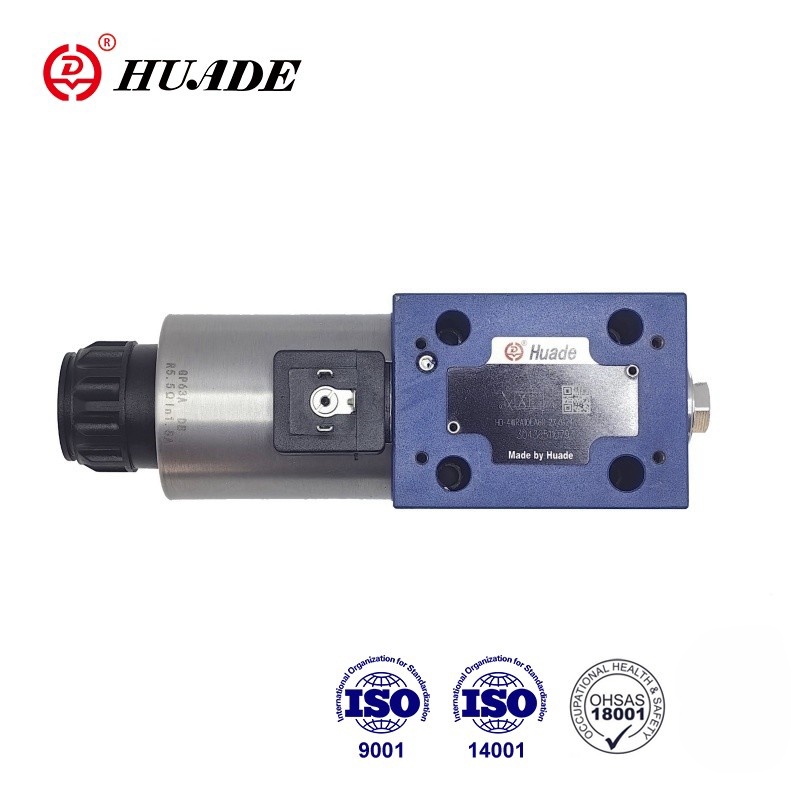

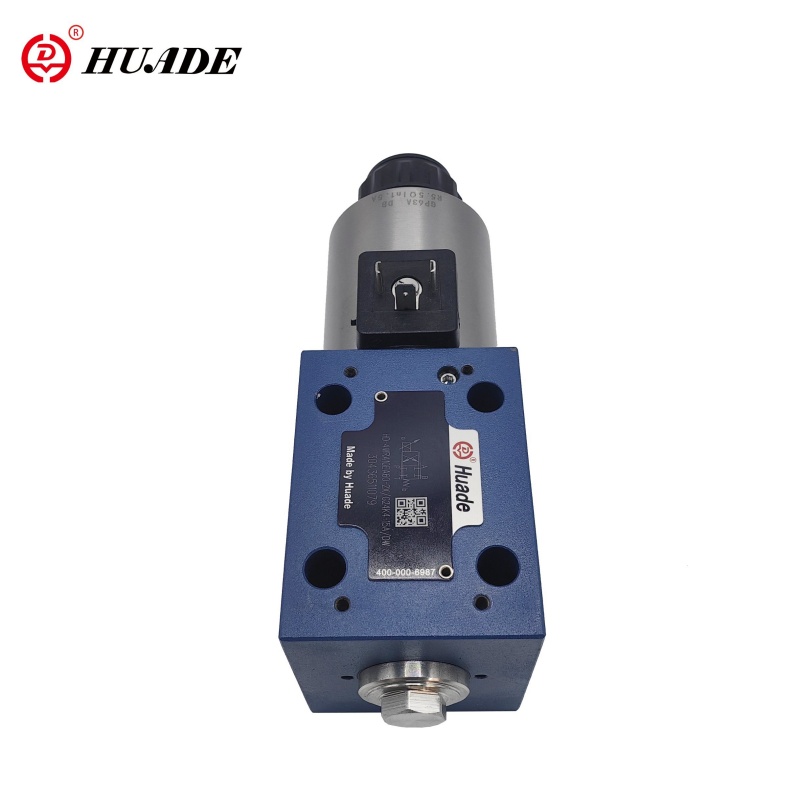

4/2- ja 4/3-suunalised proportsionaalsed suunaventiilid on konstrueeritud alamplaadi kinnitamiseks otseselt töötavate komponentidena. Neid aktiveeritakse proportsionaalsete solenoidide abil, millel on tsentraalne niit ja eemaldatav mähis. Solenoide juhitakse kas välise juhtelektroonika (Type WRA) või integreeritud juhtelektroonika abil (Type WREE). 4WRA 10 EA60-2X jõudlus võib vastata Rexrothile kahe pikaajalise koostöö tõttu.
| Hüdrauliline | |||
| Klapi tüüp | HD-WRA | Hd-wrae | |
| Töörõhk (MPA) | Port A, P, B | 31.5 | 31.5 |
| Pordid t | 21 | 21 | |
| Nominaalne voolu qv nom at △ p = 1mpa | NS6 (l/min) | 7、15 ja 26 | |
| NS10 (l/min) | 30 ja 60 | ||
| Saastumisaste (μm) | ≤20 | ||
| Hüsterees (%) | ≤5 | ||
| Pööramisviga (%) | ≤1 | ||
| Reageerimise tundlikkus (%) | ≤0,5 | ||
| Rõhuvedelik | Mineraalõli või fosfaatster | ||
| Viskoossusvahemik | 20 ~ 380 | ||
| Ümbritseva temperatuurivahemik (℃) | -20 kuni +80 | -20 kuni +50 | |
| Kaal (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elektri- | |||
| Elektriline, solenoidne | |||
| Klapi tüüp | HD-WRA | Hd-wrae | |
| Pinge tüüp | Alalisvoolu | ||
| Pinge juhitav (V) | ± 10 | ||
| Max.Current Per Solenoidi (A) | 2.5 | ||
| Solenoidne mähise takistus (ω) | Külm väärtus 20 ℃ juures | 2 | |
| Max. soe väärtus | 3 | ||
| Kohustus | 100% | ||
| Mähise temperatuur (℃) | kuni +150 | ||
| Klapi kaitse DIN40050 -le | Ip65 | ||
| Elektri-, juhtelektroonika | |||
| juhtimiselektroonika | HD-VT-VSPA2-1-1X/ | integreeritud klapi | |
| Tarnepinge | Nominaalne pinge VDC | 24 | |
| Alumine piirav väärtus v | 21/22 | 19 | |
| Ülemise piirav väärtus V | 35 | ||
| Võimendi energiatarve | I max a | 1.8 | |
| Max. toiteimpulsi vool a | 3 | ||
Funktsioonid:
▶ alamplaadi kinnitamiseks
▶ Voolu suuna ja mahu kontrollimiseks otsene aktiveeritud proportsionaalne klapp
▶ kevadise keskne juhtimispooli
▶ Integreeritud juhtelektroonika, liides A1 või F1 tüüpi 4WRAE jaoks
▶ aktiveerimine proportsionaalsete solenoidide abil koos keskmise keerme ja eemaldatava mähisega
▶ Tüüpi 4WRA kontrollimine Elektroonika
Rakendus:
Hüdraulilise vedeliku voolu ja suuna juhtimiseks kasutatakse 4WRA 10 EA60-2X proportsionaalset suunaklappi.
4WRA 10 EA60-2X proportsionaalsed ventiilid koosnevad põhimõtteliselt: korpuse (1) kinnitusabiga (2) koos survevedrudega (3), solenoidid (4) keskse keermega, valikulise integreeritud klapi elektroonikaga (5).
HD-4WRA (E) .2X/.
Kui solenoidid (4) on eraldatud, hoitakse kontrollpooli (2) keskses asendis survevedrude abil (3).
Kontrollpooli otsene aktiveerimine (2) proportsionaalse solenoidi pingestades.E.G. Solenoidi "B" (4) juhtimine. Juhtimispooli (2) liigutatakse vasakule võrdeliselt elektrisisendisignaaliga. Ühendusvorm p a ja b kuni t kuni d ava-sarnaste ristlõigetega, millel on progresseeruvad vooluomadused. Solenoidi eraldamine (4). Juhtimispooli (2) tagastatakse kesksesse asendisse survevedru (3) abil.
Proportsionaalse suunaklapi struktuur 4WRA -2X
HD-4WRA (E) ... A-2X
Põhimõtteliselt vastab selle klapi versiooni funktsioon 3 pooli asendiga klapi funktsioonile. Kuid 2 pooli positsiooniga ventiilid on varustatud ainult solenoidiga "A". 2. proportsionaalse solenoidi asemel on pistik (5) paigaldatud NS 6 või NS 10 jaoks kate (5).
Tüüpi 4WRA 6 ..- 2x/...
Paagiliini tühjendamist tuleb vältida. Sobivate paigaldamistingimuste korral tuleb paigaldada tagarõhuventiil (seljarõhk umbes.0,2MPa).
