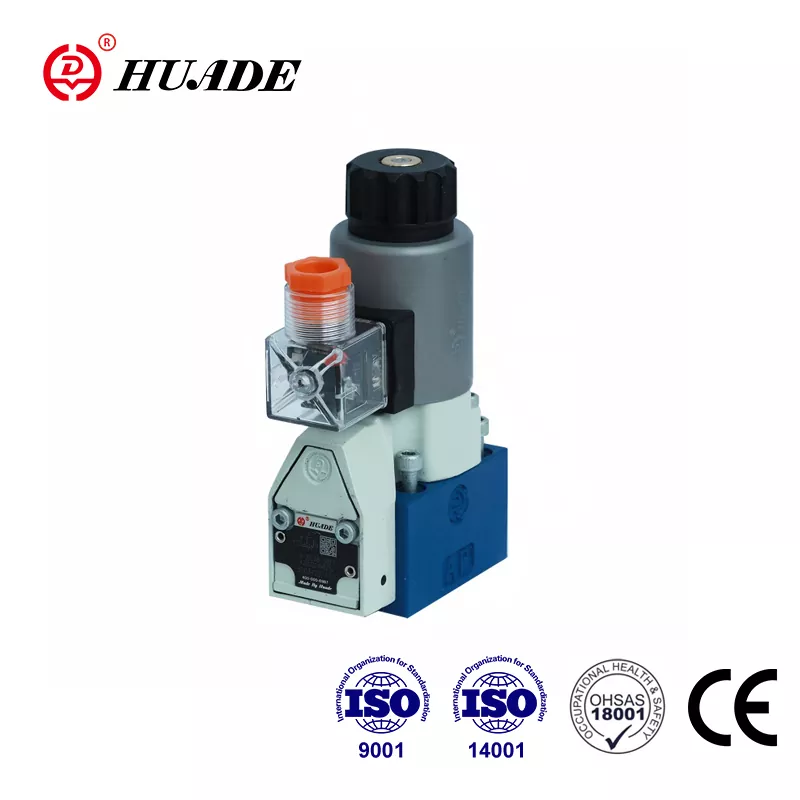

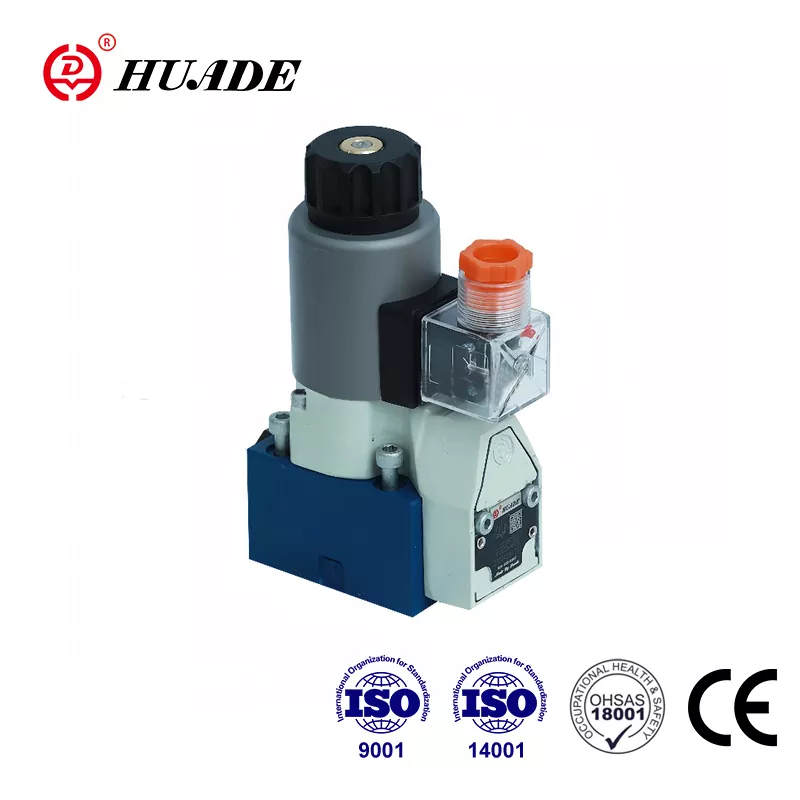

Huade Hydraulic on Hiina hüdraulikatööstuse juhtiv tootja ja tal on olnud kaks pikaajalist koostöökogemust Rexrothiga aastast 1979. Huade® suunaga istmeklapid tüüp M-SEW 6 on Rexroth® M-SEW 6 komponentide seeria 3X taskukohane asendus. . See on konkurentsivõimeline hea kvaliteediga ja madalama hinnaga. Hüdraulikatoodete kõrge kvaliteedi tagamiseks kasutab Huade Hydraulic enam kui 750 täiustatud tootmisseadet, mida imporditakse kogu maailmast. Selle solenoidklapi kvaliteet vastab täielikult klientide nõudmistele. Tehas on läbinud rahvusvahelised standardid, nimelt ISO9001, ISO14001 ja OH SAS18001. Suunaventiilide seeriat kasutatakse laialdaselt erinevates tööstuskeskkondades.
|
Tehnilised andmed (Rakenduste puhul, mis jäävad väljapoole neid parameetreid, võtke meiega ühendust!) |
|||
|
Kindral |
|||
|
Paigaldamine |
valikuline |
||
|
Max ümbritseva õhu temperatuur (℃) |
50 |
||
|
Kaal |
2/2-suunaline klapp (kg) |
1.5 |
|
|
3/2-suunaline klapp (kg) |
1.5 |
||
|
4/2-tee ventiil (kg) |
2.3 |
||
|
Hüdraulilised andmed |
|||
|
Max töörõhk (MPa) |
vaata tabelit lk 140 |
||
|
Max vool (l/min) |
25 |
||
|
Survevedelik |
mineraalõlid või fosfaatester |
||
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni + 80 |
||
|
Viskoossusvahemik (mm²/s) |
2,8 kuni 500 |
||
|
Saastumise aste μm |
Hüdraulikavedeliku maksimaalne lubatud saasteaste NAS 1638 klassi 9 järgi. Seetõttu soovitame kasutada filtrit, mille minimaalne retentsioonimäär on β10≥ 75. |
||
|
Elektrilised andmed |
|||
|
Pinge tüüp |
DC |
AC |
|
|
Saadaolevad pinged (V) |
12, 24, 42, 96, 110, 205, 220 |
võimalik ainult alaldi kaudu |
|
|
Pinge tolerants (nimipinge) (%) |
±10 |
||
|
Energiatarve (W) |
30 |
||
|
Kohustus |
100% |
||
|
ISO 6403-le ülemineku aeg |
vaata allolevat tabelit |
||
|
Lülitussagedus (tsükkel s/h) |
15000 |
||
|
Kaitse vastavalt DIN 40 050 |
IP65 |
||
|
Max spiraali temperatuur (℃) |
kuni 150 |
||
Omadused:
▶ Otseajamiga suundventiil, solenoidjuhtimine
▶ Suletud port on lekkevaba
▶ Lülitamine on tagatud ka pärast pikaajalist surve all olemist
▶ Solenoidi pooli saab pöörata 90°
▶ Individuaalne elektriühendus
▶ Kaitstud käsitsi ülekäiguga, valikuline
▶ Teisaldamismuster Din 24 340 vormile A, ISO 4401 ja CETOP - RP 121H
Rakendus:
2 tüüpi M-SEW suundventiil on solenoidajamiga suundventiil. Need juhivad voolu algust, peatumist ja suunda.
1. Funktsioonid, suundventiili M-SEW osa 6
M-SEW 6 koosneb põhiliselt korpusest (1), solenoididest (2), karastatud klapisüsteemist (3) ja kuuli(de)st (4) kui sulgurelemendist.
Põhiprintsiip:
Algasendis surutakse kuul (4) istmele vedru (9) abil ja lülitatud asendis solenoidi (2) abil. Solenoidi (2) jõud mõjub hoova (6) ja kuuli (7) kaudu täiturmehhanismi tihvtile (8), mis on kahelt poolt tihendatud. Kahe tihenduselemendi vaheline kamber on ühendatud pordiga P. Seeläbi on klapisüsteem (3) rõhk tasakaalustatud täitmisjõudude (solenoid või tagasivooluvedru) suhtes. Seetõttu saab klappe kasutada kuni rõhuni 63 MPa.
tüübi M-2SEW6N lõikevaade
M-3SEW6U tüübi lõikevaade
