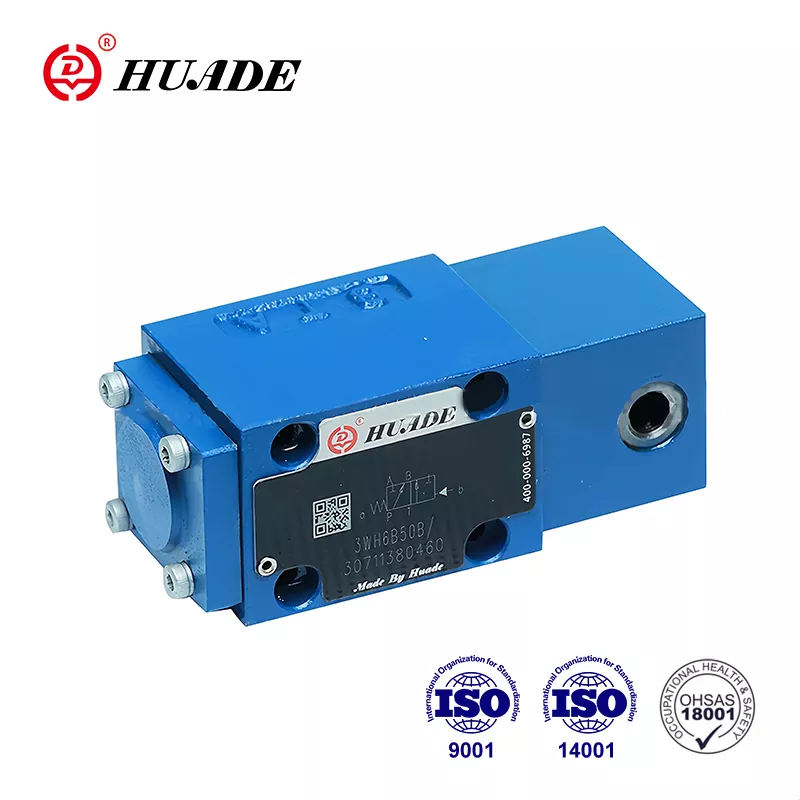

Hiina hüdrotööstuse juhtiva tootjana on Huade Hydraulicul olnud kaks pikaajalist koostöökogemust Rexrothiga. Huade® WH-tüüpi suunajuhtventiil on tehnoloogialt arenenum ja vastupidavam kui selle sarja sarnased tooted. Hüdraulikatoodete kõrge kvaliteedi tagamiseks opereerib Huade üle 750 täiustatud tootmisseadmega, mis on imporditud üle kogu maailma. See on tehnoloogiliselt arenenum ja vastupidavam kui selle sarja sarnased tooted. Tehas vastab rahvusvahelistele standarditele, nimelt ISO9001, ISO14001 ja OH SAS18001. Huade Hydraulicu toodetud suunaventiilide seeriat kasutatakse laialdaselt merehüdraulikasüsteemis. Huade omab meretööstuses tohutut kliendigruppi.
|
Suurus |
6 |
10 |
|
|
Max.töörõhk |
Portid A, B, P (MPa) |
kuni 31.5 |
|
|
Port T (MPa) |
kuni 16 |
||
|
Sümbolite A ja B korral tuleb porti T kasutada lekkepordina |
|||
|
Maksimaalne vooluhulk (l/min) |
kuni 60 |
kuni 120 |
|
|
Töötamine vooluks |
Sümbol Q6% nimiristlõike pindalast |
||
|
Sümbol W, 3% ristlõike nimipinnast |
|||
|
Vedelik |
Mineraalõli või fosfaatester |
||
|
Survevedeliku temperatuurivahemik (℃) |
-20+80 |
||
|
Viskoossusvahemik (mm2/s) |
2,8 ~ 500 |
||
|
kaal (kg) |
1 töösilinder |
ca 2 |
ca 3,5 |
|
2 töösilindrit |
ca 2.2 |
ca 4,5 |
|
|
Joonise rõhk (MPa) |
min |
0,6 kuni 1> paagi rõhk |
0.5 |
|
max |
20 |
6 |
|
Omadused:
▶ Otsejuhitav suundventiil
▶ Kahepositsiooniline ventiil koos käigupiiranguga valikuline
▶ Alusplaadi kinnitus
▶ Paigaldusmuster vastavalt Din 24 340 vormile A, ISO 4401 ja CETOP - RP 121H
Rakendus:
WH-klapid on hüdrauliliselt juhitavad suundventiilid. Neid kasutatakse voolu peatamise, käivitamise ja suuna juhtimiseks.
Suunaventiilid koosnevad peamiselt korpusest (1), ühest või kahest tööelemendist (2) (hüdrauliliselt, pneumaatiliselt töötav silinder), juhtpoolist (3), samuti ühest või kahest tagasivooluvedrust (4).
Puhkeseisundis hoitakse juhtpooli (3) kesk- või lähteasendis tagasitõmbevedrude (3) abil (välja arvatud impulssventiil).
Juhtpool (3) lükatakse juhtelementide abil soovitud lülitusasendisse.
Tippige lukuga ..OF/.
Hüdrauliliselt või pneumaatiliselt juhitavad suunaventiilid on saadaval ka 2-positsiooniliste klappidena, millel on lukustus (5). Kui kasutatakse lukustusega juhtelemente, võib iga lülitusasend olla lukustatud.
Ilma tagasitõmbevedruta, ilma fiksaatorita, tüüp..O/.
Kasutades juhtelemente ilma tagasitõmbevedruta ja ilma fiksaatorita, ei ole puhkeasendis määratletud lülitusasendit.
Struktuuriskeem
Kasseti gaasihoob
Kasseti drosselklapi kasutamine on siis vajalik, kui lülitusprotseduuride käigus antud töötingimustes tekivad voolud, mis ületavad klapi jõudluspiire.
See on ühendatud suundventiili P-kanaliga.
