Kas olete kunagi mõelnud, kuidas ehitusseadmed nii sujuvalt ja täpselt liiguvad? Või kuidas tehase masinad saavad oma kiirust nii täpselt kontrollida? Vastus asub sageli väikeses, kuid vägevas komponendis, mida nimetatakse hüdrauliliseks drosselklappiks.
Selles juhendis jagame kõik, mida peate teadma hüdrauliliste drosselklappide kohta lihtsas mõttes. Ükskõik, kas olete õpilane, hooldustöötaja või olete lihtsalt uudishimulik, kuidas asjad toimivad, aitab see artikkel teil neist olulistest seadmetest aru saada.

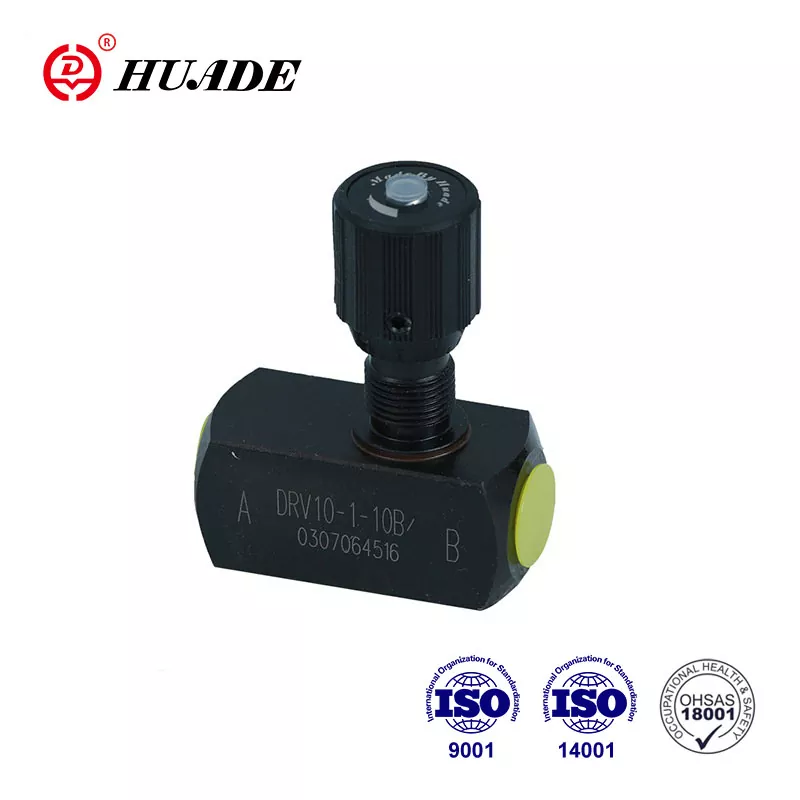

Mis on hüdrauliline drosselklapp?
Hüdrauliline drosselklapp on nagu hüdrosüsteemide veekahjus. Nii nagu keerate kraani käepidet, et kontrollida, kui kiire vesi välja voolab, kontrollib gaasihoovastik, kui kiiresti hüdrauliline vedelik süsteemi kaudu voolab.
Lihtne analoogia:Mõelge sellele nii: kui pigistate aiavoolikut, tuleb välja vähem vett ja see voolab aeglasemalt. Hüdrauliline drosselklapp töötab sarnaselt - see loob väiksema ava, mille vedelik peab läbima, mis aeglustab voolu.
Miks need on olulised?
Hüdraulilised drosselklapid on üliolulised, kuna need:
- Kontrollige hüdrauliliste silindrite ja mootorite kiirust
- Pange masinad tõmblemise asemel sujuvalt liikuma
- Aidake operaatoritel töötada täpsusega
- Hoidke seadmeid turvaliselt, hoides ära järskude liikumisi
Kuidas töötab hüdrauliline drosselklapp?
Teadus drosselklappide taga on tegelikult üsna lihtne. Kõik taandub ühele põhiideele: mida väiksem on ava, seda aeglasem on vool.
Siin juhtub ventiili sees:
- Hüdrauliline vedelik siseneb ventiili rõhu all
- Vedelik peab läbima väikese ava (nimega ava)
- Selle ava suurust saab reguleerida, keerates käepidet või kruvi
- Väiksem ava = aeglasem vool = aeglasem masina liikumine
- Suurem ava = kiirem vool = kiirem masina liikumine
Selle taga olev lihtne matemaatika
Ärge muretsege - me ei saa siin liiga tehniliseks! Kuid see aitab teada, et voolukiirus sõltub kolmest peamisest asjast:
Ava suurus(suurem = rohkem voolu)
Survevaheüle klapi (rohkem rõhku = rohkem voolu)
Vedeliku tüüpkasutamine
Insenerid kasutavad täpsete voolukiiruste arvutamiseks spetsiaalseid valemeid, kuid aluspõhimõte on lihtne mõista.
Hüdrauliliste drosselklappide tüübid
Nii nagu teie kodus on erinevat tüüpi kraanikausid, on ka drosselventiile mitut tüüpi. Igaüks neist on mõeldud konkreetseteks töökohtadeks.
1. Nõelaga gaasihooviklapp
2. ekstsentriline drosselklapp
3. aksiaalne kolmnurkne sooneklapp
4. gaasihoovastik
Eritüübid raskete töökohtade jaoks
Rõhuga kompenseeritud ventiilid:Need kohandavad automaatselt süsteemi rõhu muutumisel, hoides voolu ühtlaselt.
Temperatuuriga kompenseeritud ventiilid:Need kohandavad temperatuurimuutusi, mis mõjutavad vedeliku paksust.
Kus kasutatakse hüdraulilisi drosselventiile?
Leiate need ventiilid paljudest kohtadest, ilmselt rohkem kui mõistate:
Ehitusseadmed
- Ekskavaatorid: kontrollige, kui kiiresti käsi liigub üles ja alla
- Buldooserid: hallata tera liikumise kiirust
- Kraanad: tagage sujuv tõstmine ja alandamine
Tehase masinad
- Montalleerimisliinid: juhtkonveieri rihma kiirused
- Pressid: hallake, kui kiired osad kokku surutakse
- Tööpinkide tööpindu: juhtimis- ja puurimiskiirused
Muud rakendused
- Elektrijaamad: kontrollige auru ja gaasi voolu
- Nafta rafineerimistehased: hallake naftavoolu kiirust
- HVAC süsteemid: kontrollvee voog kuumutamiseks ja jahutamiseks
- Testimisseadmed: pakkuge materjali testimiseks täpset kontrolli
Kuidas valida õige drosselklapp
Õige drosselklapi valimine on nagu töö jaoks sobiva tööriista valimine. Siin on peamised asjad, mida tuleks kaaluda:
1. Voolukiiruse vajadused
- Madal vool: valige nõelventiilid
- Suur vool: valige liblikas või ekstsentrilised ventiilid
2. töörõhk
- Madalrõhk: enamik klapitüüpe töötab hästi
- Kõrgrõhk: valige aksiaalne kolmnurkse sooneventiilid
3. koormuse tüüp
- Püsivad koormused: põhilised gaasiklapid töötavad hästi
- Koormuste muutmine: kaaluge rõhuga kompenseeritud ventiili
4. paigaldusruum
- Tihedad ruumid: valige kompaktsed kujundused
- Palju ruumi: igat tüüpi saab töötada
5. Hooldusnõuded
- Lihtne hooldus: valige liblikaventiilid
- Keerulised süsteemid: võib vajada spetsiaalseid tüüpe
Hooldus ja tõrkeotsingu
Nagu iga mehaaniline seade, vajavad ka gaasihoovastikud korralikuks töötamiseks regulaarset hooldust.
Regulaarsed hooldusnõuanded
Hoidke see puhas
- Kasutage puhast hüdraulilist vedelikku
- Asendage filtrid regulaarselt
- Loputage süsteemi perioodiliselt
Kontrollige kulumist
- Kontrollige pitsereid ja O-rõngaid
- Otsige klapiosade kriimustusi
- Asendage kulunud komponendid enne, kui need ebaõnnestuvad
Probleemide ärahoidmine
- Hoidke reguleerimise käepidemeid turvaliselt
- Kaitske ventiile mustuse ja niiskuse eest
- Järgige tootja soovitusi
Levinud probleemid ja lahendused
| Probleem | Mida sa märkad | Tõenäoliselt põhjus | Mida teha |
|---|---|---|---|
| Ebajärjekindel kiirus | Masin liigub ebaühtlaselt | Määrdunud klapp või ummistunud filter | Puhas süsteem, vahetage filter |
| Lekkiv õli | Vedelapudlid klapi all | Kulunud pitserid | Asendage tihendid ja tihendid |
| Klapp ei kohanda | Käepide ei pöördu | Saastumine või korrosioon | Puhas klapp, kontrollige kahjustusi |
| Kummaline müra | Helide vilistamine või lihvimine | Kavitatsioon või kulunud osad | Kontrollige rõhku, asendage kulunud osad |
| Ülekuumenev | Süsteem läheb liiga kuumaks | Vale vedelik või kehv jahutamine | Kasutage õiget vedelikku, parandage jahutamist |
Hüdrauliliste sümbolite mõistmine
Insenerid kasutavad hüdraulilistel diagrammidel drosselklappide kuvamiseks spetsiaalseid sümboleid. Need sümbolid on standardiseeritud kogu maailmas, nii et kõik saavad neist aru.
Põhiline drosselklapi sümbol:Näeb välja nagu noolega kolmnurk
Reguleeritav drossel:On nool, mis näitab, et seda saab reguleerida
Drosselkontrollventiil:Ühendab drossel ja kontrollige klapi sümbolid
Need sümbolid aitavad tehnikutel ja inseneridel selgelt suhelda hüdrosüsteemidest.
Eelised ja puudused
Nagu kõik insenerides, on ka gaasihoovastikul plusse ja miinuseid.
Eelised
- Lihtne disain - vähem osi purunemiseks
- Täpne juhtimine - väga täpne kiiruse juhtimine
- Kulutõhus - suhteliselt odav
- Lihtne mõista - sirgjooneline töö
- Usaldusväärne - tõestatud tehnoloogia, mis töötab
Puudused
- Energiakaotus - loob soojuse, piirates voolu
- Saab ummistuda - väikesed avad lõksu mustuse
- Piiratud lihtsa juhtimisega - see ei sobi keeruka automatiseerimiseks
- Vedeliku puhtuse suhtes tundlik - määrdunud vedelik põhjustab probleeme
Näpunäited parema jõudluse jaoks
Et oma hüdraulilistest drosselventiilidest maksimaalselt kasu saada:
- Kasutage puhast vedelikku - see on kõige olulisem reegel
- Suurusventiilid korralikult - ärge kasutage liiga suurt või liiga väikeseid klappi
- Paigaldage möödasõidufiltrid - lisafiltreerimine aitab probleeme vältida
- Monitor Süsteemi temperatuur - kuum vedelik võib tihendada tihendeid
- Hoidke kohandamise kirjeid - kirjutage erinevate toimingute jaoks seaded üles
- Rongioperaatorid - veenduge, et inimesed teaksid, kuidas seadmeid korralikult kasutada
Hüdrauliliste drosselklappide tulevik
Tehnoloogia paraneb pidevalt ja ka drosselventiilid muutuvad paremaks:
Nutiklapidelektrooniliste juhtnuppudega
Paremad materjalidSee kestab kauem
Integreerimine arvutitegaAutomaatse juhtimise jaoks
Paranenud efektiivsusenergiajäätmete vähendamiseks
Voolu juhtimise aluspõhimõte on aga hüdrosüsteemides alati oluline.
Järeldus
Hüdraulilised drosselklapid võivad tunduda lihtsad seadmed, kuid need mängivad üliolulist rolli meie tänapäevase maailma sujuva toimimisel. Alates ekskavaatorist, mis kaevab oma vundamendi kuni teie auto valmistava tehase masinani, aitavad need ventiilid täpsuse ja töökindlusega liikumist juhtida.
Mõistmine, kuidas nad töötavad, kus neid kasutatakse ja kuidas neid säilitada, võib teid aidata:
- Tehke seadmete valimisel paremad otsused
- Tõrkeotsing probleeme tõhusamalt
- Hinnake igapäevaste masinate taga olevaid inseneri
- Suhelda paremini tehnikute ja inseneridega
Ükskõik, kas hakkate alles hüdraulika tundma õppima või soovite oma teadmisi süvendada, pidage meeles, et drosselventiilid on vedeliku energiasüsteemide peamised ehitusplokid. Valige põhitõed ja saate hästi hakkama keerukamate hüdrauliliste mõistete mõistmiseks.
Järgmine kord, kui näete sujuvalt töötavat ehitusseadmeid või täpsusega tehasemasinat, saate teada, et kuskil selles süsteemis teeb hüdrauliline drosselklapp vaikselt oma tööd - kontrollib voolu, haldage kiirust ja võimaldab selle kõik võimalikuks.
Kas vajate abi oma rakenduse jaoks sobiva drosselklapi valimisel? Kaaluge konsulteerimist hüdrosüsteemide inseneriga, kes saab analüüsida teie konkreetseid nõudeid ja soovitada teie vajadustele parimat lahendust.
