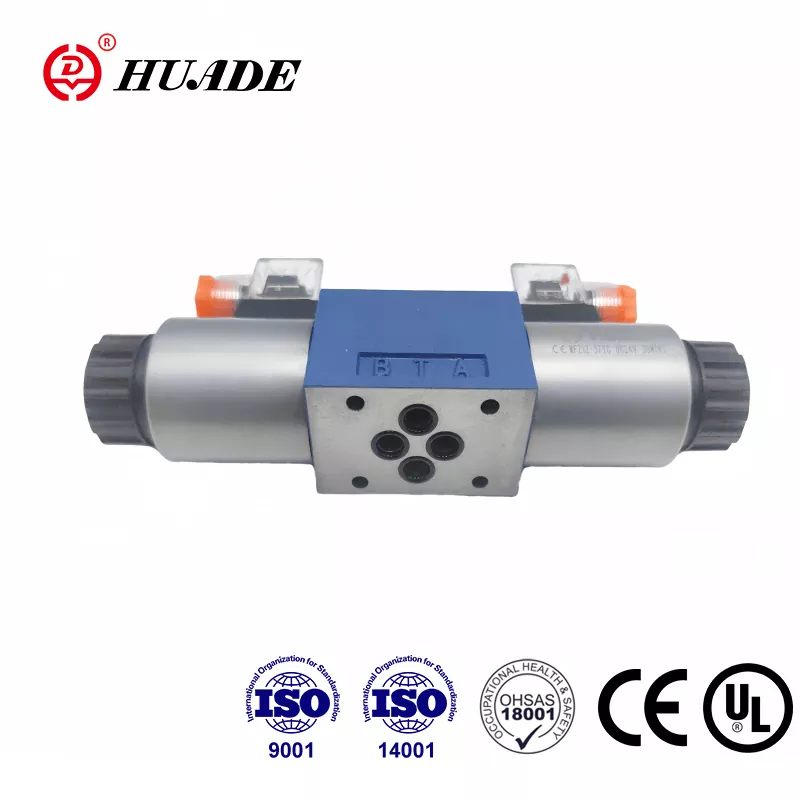

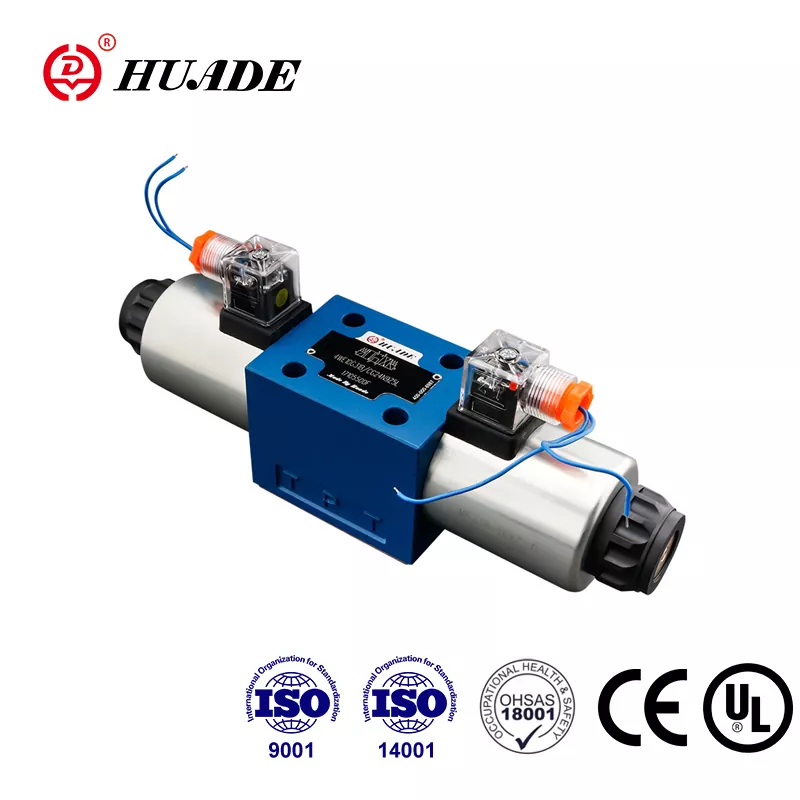

Suunajuhtklapp 4WE 10 D Rexrothi jaoks

Beijing Huade Hydraulic asutati 1979. aastal, nüüdseks on sellest kujunenud suur riigiettevõtete grupp, mis on spetsialiseerunud hüdroventiilide ja seadmete projekteerimisele, tootmisele ja teenindusele. Huade® suunaga poolventiil tüüp 4WE 10 D on soodne alternatiiv samale Rexrothi pakutavale mudelile. Solenoid-suunaventiilide seeria on läbinud CE- ja UL-sertifikaadid. Klapid pakitakse tavalistesse võltsimisvastaste siltidega karpidesse. Tehas on läbinud kvaliteedijuhtimise, keskkonnajuhtimise ning töötervishoiu ja tööohutuse juhtimise süsteemisertifikaadid. Huade® hüdraulilisi suundventiile kasutatakse laialdaselt mere rooliseadme hüdrosüsteemis, pöördkraana süsteemis ja reguleeritava sammuga sõukruvi hüdrosüsteemis, Huade omab meretööstuses tohutut kliendirühma.

Rexrothi suunajuhtklapi 4WE 10 D tooteparameeter

Rexrothi suundjuhtklapi 4WE 10 D tootefunktsioon

Omadused:

▶ Otsese solenoidiga juhitav suundventiil standardvarustuses

▶ Eemaldatavate mähistega alalis- või vahelduvvoolu solenoidid

▶ Täiuslik piirjoon

▶ Pooli võib vahetada ilma survekindlat kambrit avamata

▶ Valik kas tsentraalsete või individuaalsete elektriühenduste vahel

▶ Valikuline ülekäigukast

▶ Pikk eluiga

▶ Teisaldamismuster Din 24 340 vormile A, ISO 4401 ja CETOP - RP 121H

Rakendus:

4WE 10 D on solenoidiga juhitav suundventiil. See kontrollib vedeliku käivitamist, seiskamist ja suunda.

Funktsioonid, Rexrothi suunajuhtklapi 4WE 10 D sektsioon

Suunaventiilid koosnevad põhiliselt korpusest (1), ühest või kahest solenoidist (2), juhtpoolist (3) ja ühest või kahest tagasivooluvedrust (4). Puhkeseisundis hoitakse juhtpooli (3) oma kesk- või algasendis tagasitõmbevedrude (4) abil (välja arvatud impulsspoolide puhul). Juhtpooli (3) juhitakse märgade tihvtide solenoidide (2) abil. Solenoidi (2) jõud mõjub juhtpoolile (3) ja liigutab selle puhkeasendist soovitud lõppasendisse. See võimaldab vaba voolu punktist P punkti A ja B punkti T või P punkti B ja A punkti T.

Solenoidi (2) pingest vabastamisel viiakse juhtpool (3) tagasi algasendisse tagasivooluvedru (4) abil.

Valikuline käsi-ülesõit (5) võimaldab juhtpooli (3) liigutada ilma solenoidide pingeta.

WE 10 30B seeria ehitusskeem

Märkus suunajuhtklapi 4WE 10 kohta

1. Vedelik tuleb filtreerida. Minimaalne filtri peenus on 20 ㎛.

2. Paak peab olema tihendatud ja õhu sissepääsule peab olema paigaldatud õhufilter

3. Tooted ilma alamplaadita tehasest lahkumisel, vajadusel tellige spetsiaalselt.

4. Klapi kinnituskruvid tuleb valida ja kasutada vastavalt näidisraamatus toodud parameetrile

5. Klapiga ühendatud pinna karedus peab olema 0,8.

6. Vastav detaili pinnaviimistlus peab olema 0,01/100 mm.
