Hüdraulikasüsteemidega töötades vajate komponente, mis lihtsalt töötavad – päevast päeva, vahetust vahetuse järel. The4WE10 suunajuhtventiilon teeninud oma maine tehastes kogu maailmas just sel põhjusel. See suunajuhtklapp ei ole kõige uhkem tehnoloogia, kuid 4WE10 saab hüdraulikavedeliku voolu juhtimise olulise ülesandega hakkama märkimisväärse järjepidevusega.
The4WE10 ventiiltoimib sirgjoonelisel põhimõttel. Elektromagnetiline mähis surub klapi korpuse sisse pooli, mis avab ja sulgeb hüdraulikaõli liikumisteed. Mähise pingestamisel pool liigub. Toite katkestamisel tagastab vedru selle algsesse asendisse. 4WE10 disain on otsetoimiv, mis tähendab, et elektrilise signaali ja mehaanilise liikumise vahel pole pilootetappi ega keerulist mehhanismi.
4WE10 NG10 standardi mõistmine
The4WE10 suunajuhtventiiljärgib nn NG10 paigaldusstandardit, tuntud ka kui CETOP 5 või ISO 4401-05. See standardimine on suunajuhtventiilide puhul olulisem, kui arvate. See tähendab, et saate ühe tootja 4WE10 välja vahetada teise samaväärse suunajuhtventiiliga ilma paigaldusplaati ümber kujundamata või süsteemi ümber paigaldamata. Hooldusmeeskondade ja seadmete projekteerijate jaoks vähendab see 4WE10 vahetatavus peavalu ja kulusid.

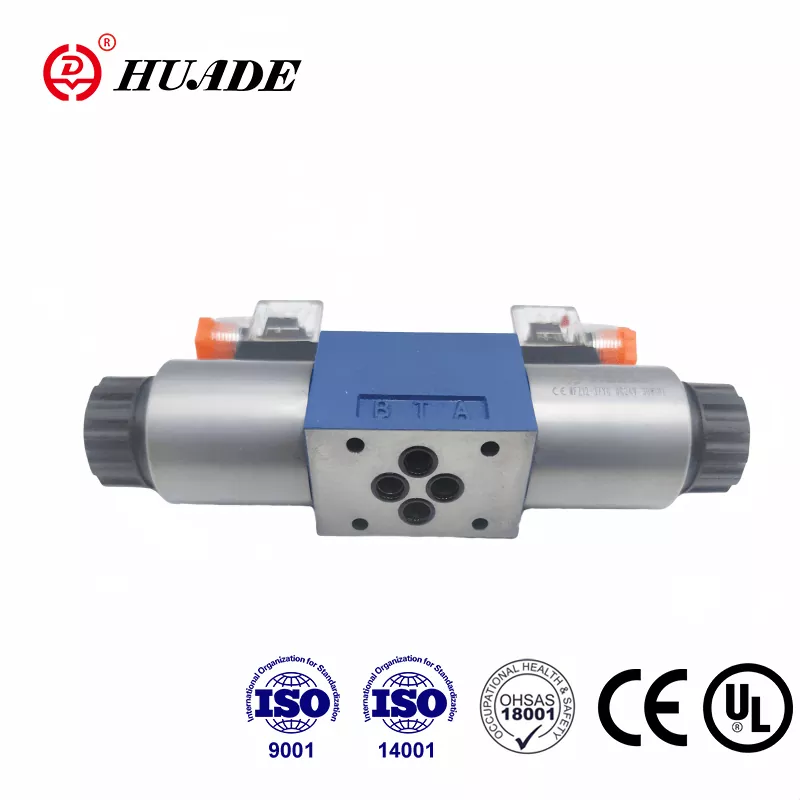

The4WE10 ventiilühendub nelja peamise pordi kaudu: P rõhu sisselaskeava jaoks, A ja B kahe tööpordi jaoks, mis ühendatakse teie täiturmehhanismidega, ja T tagasivoolutoru jaoks tagasi paaki. See neljasuunaline konfiguratsioon annab 4WE10-le kontrolli kahesuunalise liikumise üle, mistõttu leiate need suunajuhtventiilid, mis juhivad silindreid, mis peavad välja tõmbuma ja tagasi tõmbuma.
Suunajuhtklapi 4WE10 tehnilised võimalused
The4WE10talub rõhku kuni 315-350 baari sõltuvalt konkreetsest mudelist, mis tähendab umbes 4569 PSI. Sellest piisab enamiku tööstusmasinate jaoks, ilma et peaksite sattuma äärmuslikule raskeveokitele. 4WE10 nominaalne voolukiirus on 120 liitrit minutis, kuigi see suunajuhtventiil võib vajadusel suruda 160 liitrini minutis. Võrdluseks, 120 liitrit minutis võrdub ligikaudu 31,7 galloniga minutis.
Need numbrid määravad, kus4WE10 ventiilsobib teie süsteemi. Kui juhite suunajuhtventiili kaudu pidevalt suuremaid vooluhulka, hakkate nägema rõhulangusi, mis toodavad soojust ja raiskate energiat. Voolu ja rõhulanguse suhe 4WE10 puhul ei ole lineaarne – see järgib ruuduseadust, mis tähendab, et voolukiiruse kahekordistamine neljakordistab teie rõhukadu. Nimikiirusel 120 liitrit minutis näitab teie 4WE10 suunajuhtklapp umbes 12 baari rõhulangust, mis näitab energiat, mis muutub pigem soojuseks kui kasulikuks tööks.
4WE10 pooli tüübid ja nende rakendused
The4WE10 ventiilon saadaval erinevates pooli konfiguratsioonides, mida tähistavad sellised tähed nagu D, E, G ja H. Iga täht määrab, mis juhtub vedeliku teedega, kui suunajuhtventiil on oma keskasendis, ja õige 4WE10 konfiguratsiooni valimine on teie masina käitumise jaoks oluline.
The4WE10 H-poolblokeerib kõik keskasendis olevad pordid. See loob hüdraulilise luku, mis hoiab teie silindrit täpselt seal, kus see on, isegi koormuse all. Seda 4WE10 konfiguratsiooni kasutaksite siis, kui positsioneerimise täpsus on oluline, näiteks hoidke klambrit keevitamise ajal suletuna. Negatiivne külg on see, et lõksu jäänud õli soojuspaisumine võib suurendada rõhku teie suunajuhtventiilis, seega peate seda oma disainis arvesse võtma.
The4WE10 G-poolühendab rõhuava otse paagiga keskasendis. See suunaga juhtventiili konfiguratsioon tühjendab teie pumba, langetades süsteemi rõhu peaaegu nullini, kui 4WE10 seisab tühikäigul. See on tavaline pressirakendustes, kus masin ootab tsüklite vahel. Teie pump töötab, kuid see ei võitle kõrge rõhu vastu läbi 4WE10 klapi, mis säästab energiat ja vähendab soojust.
The4WE10 E-poolblokeerib survepordi, kuid ühendab tööavad paagiga. See laseb kinnijäänud rõhul täiturmehhanismidest välja voolata, takistades samal ajal uut voolu pumbast läbi suunajuhtventiili. See on kasulik, kui teil on vaja vabastada jääkrõhk enne järgmise tsükli algust teie 4WE10 süsteemis.
Erinevad rakendused vajavad erinevat käitumist ja standardiseeritud tähekoodid võimaldavad ilma pikkade tehniliste kirjeldusteta hõlpsamini määrata täpselt, millist 4WE10 suunajuhtklappi vajate.
4WE10 suunajuhtklapi paigaldamine
Paigaldamine4WE10on lihtne, kuid peate tähelepanu pöörama mõnele detailile. Suunajuhtventiili saab paigaldada mis tahes asendis, kuigi hoolduse hõlbustamiseks peaksite kaaluma, kuhu teie 4WE10 elektriühendused jõuavad. Mähised on eemaldatavad ja võivad pöörata 360 kraadi ümber oma telje, mis aitab, kui teil on 4WE10 paigaldusel kitsastes kohtades.
Üks sageli tähelepanuta jäetud detail koos4WE10 ventiilon tagasivoolutoru rõhk. Kui peamised pordid taluvad 350 baari, siis suunajuhtventiili paagiava peaks jääma alla 160 baari. Kui kasutate mitut 4WE10 seadet, mis jagavad ühist tagasivoolutoru, võivad ühe suuna juhtventiili rõhupiibud mõjutada teisi. Vasturõhk võib teie 4WE10-s isegi pooli soovimatut liikumist põhjustada. Selle probleemi väldib üksikute tagasilöögiklappide kasutamine igal 4WE10 tagasivoolutorul või piisava liini suuruse tagamine.
The4WE10 suunajuhtventiilsisaldab käsitsi tühistamise sätteid, mis võimaldab teil seda kasutuselevõtu või tõrkeotsingu ajal käsitsi juhtida. Sellel 4WE10 funktsioonil on paagi pordis rõhupiirang 50 baari. See ei ole mõeldud ohutusfunktsiooniks ega suunajuhtventiili regulaarseks kasutamiseks, vaid lihtsalt hooldusabivahendina.
4WE10 elektrilised spetsifikatsioonid

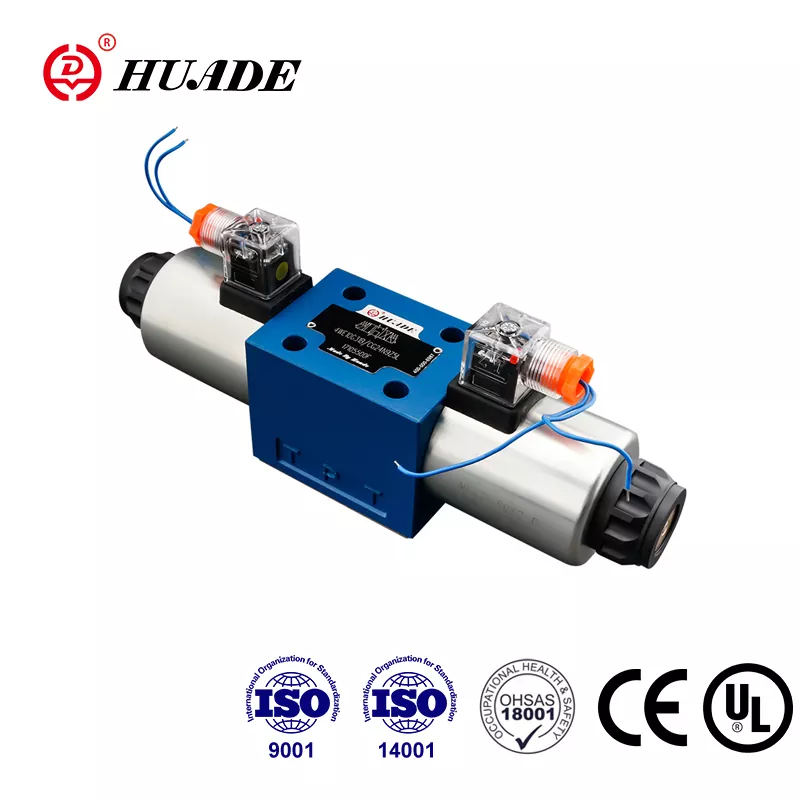

Enamik4WE10 suunajuhtventiilidtöötab 24 V alalisvooluga, kuigi olenevalt teie rajatise standarditest leiate 4WE10 versioonid 12 V, 48 V, 110 V vahelduvvoolu ja 220 V vahelduvvoolu jaoks. 4WE10 mähis ühendub DIN EN 175301-803 elektripistiku kaudu, millest on saanud tööstuslike suunajuhtventiilide tööstusstandard. Paljud 4WE10 versioonid sisaldavad LED-indikaatorit, mis süttib, kui mähis on pingestatud, andes teile kiire visuaalse kinnituse ilma multimeetrit vajamata.
The4WE10pooli disain kasutab märgtihvti konstruktsiooni, mis tähendab, et see on otseses kontaktis suunajuhtventiili kaudu voolava hüdroõliga. See õlikontakt 4WE10-s teeb mitmeid kasulikke asju. See jahutab spiraali, vältides teie suunajuhtventiili termilist ülekoormust. See summutab mehaanilist vibratsiooni ja müra, hoides 4WE10 töö vaikselt. Ja see tagab määrdeaine, mis pikendab teie suunajuhtventiili pooli eluiga. Negatiivne külg on see, et kui teie 4WE10 mähis on rikkis, peate enne asendamist selle süsteemiosa tühjendama või isoleerima, kuigi eemaldatav konstruktsioon muudab selle protsessi suunajuhtventiili jaoks suhteliselt kiireks.
4WE10 ventiili vedelikunõuded
The4WE10 suunajuhtventiileeldab mineraalipõhist hüdroõli viskoossusega umbes 37 mm²/s temperatuuril 55°C. 4WE10 talub laia vahemikku 2,8 kuni 380 mm²/s, kuid äärmuslikel töödel töötamine mõjutab teie suunajuhtventiili jõudlust. Väga õhuke õli suurendab 4WE10 sisemist leket, samas kui paks õli aeglustab reaktsiooniaega ja suurendab rõhulangust läbi suunajuhtventiili.
Saastumise kontroll on oluline4WE10 ventiilelu. Suunamisventiilide soovituslik puhtus on ISO 4406 20/18/15 või parem, filtreerimisega 10-16 mikronit. See võib tunduda liiga täpne, kuid teie 4WE10 pooli ja ava vahelised vahed on vahemikus 5–25 mikronit, sõltuvalt suunajuhtventiili konstruktsioonist. Selle suurusvahemiku osakesed toimivad nagu liivapaber, kandes teie 4WE10 täppispindu, mis isoleerivad iga porti teiste eest.
Kõvad osakesed tekitavad kriimustusi, mis suurendavad aja jooksul teie leket4WE10 suunajuhtventiil. Pehmed saasteained ja vesi võivad soodustada korrosiooni või moodustada setteid. Mõlemal juhul teie 4WE10 klapi jõudlus halveneb. Tõeliselt määrdunud süsteemides võite näha kinnijäämist, kus 4WE10 pool keeldub sujuvalt liikumast või naaseb aeglaselt suunajuhtventiili keskasendisse.
4WE10 rõhulangus ja süsteemi tõhusus
Rõhulanguse mõistmine aitab teil luua tõhusamaid süsteeme4WE10 ventiil. Kui kiirus on 60 liitrit minutis, langeb teie suunajuhtventiil umbes 3 baari. 100 liitri minutis hüppab see 4WE10 kaudu 8 baarini. Maksimaalse kiirusega 120 liitrit minutis kaotate 12 baari üle suunajuhtventiili.
Iga rõhulanguse baar antud voolukiirusel näitab võimsust, mis on muundatud soojuseks4WE10. Valem on lihtne: võimsuskadu võrdub voolukiiruse ja rõhu langusega. Kui kiirus on 100 liitrit minutis ja 8-baarine langus läbi teie suunajuhtklapi, on see umbes 1,3 kilovatti soojust. Teie süsteem peab 4WE10 tekitatud soojuse hajutama kas jahuti või kõrgema õlitemperatuuri abil.
Süsteemide jaoks, kus tõhusus on oluline, hoides voolukiirust alla 80 liitri minutis4WE10 suunajuhtventiilannab teile parema tasakaalu klapi suuruse ja soojuse tekke vahel. Kui vajate suuremaid voogusid, kui 4WE10 suudab tõhusalt toime tulla, kaaluge järgmise suuruse suurendamist või mitme suunajuhtventiili paralleelset kasutamist.
4WE10 Lülitusaeg ja reaktsioon
The4WE10 ventiillülitub tavaliselt 70–120 millisekundi jooksul, mis on enamiku tööstuslike rakenduste jaoks piisavalt kiire, kuid mitte hetkeline. Suunajuhtventiili sisemised summutusfunktsioonid siluvad üleminekut, vältides hüdraulilist lööki, mis võib komponente kahjustada või müra tekitada. Leiate väikesed avad ja kambrid, mis on kujundatud 4WE10 poolile, mis mõõdavad õlivoolu lülitussündmuse ajal.
Mõned4WE10 suunajuhtventiilmudelitel on välised reguleerimiskruvid, mis võimaldavad lülituskiirust häälestada. See on kasulik, kui mitmel 4WE10 seadmel on ühised liinid, mis võimaldab teil nende lülitusaegu jaotada, et vältida rõhumuutusi suunajuhtventiilisüsteemis.
4WE10 suunajuhtklapi tavalised rakendused
Sa leiad4WE10 ventiilidkogu tööstuskeskkonnas. Tööpinkide rakendused kasutavad 4WE10 suunajuhtventiili töö kinnitamiseks, kus silinder peab lõikamise ajal jõuliselt välja sirutama ja asendit hoidma. Sissepritsevormimismasinad kasutavad 4WE10 klapitihvtide juhtimiseks, mis reguleerivad plastivoolu. Automaatsed koosteliinid kasutavad neid suunajuhtventiile valimis- ja asetamisrobotites diskreetsete positsioneerimisliigutuste jaoks.
The4WE10sobib suurepäraselt diskreetse juhtimisega – liikuge asendisse A, peatuge, liikuge asendisse B, peatuge. See suunaga juhtventiil ei saa proportsionaalse juhtimisega hästi hakkama, kuna see on avatud või suletud ja vahepeal pole midagi. Kui vajate muudetava kiiruse reguleerimist või täpset vooluhulga reguleerimist, mis pole 4WE10 pakutav, peaksite selle asemel kasutama 4WRPE seerias proportsionaalset suunajuhtventiili.
4WE10 klapi hooldamine
The4WE10eemaldatav pooli disain lihtsustab selle suunajuhtklapi hooldust. Kui teie 4WE10 mähis ebaõnnestub, saate selle asendada hüdrosüsteemi avamata. Ühendage lahti elektripistik, keerake lahti kinnitusmutter, tõmmake vana mähis välja ja paigaldage suunajuhtventiilile uus. 4WE10 mähis võib paigaldamise ajal pöörata, nii et saate paigutada elektripistiku kõikjal, kus see on kõige mugavam.
Pooli sisemine kulumine4WE10 suunajuhtventiilpõhjustab lõpuks suurenenud lekke ja aeglase reaktsiooni. Võite märgata, et silinder triivib aeglaselt, kui see peaks asendit hoidma, või teie 4WE10 lülitusaeg pikeneb. Sel hetkel soovite kas suunajuhtventiili ümber ehitada uute tihendite ja võib-olla uue pooliga või oma 4WE10 täielikult välja vahetada. Majanduslik arvutus sõltub teie tööjõukuludest ja klapihinnast.
Saastumisega seotud kleepumist4WE10kuvatakse katkendliku töö või täieliku käiguvahetuse ebaõnnestumisena. Mõnikord saate suunajuhtventiili funktsiooni taastada, loputades süsteemi ja vahetades filtreid, kuid kui 4WE10 poolil või aval on lööve, vajate suunajuhtventiili varuosasid.
4WE10 suunajuhtklapi hankimine
Bosch Rexroth sai alguse4WE10disainiga ja pakub kõige laiemat valikut suunajuhtventiile 53 erineva pooli konfiguratsiooniga. Nende 4WE10 ventiilid on suunajuhtventiilide võrdlusstandard. Hydac, Parker, Eaton Vickers ja Argo Hytos toodavad kõik ühilduvaid 4WE10 versioone, mis kinnitatakse samale liidesele. Hiina tootjad, nagu CML ja Huade, toodavad konkurentsivõimelisi 4WE10 alternatiive, mis säilitavad suunajuhtventiilide paigaldusstandardi.
Hinnakujundus eest4WE10 suunajuhtventiilulatub umbes 18–38 dollarini ühiku kohta, sõltuvalt kogusest, spetsifikatsioonidest ja tarnijast. 4WE10 ühikute minimaalsed tellimiskogused varieeruvad üksikutest tükist 50 või enamani, kusjuures suuremad tellimused toovad kaasa madalamad ühikuhinnad. Tavaliste 4WE10 konfiguratsioonide puhul on tarneaeg tavaliselt 10–15 päeva.
Standardimine tähendab, et saate hankida4WE10 suunajuhtventiilidmitmelt tarnijalt ja säilitada vahetatavus. Kriitiliste rakenduste jaoks võite varuda kahe erineva tootja 4WE10 klappe, et tagada, et te ei sõltu kunagi ühest tarneahelast oma suunajuhtventiilide puhul.
4WE10 piirangud ja millal kaaluda alternatiive
The4WE10 suunajuhtventiilsaab oma kavandatud rolliga hästi hakkama, kuid sellel on selged piirangud. 4WE10 juhtimise binaarne olemus tähendab, et see suunajuhtklapp ei sobi rakendustele, mis vajavad muutuvat kiirust või pehmet käivitust. Rõhulangused suure voolu korral muudavad 4WE10 ebatõhusaks pidevatel suure vooluhulgaga töödel. 4WE10 pooli konstruktsioonile omane sisemine leke tähendab, et see suunajuhtventiil ei hoia suletud keskusega konfiguratsioonides rõhku lõputult.
Kui vajate proportsionaalset kontrolli, mis ületab4WE10pakkumisi, vaadake integreeritud elektroonika ja proportsionaalsete solenoididega suunajuhtventiile. Kui vajate väga väikest leket, kaaluge 4WE10 asemel klappide tüüpi ventiile. Kui töötate vooluhulgaga, mis ületab märkimisväärselt 120 liitrit minutis, on järgmine suurus (NG16 või NG25) mõistlikum kui 4WE10 suunajuhtventiil.
The4WE10tehnoloogia on küps, mis tähendab, et te ei näe 4WE10 põhijõudluse dramaatilist paranemist. Hüdraulika innovatsioon on liikunud integreeritud diagnostikaga proportsionaalsete ja nutikate suunajuhtventiilide poole. 4WE10 on endiselt asjakohane rakendustes, kus selle võimalused vastavad nõuetele ja kus tõestatud, standardiseeritud suunajuhtklapi tehnoloogia kaalub üles uuemate lähenemisviiside eelised.
Õige 4WE10 konfiguratsiooni valimine
Valides a4WE10 suunajuhtventiilnõuab teie süsteemi parameetrite sobitamist klapi võimalustega. Arvutage oma vajalik voolukiirus ja veenduge, et see jääks 4WE10 tõhususe tagamiseks alla 80–100 liitri minutis. Kontrollige, kas teie rõhk jääb 315–350 baari piiridesse ja teie suunajuhtventiili jaoks on piisav ohutusvaru. Valige 4WE10 pooli tüüp, mis tagab teie rakendusele vajaliku tsentreerimiskäitumise.
Võtke arvesse oma paigalduskohas saadaolevat elektrivarustust ja määrake sobiv4WE10pooli pinge teie suunajuhtklapi jaoks. Mõelge hooldusele – kas keegi jõuab teie 4WE10 elektripistiku ja mähiseni, kui hooldust on vaja? Planeerige oma tagasivoolutorustiku torustik, et vältida suunajuhtventiili vasturõhuprobleeme.
The4WE10usaldusväärsus tuleneb selle sirgjoonelisest mehaanilisest disainist ja selle suunajuhtklapi taga olevatest küpsetest tootmisprotsessidest. 4WE10 tagab 4WE10 järjepideva kasutuse aastatepikkuse järjepideva kasutuse korral, kui seda kasutatakse õigesti oma tööpiirkonnas ja hooldatakse vastavalt põhilistele hüdrosüsteemi tavadele. See usaldusväärsus koos ülemaailmse kättesaadavuse ja konkurentsivõimelise hinnaga selgitab, miks 4WE10 suunajuhtventiil jääb tööstusliku hüdraulilise juhtimise standardvalikuks, hoolimata sellest, et see on üks vanemaid veel tootmises olevaid klapitehnoloogiaid.
Süsteemide puhul, mis vajavad mõõdukate voolukiiruste korral ainult diskreetset asendijuhtimist4WE10 suunajuhtventiilon praktiline ja hästi mõistetav lahendus. See ei anna teile uuemate tehnoloogiate keerukust, kuid 4WE10 ilmub iga päev tööle ja teeb oma tööd ilma draamata.
