Kas soovite mõista, mis on FCV-ventiil ja kuidas see töötab? Olete õiges kohas! Voolureguleerimisventiilid (FCV) on paljude tööstussüsteemide olulised osad ja see juhend aitab teil mõista kõike, mida peate nende kohta teadma.

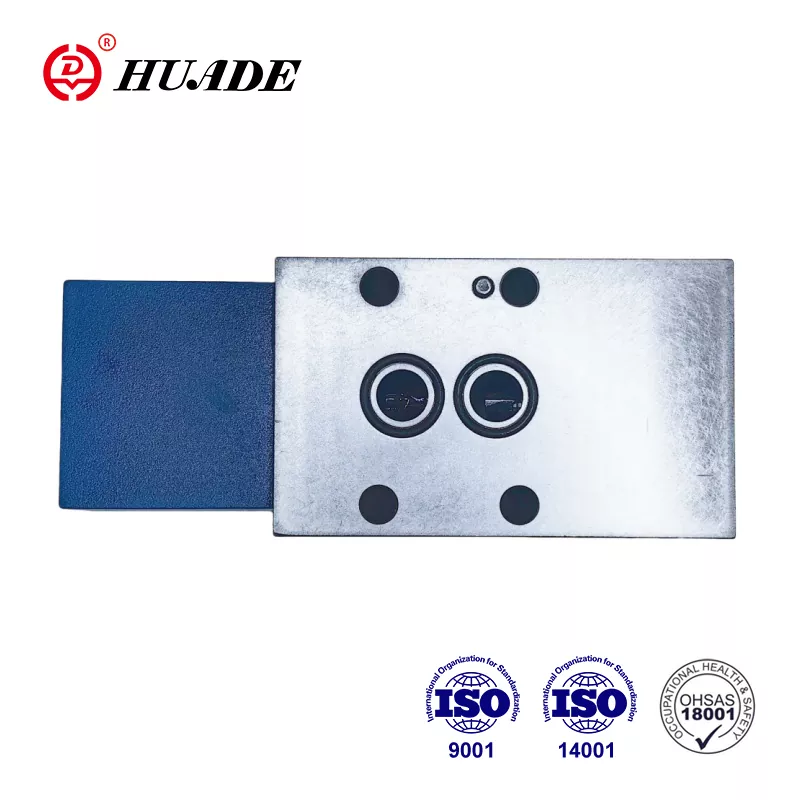

Mis on FCV klapp?
AnFCV ventiiltähistabVoolu reguleerimisventiil. Mõelge sellele kui nutikale segistile, mis suudab automaatselt reguleerida, kui palju vedelikku või gaasi läbi torude voolab. Käepideme pööramise asemel kasutavad need klapid arvutitelt või kontrolleritelt saadavaid signaale täpseks avamiseks ja sulgemiseks.
Kuidas FCV klapp töötab?
Kujutage ette, et kastate oma aeda voolikuga. Düüsi pigistades tuleb vett välja vähem. Selle vabastamisel voolab rohkem vett. FCV-klapp töötab sarnaselt, kuid seda juhivad pigem elektroonilised signaalid kui teie käsi.
Klapp tekitab torus piirangu (nagu vooliku pigistamine). See piirang reguleerib:
- Kui kiiresti vedelik voolab
- Rõhk süsteemis
- Temperatuuri reguleerimine
- Vedeliku tase paakides
FCV ventiilide tüübid
Voolureguleerimisventiile on mitut tüüpi, millest igaüks on mõeldud erinevateks töödeks:
1. Maakera klapid
Parim:Täpne voolu reguleerimine
Kuidas nad töötavad:Voolu juhtimiseks liigub pistik üles ja alla
Plussid
Väga täpne juhtimine, suurepärane väljalülitus
Miinused
Suurem rõhukadu, kallim
2. Kuulkraanid
Parim:Kiire sisse/välja juhtimine
Kuidas nad töötavad:Avaga pall pöörleb, et võimaldada või blokeerida voolu
Plussid
Kiire töö, madal rõhukadu
Miinused
Pole suurepärane täpseks drosseliks (kui pole spetsiaalselt loodud)
3. Liblikklapid
Parim:Suured torud, kulutõhusad lahendused
Kuidas nad töötavad:Voolu juhtimiseks pöörleb ketas
Plussid
Kompaktne suurus, madalam hind
Miinused
Vähem täpne kui maakera klapid
4. Membraanventiilid
Parim:Söövitavad või puhtad vedelikud
Kuidas nad töötavad:Paindlik diafragma juhib voolu
Plussid
Ei saastu, suurepärane puhaste rakenduste jaoks
Miinused
Piiratud temperatuuri- ja rõhuvahemik
Kuidas valida õige FCV klapp
Õige voolureguleerimisventiili valimine sõltub mitmest tegurist:
1. Mis on teie eesmärk?
- Sisse/välja juhtimine:Kuul- või liblikventiilid töötavad hästi
- Täpne drossel:Maakera klapid on teie parim valik
- Mõlemad:Otsige spetsiaalselt disainitud V-portidega kuulventiile
2. Millist vedelikku te kontrollite?
- Puhas vesi:Enamik klapitüüpe töötab hästi
- Söövitavad kemikaalid:Valige diafragma või spetsiaalselt kaetud ventiilid
- Paksud vedelikud:Vältige ventiile, mis võivad kergesti ummistuda
3. Suuruse ja rõhu nõuded
- Väikesed torud:Kere- või nõelventiilid täpsuse tagamiseks
- Suured torud:Liblikklapid kulude kokkuhoiuks
- Kõrge rõhk:Nõuetekohase võimsusega kuul- või keraventiilid
4. Vajalik juhtimistäpsus
- Jäme kontroll:Lihtsad liblikklapid
- Täpne juhtimine:Võrdsete protsendinäitajatega maakera klapid
FCV klapi ajamid: mis paneb need liikuma?
FCV ventiilid vajavad midagi nende avamiseks ja sulgemiseks. Neid nimetatakse täituriteks:
| Täiturmehhanismi tüüp | Plussid | Miinused | Parim jaoks |
|---|---|---|---|
| Pneumaatiline (õhu jõul töötav) | Kiire, usaldusväärne, ohutu ohtlikes piirkondades | Vajab suruõhuvarustust | Enamik tööstuslikke rakendusi |
| Elektriline | Väga täpne, lihtne arvutiga ühendada | Aeglasem kui pneumaatiline, vajab plahvatuskindlaid versioone | Rakendused, mis nõuavad täpset positsioneerimist |
| Hüdrauliline | Väga võimas, sobib suurtele klappidele | Keeruline, kallis, võimalikud lekked | Raskeveokite rakendused |
FCV ventiilide levinumad rakendused
Nafta- ja gaasitööstus
Kontrollige rõhku torustikes, juhtige voolu rafineerimistehastes, ohutussulgemissüsteeme
Elektrijaamad
Kontrollige katla veetaset, juhtige auruvoolu, jahutusveesüsteeme
Veetöötlus
Kontrollige kemikaalide doseerimist, hallake pumba voolukiirusi, juhtige süsteemi rõhku
Keemiline töötlemine
Täpne koostisainete segamine, temperatuuri reguleerimise süsteemid, ohutus isolatsioon
HVAC süsteemid
Hoone temperatuuri reguleerimine, õhuvoolu juhtimine, energiatõhususe optimeerimine
Peamised jõudlusfunktsioonid, millest aru saada
Voolukoefitsient (Cv)
See number näitab, kui suure vooluga klapp suudab toime tulla. Suurem Cv tähendab suuremat vooluvõimsust. See on nagu erinevate aiavoolikute mõõtmete võrdlemine – suuremad numbrid tähendavad, et rohkem vett saab läbi voolata.
Ulatusvõime
See kirjeldab, kui hästi suudab klapp juhtida nii suuri kui ka väikeseid vooluhulka. 50:1 ulatusega klapp suudab tõhusalt juhtida voolusid 2% kuni 100% oma maksimaalsest võimsusest.
Lekkeklassid
Need hinnangud näitavad, kui hästi klapp sulgub:
- I-IV klass:Metall-metalli tihendus (oodata on mõningaid lekkeid)
- V klass:Väga tihe sulgemine
- VI klass:Mullikindel (peaaegu ei leki)
Hooldus ja tõrkeotsing
Levinud probleemid:
- Valve ei reageeri:Kontrollige täiturmehhanismi võimsust ja signaale
- Halb kontroll:Võib vajada ümberkalibreerimist või trimmi väljavahetamist
- Leke:Sageli nõuab istme või tihendi väljavahetamist
- Kleepimine:Tavaliselt põhjustatud saastumisest või kulumisest
Hooldusnõuanded:
- Regulaarne puhastamine ja ülevaatus
- Kontrollige täiturmehhanismi õhuvarustust (pneumaatilised ventiilid)
- Monitori juhtsignaalid
- Vahetage tihendid ja tihendid vastavalt vajadusele
FCV ventiilide tulevik: nutikas tehnoloogia
Kaasaegsed FCV-ventiilid muutuvad targemaks:
Digitaalne suhtlus
- Ühendage otse arvutivõrkudega
- Saatke diagnostikateave
- Kaugseire võimalused
Ennustav hooldus
- Andurid tuvastavad probleemid enne rikkeid
- AI analüüsib jõudlusandmeid
- Vähendab ootamatuid seisakuid
Energiatõhusus
- Parem disain vähendab energia raiskamist
- Täiustatud materjalid kestavad kauem
- Väiksem keskkonnamõju
Tarnija valimine
FCV-ventiilide valimisel võtke arvesse järgmisi juhtivaid tootjaid:
- Emerson (bränd Fisher):Juhtventiilide tööstusharu liider
- Flowserve:Tugev õli- ja gaasirakendustes
- IMI kriitiline tehnika:Spetsiaalsed tõsised teeninduslahendused
- Siemens:Hea integreeritus juhtimissüsteemidega
Otsige tarnijaid, kes pakuvad:
- Tehniline tugi ja abi suuruse määramisel
- Kvaliteedisertifikaadid
- Kohalik teenindus ja varuosade olemasolu
- Koolitusprogrammid
Kulude kaalutlused
FCV ventiilide kulud varieeruvad suuresti sõltuvalt:
- Suurus:Suuremad klapid maksavad rohkem
- Materjalid:Eksootilised sulamid tõstavad hinda oluliselt
- Täpsusnõuded:Suurem täpsus maksab rohkem
- Sertifikaadid:Spetsiaalsed kinnitused lisavad kulusid
Eelarve planeerimise näpunäited:
- Võtke arvesse kogu omamiskulusid, mitte ainult alghinda
- Hooldus- ja energiakulude tegur
- Ärge üle täpsustage – valige oma vajadustele vastav kvaliteet
Järeldus
FCV-ventiilid on kaasaegsetes tööstussüsteemides üliolulised komponendid. Põhitõdede – tüübid, rakendused ja valikukriteeriumid – mõistmine aitab teil teha paremaid otsuseid olenemata sellest, kas te neid süsteeme täpsustate, ostate või hooldate.
Pidage meeles neid põhipunkte:
- Sobitage klapitüüp vastavalt oma konkreetsetele rakendusvajadustele
- Kaaluge nii esialgset maksumust kui ka pikaajalist töötamist
- Ärge unustage täiturmehhanisme ja juhtimisnõudeid
- Planeerige hooldust ja tulevasi uuendusi
Ükskõik, kas juhite vett hoones, haldate kemikaale tehases või käitlete naftat ja gaasi rafineerimistehases, on õige FCV-ventiil süsteemi jõudluses, ohutuses ja tõhususes kõikvõimalik.
Kas vajate abi oma rakenduse jaoks sobiva FCV-ventiili valimisel? Konsulteerige kogenud inseneride ja tarnijatega, kes juhendavad teid teie konkreetsete nõuete alusel valikuprotsessis.
