Huade avatud keskuse mitme tee klapp on spetsiaalne hüdrauliline ventiil. Selle omadus on see, et kui klapi südamik on keskmises asendis, võib hüdraulilise pumba hüdraulilise õli väljund voolata õlimahutisse läbi mitme tee klapi. Avatud keskpunkti mitmetee klapp võtab tavaliselt kasutusele kuuesuunalise mitmesuunalise klapi struktuuri. Hüdraulilise pumba väljalaskeava peamine õliskeem on jagatud kaheks vooluringiks: paralleelne õliskeem (paralleelne kanal) ja ümbersõiduõli ahel (avatud keskkanal). Avatud keskuse mitme teeventiili kiiruse reguleerimine võtab kasutusele mööda möödasõidu ja õli sisselaskeava. Kiiruse reguleerimise efekt saavutatakse õlisilindri ja õlimahuti avakogus läbi klapi südamiku drossel.
| Struktuuriomadused | Üldstruktuur |
| Paigaldamine ja kinnitamine | 2 × M8 poldid |
| Rõhuühendus | Avatud keskel mitme teeventiil |
| Ümbritsev temperatuur | -40 kuni +60 ℃ |
| Õlivahend | Mineraalhüdrauliline õli |
| Viskoossusvahemik | Lubatud 12 ~ 800mm2/s |
| Soovitatav vahemik 20 ~ 100mm2/s | |
| Õli temperatuur | -15 kuni 80 ℃ |
| Filteritase | Õli tahke saastumise tase NAS1638 tase 10 |
| Maksimaalne töörõhk | P = 250 bar, t = 50bar, a, b = 300bar |
| Nimivool | 40L/min |
| Klapi põhireisimine | ± 6mm |
| Spooli liikumapanev jõud | Vähem kui 200n |
Funktsioonid:
▶ Võtke kasutusele integreeritud kujundus, et juhtida vedeliku voolu suunda stardi-, töö- ja peatumisseisundis
▶ Rõhk kuni 250barini
▶ Voogini 40l/min

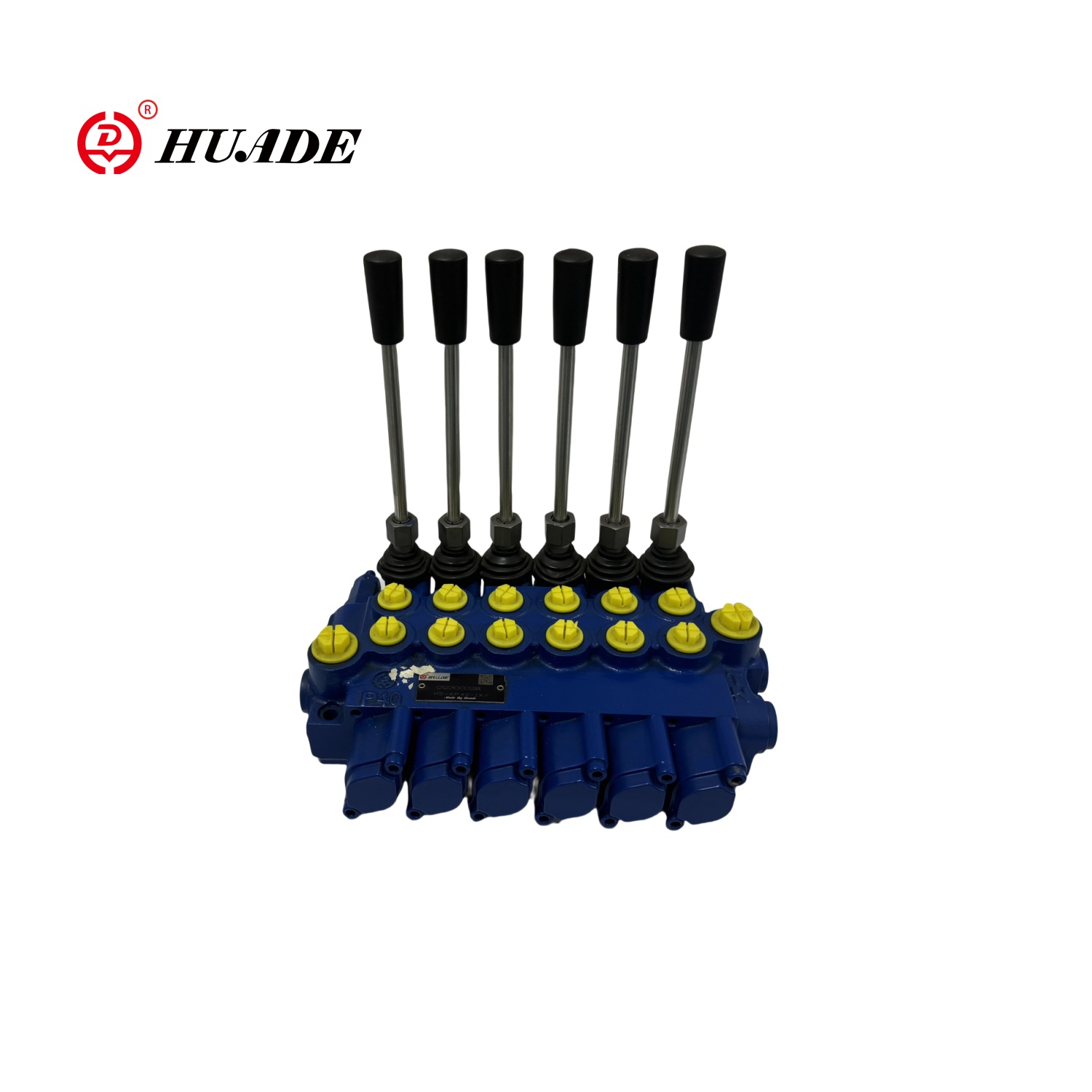

▶ 6-üksuse integreeritud struktuur
▶ Avatud kesktüüp
Rakendus:
Avatud keskpunkti mitme tee ventiili kasutatakse peamiselt söepuurimisplatvormides, kraanades ja puurimisplatvormides.
