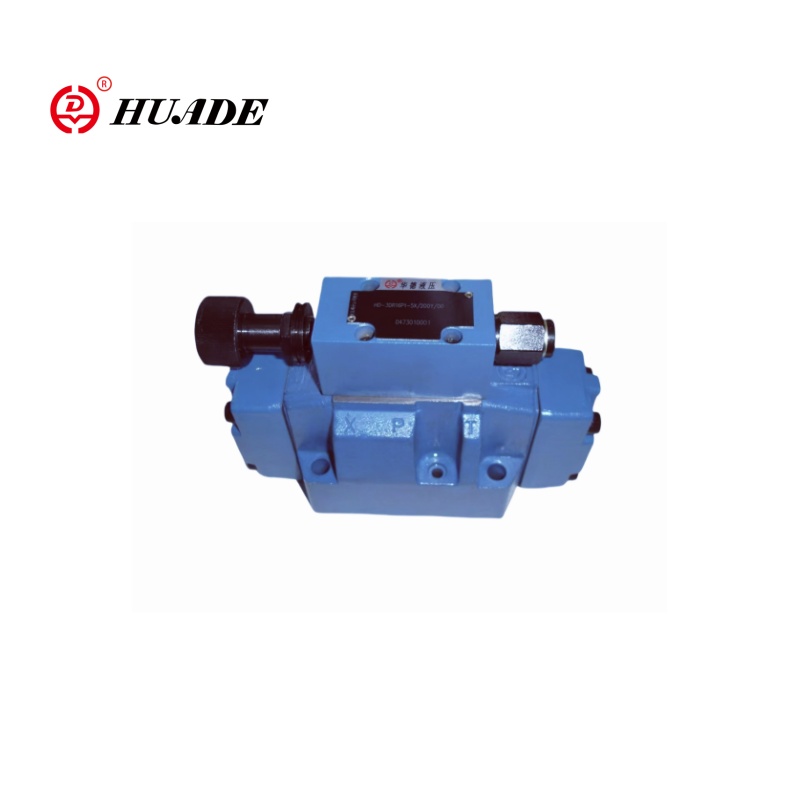

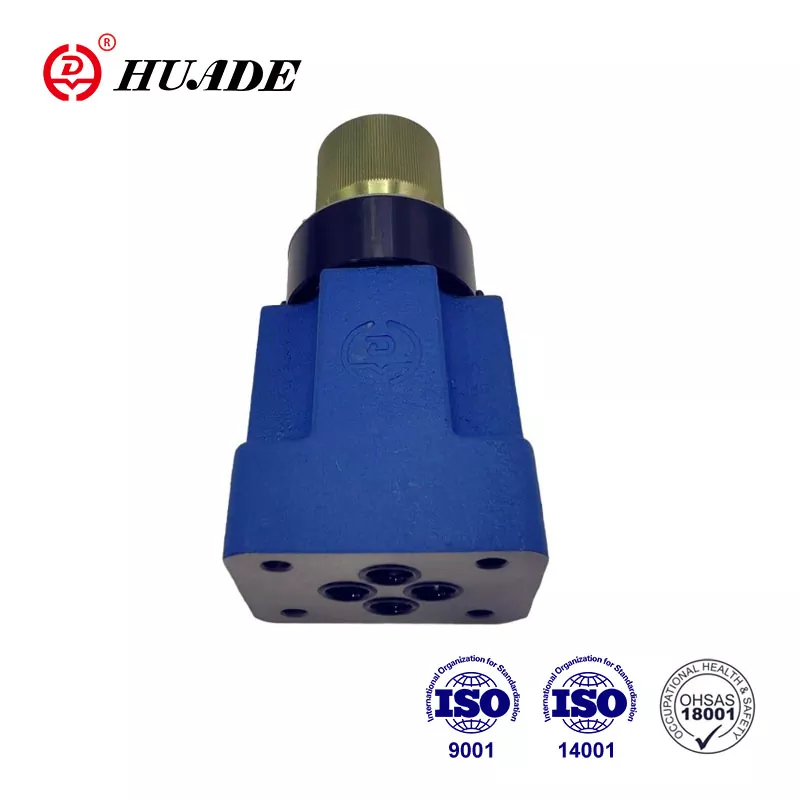

Piloot töötas kolmesuunalise proportsionaalse rõhu vähendava ventiili 3DR16P-5X on suure jõudlusega hüdraulilise juhtimisselemend. Huade proportsionaalset rõhu vähendavat ventiili 3DR16P-5x kasutatakse peamiselt süsteemi rõhu vähendamiseks ja piiramiseks, et tagada hüdraulilise süsteemi säilitamine stabiilse rõhutaseme säilitamiseks. 3DR16P-5X, kus "3DR" tähistab kolmesuunalist rõhu vähendavat klapi seeriat, "16" tähistab suurust, "p" tähistab rõhukontrolli ja "5x" tähistab konfiguratsioonikoodi. Huade 3DR16P-5X proportsionaalne klapp võib asendada sama mudeli, mida pakutakse Rexroth.
| Üld- | ||
| Kaal kg | 8 | |
| Paigaldusasend | Valikuline | |
| Ümbritseva temperatuurivahemik ℃ | -30 kuni+50 | |
| Hüdrauliline | ||
| Nominaalne surveriba | 315 | |
| Maksimaalne töörõhk | -Port P Bar | 315 |
| -Sopp baar | 250 | |
| - sadama baar | Eraldi ja survetu tank | |
| Rõhuseade | -Minimaalne riba | Sõltuvalt voolust |
| -Maksimaalne riba | 50; 100; 200; 250 | |
| Maksimaalne voog l/min | 220 | |
| Hüdrauliline vedelik | Mineraalõli (HL, HLP) kuni DIN 51524 1); Kiire biolagunevad hüdraulilised vedelikud VDMA 24568 (vt ka RE 90221); Hetg (vägistamise seemneõli) 1); HEPG (polüglükoolid) 2); Hees (sünteetilised estrid) 2); Muud soovi korral hüdraulilised vedelikud | |
| Hüdraulilise vedeliku temperatuuri vahemik ℃ | -30 kuni +80 (NBR -tihendid) -20 kuni +80 (FKM -tihendid) | |
| Viskoossuse vahemik MM2/s | 10 kuni 800 | |
| Lubatud max. Hüdraulilise vedeliku puhtuse klassi saastumise aste ISO 4406 (C) | Klass 20/18/15 3 | |
Funktsioonid:
▶ Ventiil redutseerimiseks (p kuni a) ja (A kuni t) süsteemi piiramine
▶ alamplaadi kinnitamiseks
▶ 4 rõhuhinnanguid
▶ 4 kohandamissemente, valikuline:
● Pöördnupp
● Hülss koos kuusnurga ja kaitsekorgiga
● Lukustatav pöörlev nupp koos skaalaga
Pöördnupp skaalaga
Rakendus:
Proportsionaalne rõhu redutseeriv ventiil 3DR16P-5X sobib hüdrosüsteemide jaoks, mis vajavad ülitäpset rõhukontrolli, näiteks sissepritsevormimismasinad, ehitusmasinad ja ülitäpsed tootmisseadmed.
Tüüpi 3DR-i rõhu kontrollventiilid on sekundaarse vooluringi rõhutamisfunktsiooniga 3-suunalised rõhu vähendavad ventiilid. Neid kasutatakse süsteemi rõhu vähendamiseks.

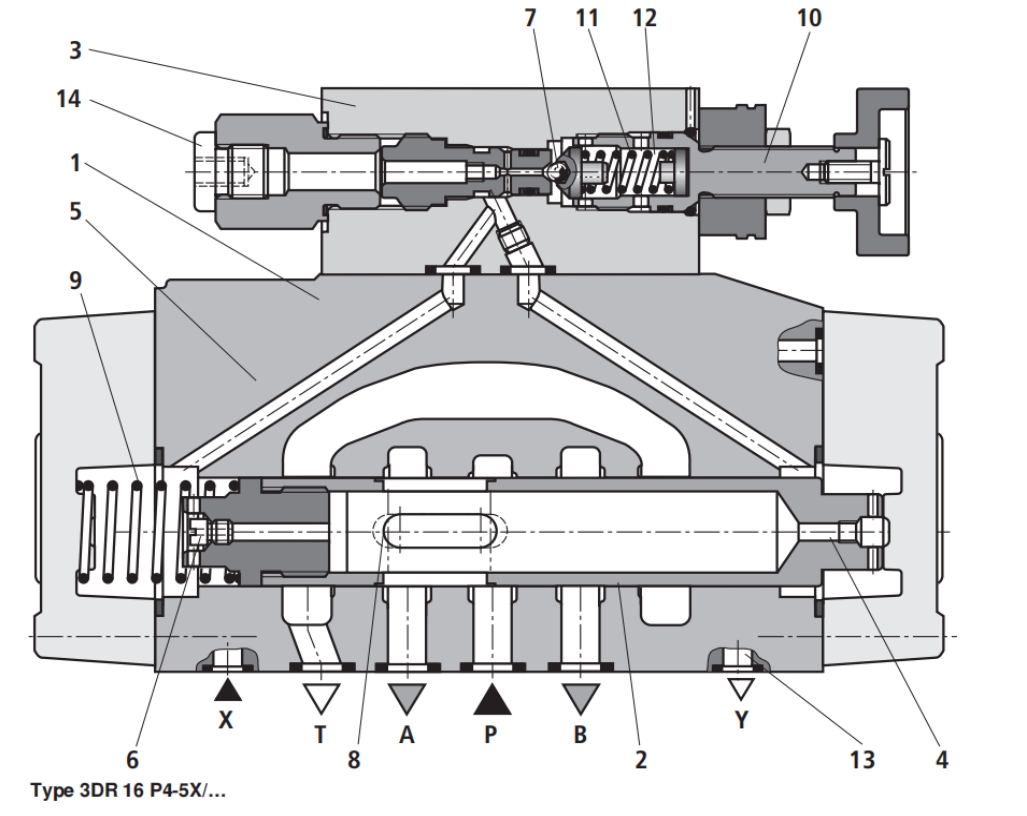

Rõhu redutseeriv ventiil koosneb põhiliselt põhiklapist (1) koos juhtimispooliga (2) ja pilootkontrollventiiliga (3) rõhu reguleerimise elemendiga (10).
Stardiseasendis on klapp avatud. Hüdrauliline vedelik võib voolata kanalilt P -st kanalile A ilma piiranguteta.
Rõhk kanalil A rakendatakse ava (4) kaudu pooli piirkonda survevedru vastas (9). Samal ajal avaldatakse rõhku avaprooli (2) ja kanali (5) kaudu palli (7) vedruga koormatud küljele (3).
Sõltuvalt survevedru (11) rõhu seadistusest koguneb pallist ülesvoolu (7) ja kanalil (5) ning hoiab juhtimispooli (2) avatud asendis. Hüdrauliline vedelik voolab kanalilt p kaudu juhtimispooli (2) kaudu, et kanalil A kanal A koguneb, mis ulatub kõrgema väärtuseni kui surveväärtus survevedrul (11) ja tõstab palli (7).
Juhtimispooli (2) liigub suletud asendisse. Nõutav alarõhk saavutatakse siis, kui rõhk kanalil A -s ja surve väärtus on seatud survevedrul (11)
Tasakaal.
Kui kanali A rõhk suureneb veelgi tähtajale mõjuvate väliste jõudude tõttu, lükatakse kontrollpool (2) veelgi survevedruga (9). See avab ühenduse kanal T ja kanali A vahel juhtpolli (2) kaudu (8). Paagi jaoks välja lastud hüdraulilise vedeliku kogus tagab, et rõhk enam ei suurene.
Pilootõli tühjendatakse alati vedrukambrist (12) sadama Y -s asuva pilootjoone kaudu. See tuleb alati tagasi lükata nullsurvega paagile.
Rõhu gabariidi port (14) võimaldab kontrollida kanali A vähendatud rõhku.
