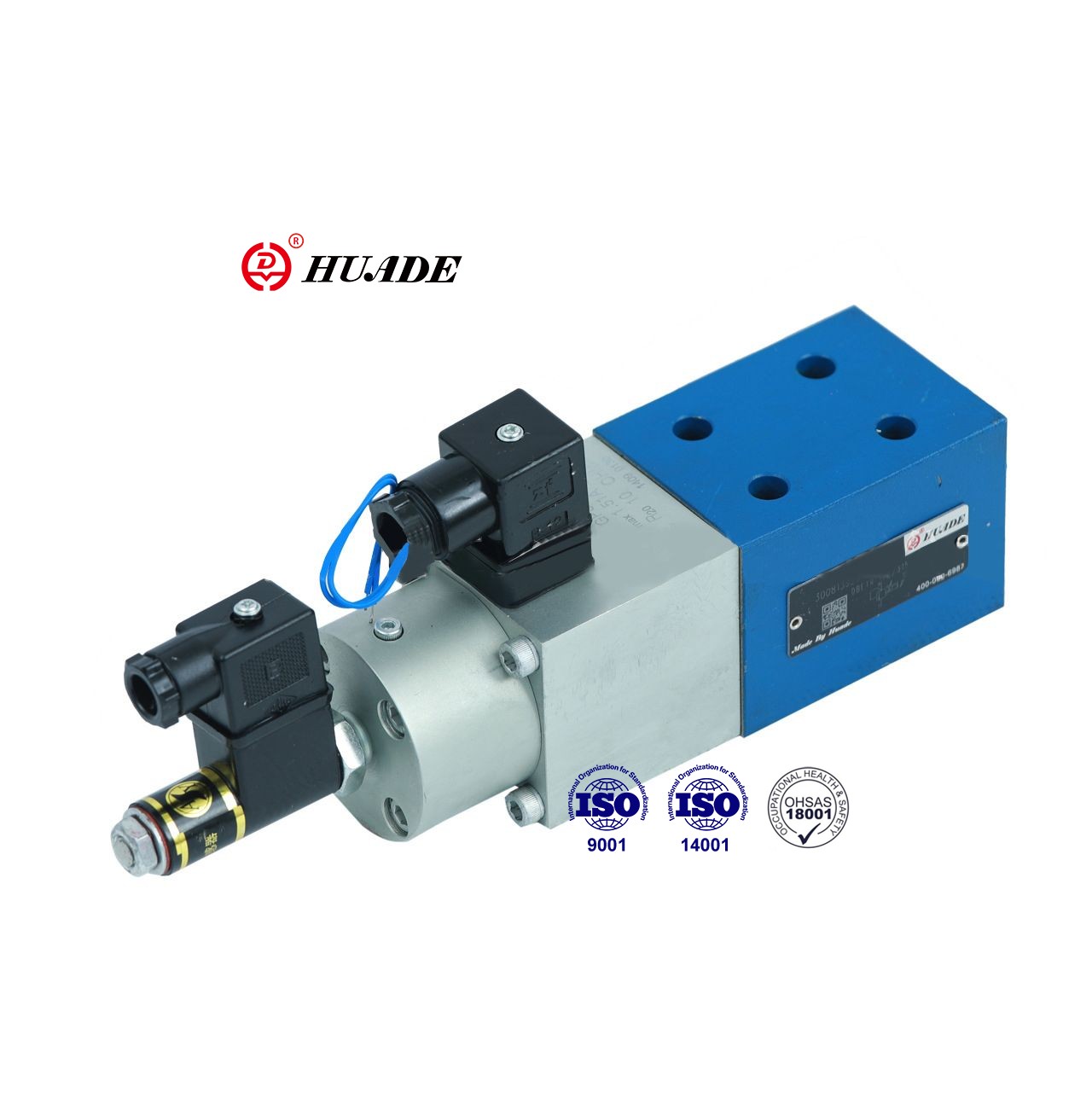

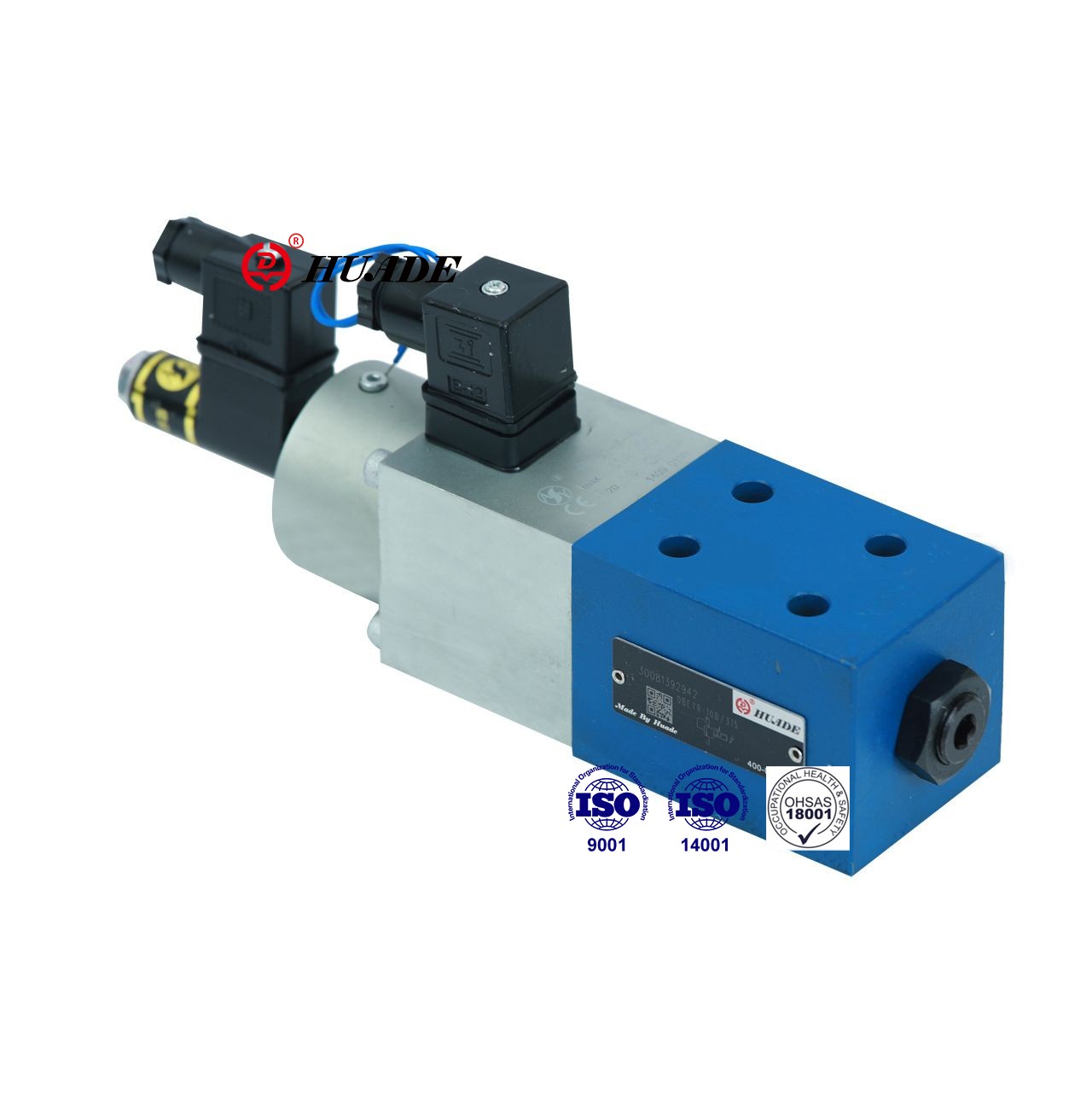

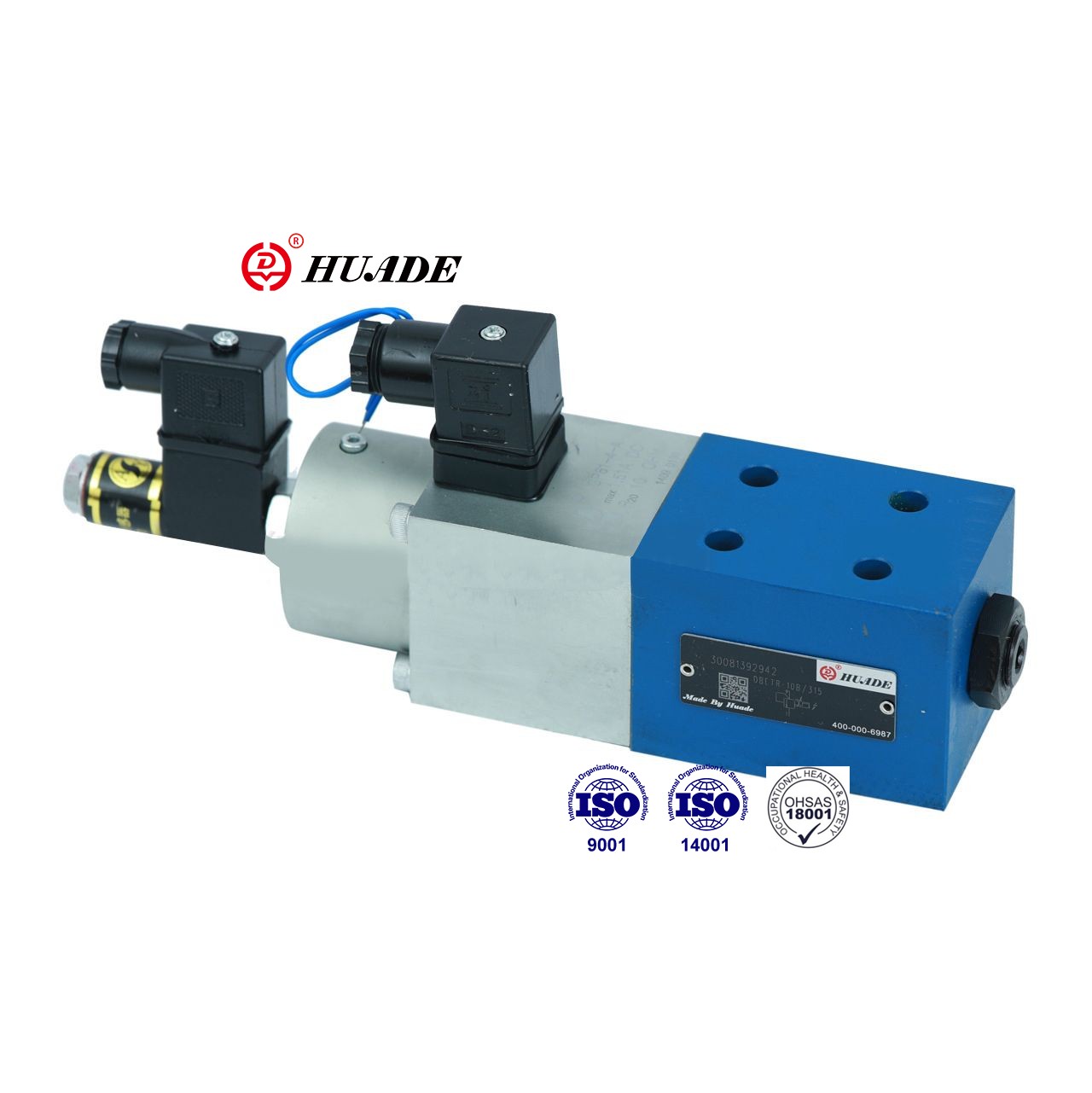

See proportsionaalne rõhualandusklapp DBETR reguleerib rõhku proportsionaalselt elektrilise käsu väärtusega. DBTR-ventiili kasutatakse laialdaselt suletud süsteemides kaugjuhtimissüsteemi rõhuga. Huade DBETR-ventiilid kasutavad samu standardeid, mis Rexrothi tooted. See proportsionaalse rõhu klapp DBETR võib asendada sama seeria tooteid ja hind on suhteliselt taskukohane.
| Hüdrauliline | |||
| Max seadistatav rõhk (MPa) | Surveaste 2,5 MPa | 2.5 | |
| Surveaste 8,0 MPa | 8 | ||
| Surveaste 18,0 MPa | 18 | ||
| Surveaste 31,5 MPa | 31.5 | ||
| Min. seadistatav rõhk (MPa) | (vt iseloomulikud kõverad) | ||
| Maksimaalne töörõhk (MPa) | port T (rõhu reguleerimisega) | 0.2 | |
| port T (ilma rõhu reguleerimiseta) | 10 | ||
| port P | 31.5 | ||
| Maksimaalne vooluhulk (l/min) | Surveaste 25 | 10 | |
| Surveaste 80 | 3 | ||
| Surveaste 180 | 3 | ||
| Surveaste 315 | 2 | ||
| Saastumise aste (μm) | ≤20 (10. soovitus) | ||
| Hüsterees (%) | < 1 maksimaalsest seadistatav rõhk | ||
| Korratavus (%) | < 0,5 maksimaalsest seadistatavast rõhust | ||
| Lineaarsus (%) | 180; Rõhuaste 3 kuni 18 MPa | ≤ 1,5 maksimaalsest seadistatavast rõhust | |
| 315; Rõhuaste 6 kuni 31,5 MPa | |||
| Tüüpiline varieeruvus (%) | Klapp | ± 3 maksimaalsest seadistatav rõhk | |
| Elektriline juhtimine | ＜0,5 | ||
| Astmeline vastus 0 kuni 100% (ms) | Reageerimisaeg (Pmin-Pmax) | Reageerimisaeg (Pmax-Pmin) | |
| Rõhuaste 2,5 ja 18MPa 0 kuni 100 | 100 | 50 | |
| Rõhuaste 31,5 MPa 0 kuni 100 | 150 | 100 | |
| Survevedelik | Mineraalõli (NBR-tihendi jaoks), fosfaatester (FPM-tihendi jaoks) | ||
| Viskoossusvahemik (mm2/s) | 2,8 kuni 380 | ||
| Survevedeliku temperatuurivahemik (°C) | -20 kuni +70 | ||
| Paigaldusasend | valikuline | ||
| Kaal (kg) | 4 | ||
| Elektriline | ||||
| Seotud võimendi | VT-5003S30 | |||
| Toitepinge | DC | |||
| Pooli takistus (Ω) | Külma väärtus 20 °C juures | 10 | ||
| Max soe väärtus | 13.9 | |||
| (Tööseisund) Kohustus | Pidev | |||
| Survevedeliku temperatuur (°C) | +50 | |||
| Võimendi pinge | täielikult pendeldama | 24±10% | ||
| pendeldama kolm elektriallikat | 24 kuni 35 | |||
| Max energiatarve (VA) | 50 | |||
| Mähise takistus temperatuuril 20 °C (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Induktiivsus (muundur) (mH) | 6 kuni 8 | |||
| Ostsillaatori sagedus (muundur) (KHz) | 2.5 | |||
| Kaitse vastavalt DIN 40 050 | IP65 | |||
Omadused:
▶Madal hüsterees
▶ Hea korratavus,
▶Vedru eelpinge elektriline suletud ahela asendi juhtimine
▶Proportsionaalne solenoidi käivitamine induktiivse asendianduriga (rõhk tasakaalustatud)
▶Klappide ja elektrooniline juhtimine ühest allikast
Rakendus:
Proportsionaalne rõhualandusklapp DBETR on laialdaselt kasutusel erinevates valdkondades nagu kergetööstus, tööpingid, metallurgia jne.
Klapp koosneb põhiliselt korpusest (1), proportsionaalsest solenoidist (2) koos induktiivse asendianduriga (3), ventiilipesast (4) ja klapitaldrist (5)
Rõhk seadistatakse käsuväärtuse potentsiomeetri (0 kuni 9 V) reguleerimisega. Käsu väärtuse reguleerimine põhjustab survevedru pingutamise elektrooniliste juhtseadiste ja proportsionaalse solenoidi (2) kaudu. Survevedru (6) pinge, st vedruplaadi (7) asendi määrab induktiivne asendimuundur (3). Kõik kõrvalekalded käsu väärtusest korrigeeritakse suletud ahela asendijuhtimisega.
Selle põhimõtte kasutamine välistab solenoidi hõõrdumise mõju.
Eelised:
- Madal hüsterees
- Hea korratavus
Proportsionaalse rõhualandusklapi sümbolid DBETR
