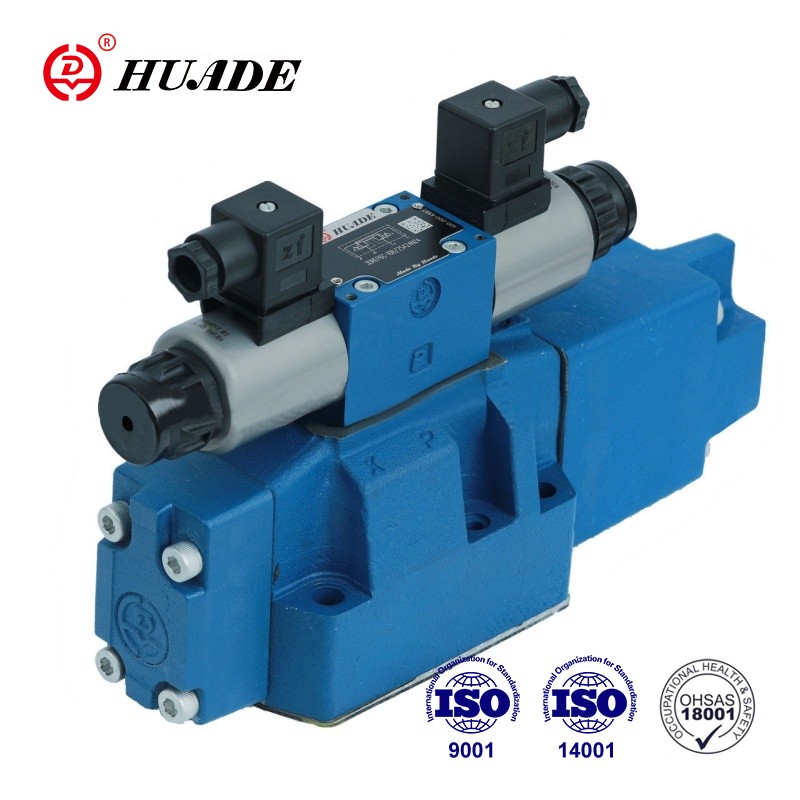

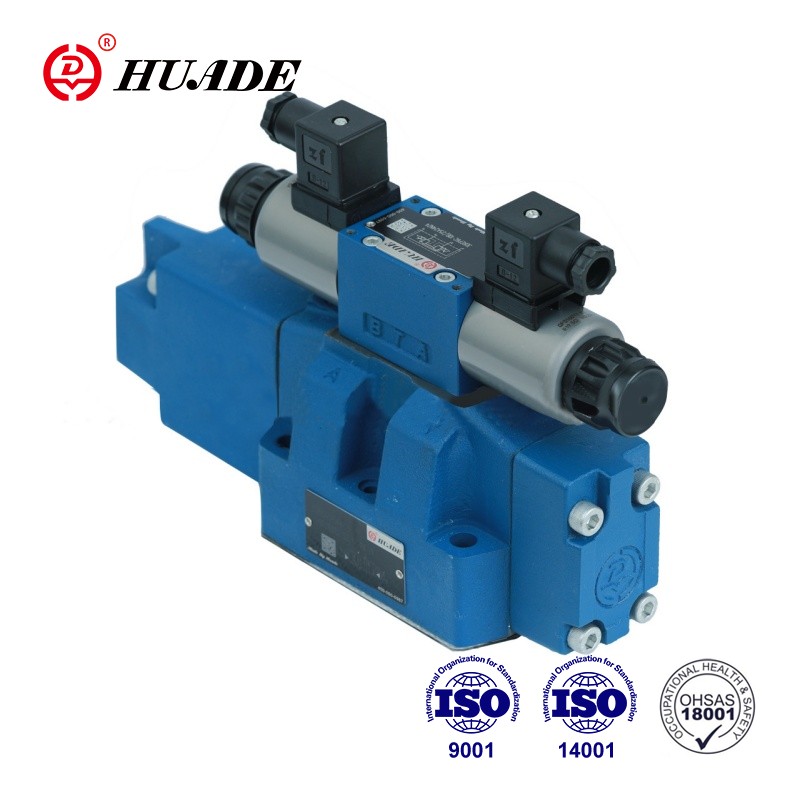

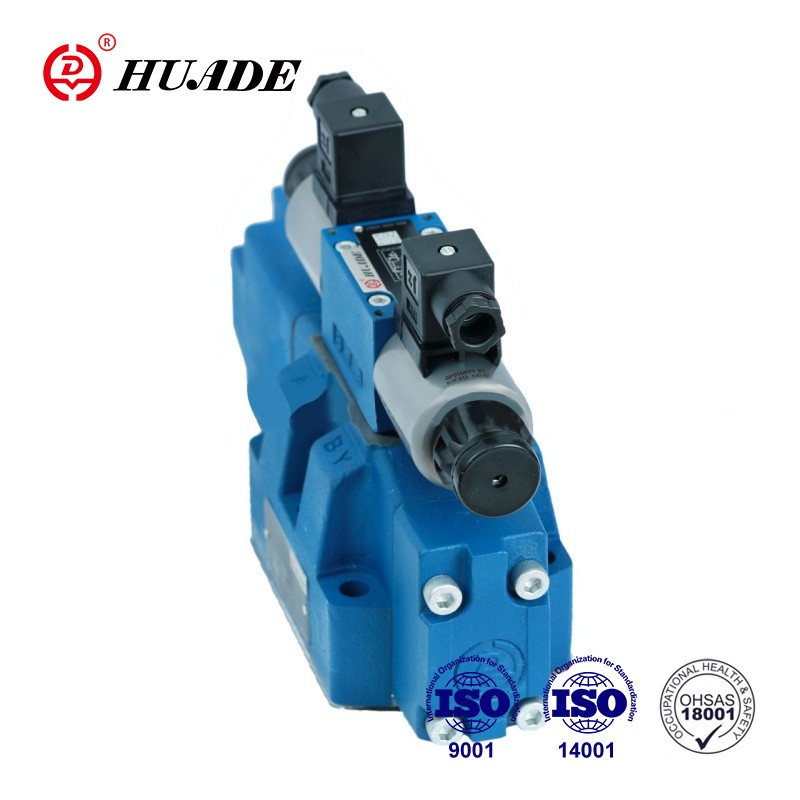

HD-4WRZ tüüpi klapid on 4-suunalised ventiilid, mida käivitatakse proportsionaalsete solenoidide kaudu. Neid kasutatakse voolu suuna ja kiiruse reguleerimiseks. Huade Hydraulic on tutvustanud Rexrothi kõrgtehnoloogiat. Pärast aastatepikkust sõltumatut uurimis- ja arendustegevust on Huade toodetud proportsionaalsetel ventiilidel suurepärane jõudlus, mis on võrreldav tipptasemel kaubamärkide omadega.
| Hüdrauliline | |||||
| Nominaalne suurus | 10 | 16 | 25 | 32 | |
| Töörõhk | pilootõli tarnimine väline | 3-10 | |||
| - Pilootventiil (MPa) | pilootõlivarustus sisemine | 10~31,5 | 10-35 | ||
| - Peaventiil (MPa) | 31.5 | 35 | |||
| Tagasivoolutoru rõhk (MPa) | Port T (pilootõli äravoolu välimine) | 31.5 | 25 | 25 | 15 |
| Port T (pilootõli äravoolu vahe) | 3 | ||||
| Port Y | 3 | ||||
| Pilootõli maht (cm3) pooli liikumiseks 0–100% | 1.7 | 4.6 | 10 | 26.5 | |
| Juhtõli voolu pordis X ja Y (L/min) sisendsignaali astmelise vormi jaoks 0–100% | 3.5 | 5.5 | 7 | 15.9 | |
| Voolu läbi peaventiili (l/min) | 170 | 460 | 870 | 1600 | |
| Hüsterees % | ≤6 | ||||
| Survevedelik | Mineraalõli 1 vastavalt standardile DIN 51 524 | ||||
| Survevedeliku temperatuurivahemik (℃) | -20-80 | ||||
| Viskoossusvahemik (mm2/s) | 20 ~ 380 | ||||
| Paigaldamine | valikuline, eelistatavalt horisontaalne | ||||
| Versiooni WRZ kaal... (WRZE jaoks"lisaks 0,2 kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Elektriline | |||
| Klapi tüüp | SEP | KEEMAB | |
| Pinge tüüp | DC | ||
| Maksimaalne vool (A) | 1.5 | 2.5 | |
| Solenoidi pooli takistus (Ω) | Külma väärtus temperatuuril 20 ℃ | 4.8 | 2 |
| Max.sooja väärtus | 7.2 | 3 | |
| Kaitse | IP65 | ||
| Spiraali temperatuur (℃) | kuni 150 | ||
| Tollimaksu % | 100 | ||
| Juhtelektroonika | HD-VT-VSPA2-50-1X/. | integrated control electronics | |
Omadused:
▶Pioodiga juhitav proportsionaalne suundventiil
▶Alamplaadi paigaldamiseks
▶Voolu suuna ja kiiruse juhtimine
▶Vedrukeskne juhtpool
▶Klappide ja proportsionaalne juhtelektroonika ühest allikast
Rakendus:
HD-4WRZ ventiilide ülesanne on juhtida voolu suunda ja kiirust.
Klapp koosneb põhiliselt: juhtventiilist ①, põhipoolist ④, peaventiilist ⑥ ja tsentreerimisvedrust ③. Kui solenoid B on välja lülitatud, liigub juhtpool ② paremale. Juhtklapi õlivarustus on sisemine pordi P kaudu või väline pordi X kaudu. Pilootõli voolab juhtventiili ① kaudu survekambrisse. ja liigutab põhipooli ④ proportsionaalselt elektrilise sisendsignaaliga. Ühendus punktist P A-sse ja B-st T-sse toimub progresseeruvate vooluomadustega ava tüüpi ristlõigete kaudu.
Kui solenoid A on välja lülitatud, liigub põhipool vasakule. Ühendus punktist P punktist B ja punktist A punkti T. Solenoidi, juhtpool ja juhtpool ④ pingest vabastamine nihutatakse tagasi oma keskele. positsioonid.
Proportsionaalse suundventiili 4WRZ-7X sümbol
Pilootõli tarnimine
