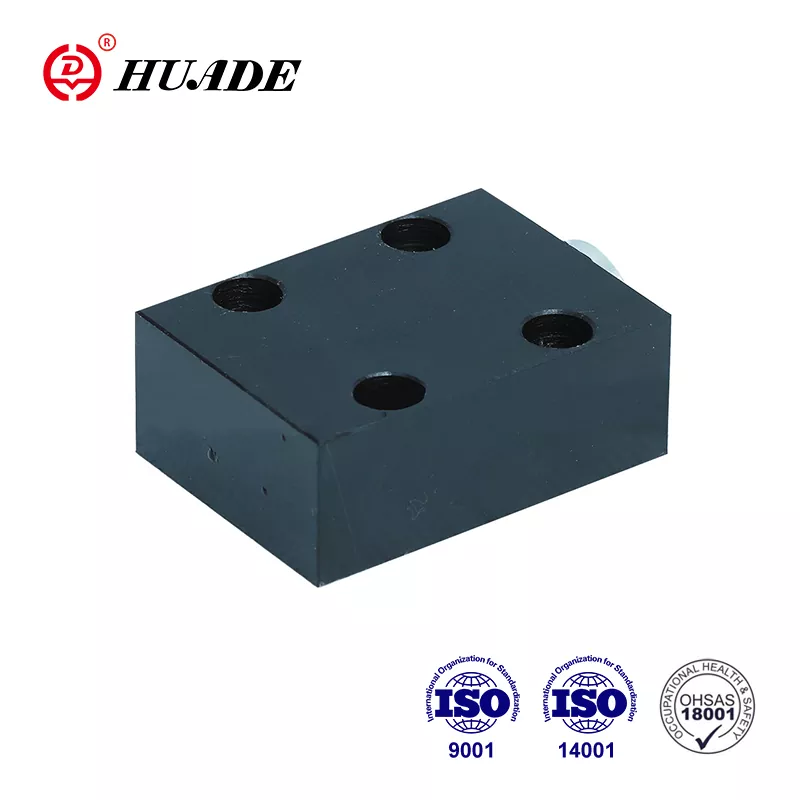

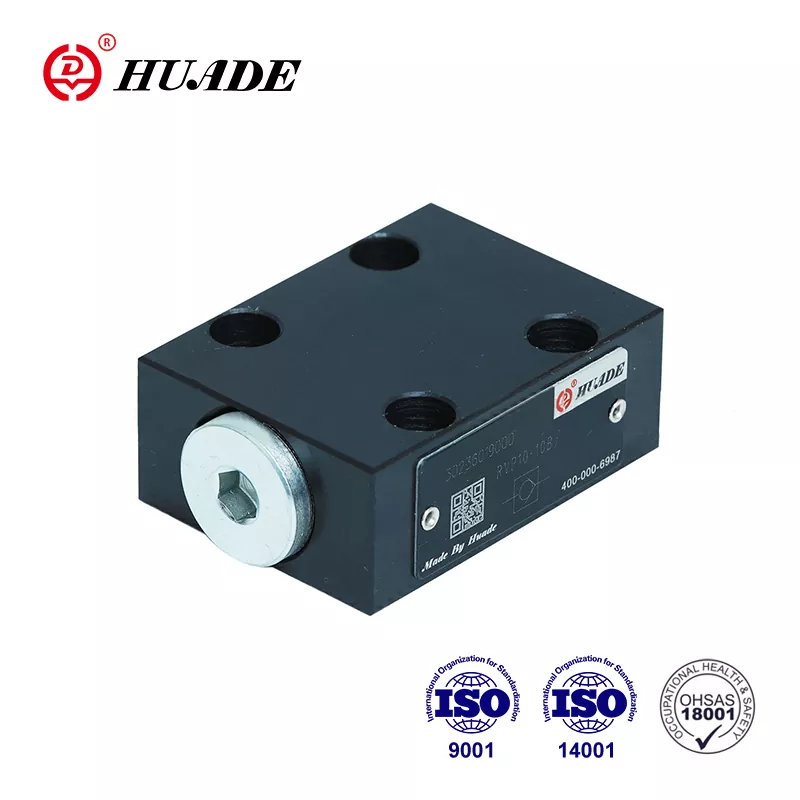

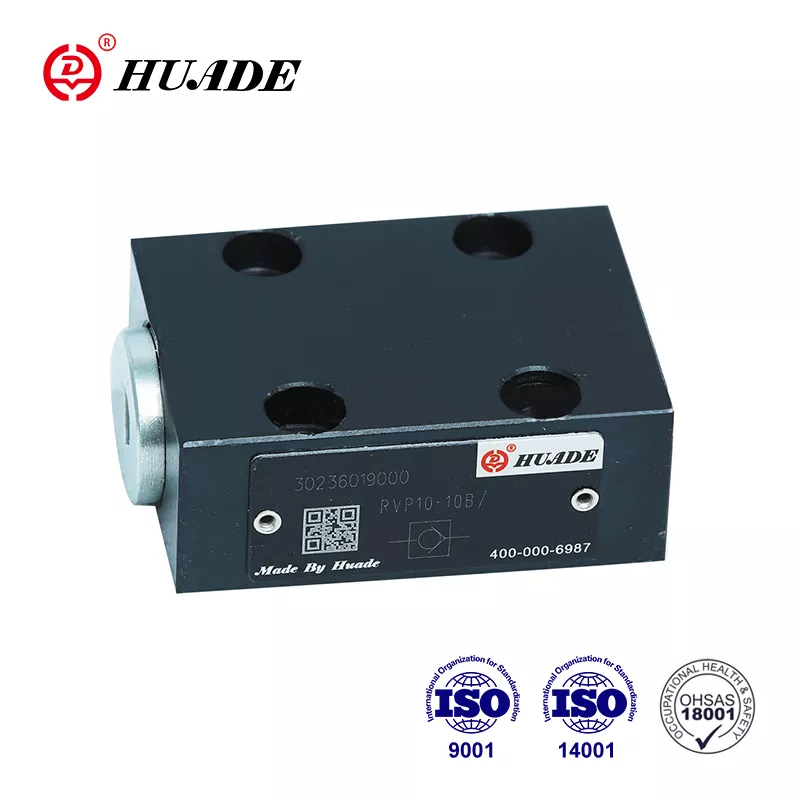

Hiina juhtiva hüdraulilise jõuülekande ja juhtimistehnoloogia tootjana on Huade teinud Rexrothiga koostööd enam kui 7 aastat alates 1979. aastast. Huade® tagasilöögiklapp RVP 16 võib täielikult asendada Rexrothi RVP 16. Huade kaup vastab rahvusvahelistele standarditele, nimelt ISO9001, ISO14001 ja OH SAS18001. Tehases on hea kontrollisüsteem, mis tagab kõikide toodete suurepärase kvaliteedi enne tehasest lahkumist. Huade® tagasilöögiklappi RVP 16 saab laialdaselt kasutada inseneri- ja ehitusmasinate, metallurgia, tööpinkide, keskkonnakaitse, laevaehituse, kosmosetööstuse, raudteetransiidi, nafta ja naftakeemia, sõjatööstuse ja muudes valdkondades. See on Hiinas tuntud riiklik kaubamärk.
|
Tehnilised andmed |
|||||||||
|
Suurus |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Töörõhk, max (MPa) |
31.5 |
||||||||
|
Avanemisrõhk (MPa) |
0.05 |
||||||||
|
Survevedelik |
mineraalõlid või fosfaatester |
||||||||
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
||||||||
|
Viskoossusvahemik (mm2/s) |
2,8 ~ 500 |
||||||||
|
Fikseerimisasend |
valikuline |
||||||||
|
kaal (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Omadused:
▶ Alusplaadi ühendus
▶ Lekkevaba sulgemine ühes suunas
Rakendus:
Tagasilöögiklappi RVP 16 kasutatakse peamiselt pumba väljalaskeava juures vasturõhuklapi ja möödavooluventiilina.
See on väikese rõhukaoga klapikonstruktsioon. Sümbol ja struktuuriskeem on nagu allpool näidatud. Selle tagasilöögiklapi RVP 16 ülesandeks on eelistatavalt sulgeda vooluleke ühes suunas ja võimaldada vaba voolu vastassuunas. Põhimõtteliselt koosneb see korpusest (1), hoovast (2), survevedrust (3) ja vedruiste(4). Laua (2) käik, mis on juhitud selle välisläbimõõdule, on piiratud mehaanilise tõkkega. Sisseehitatud survevedru (3) toetab sulgemisliikumist. Lisaks hoiab survevedru (3) hoova (2) suletud asendis isegi siis, kui klapi ei voola läbi.
Sümbol
Struktuuriskeem
①Korpus ②Poppet ③Vedru ④Vedruiste
1. Vedelik tuleb filtreerida. Minimaalne filtri peenus on 20 ㎛.
2. Paak peab olema tihendatud ja õhu sissepääsule peab olema paigaldatud õhufilter
3. Tooted ilma alamplaadita tehasest lahkumisel, vajadusel tellige spetsiaalselt.
4. Klapi kinnituskruvid peavad olema kõrge intensiivsusega (klass 10.9). Valige ja kasutage neid näidisraamatus loetletud parameetrite järgi
5. Klapiga ühendatud pinna karedus peab olema 0,8.
6. Vastav detaili pinnaviimistlus peab olema 0,01/100 mm.
