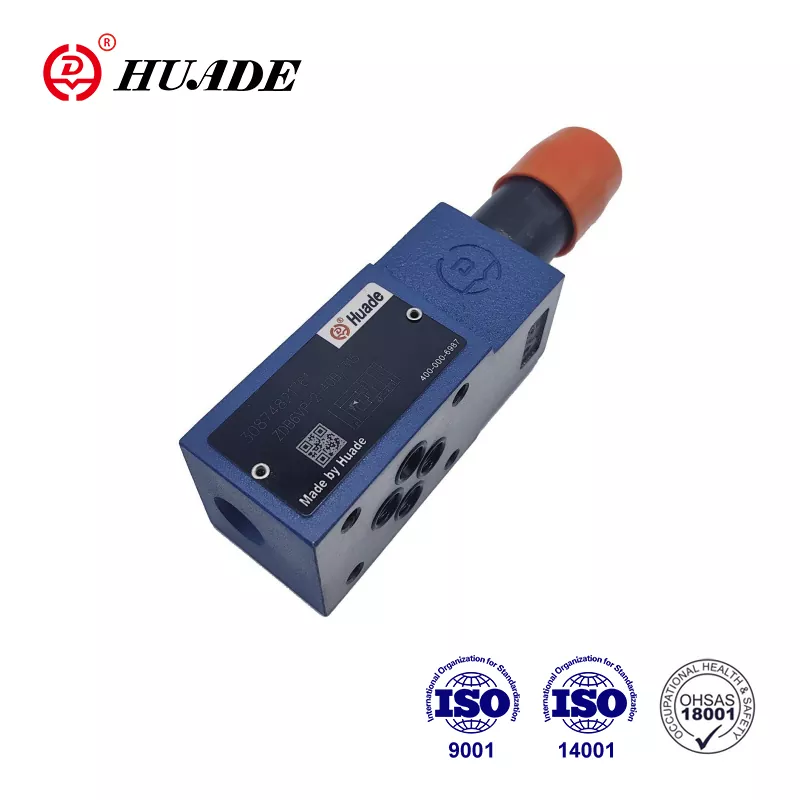

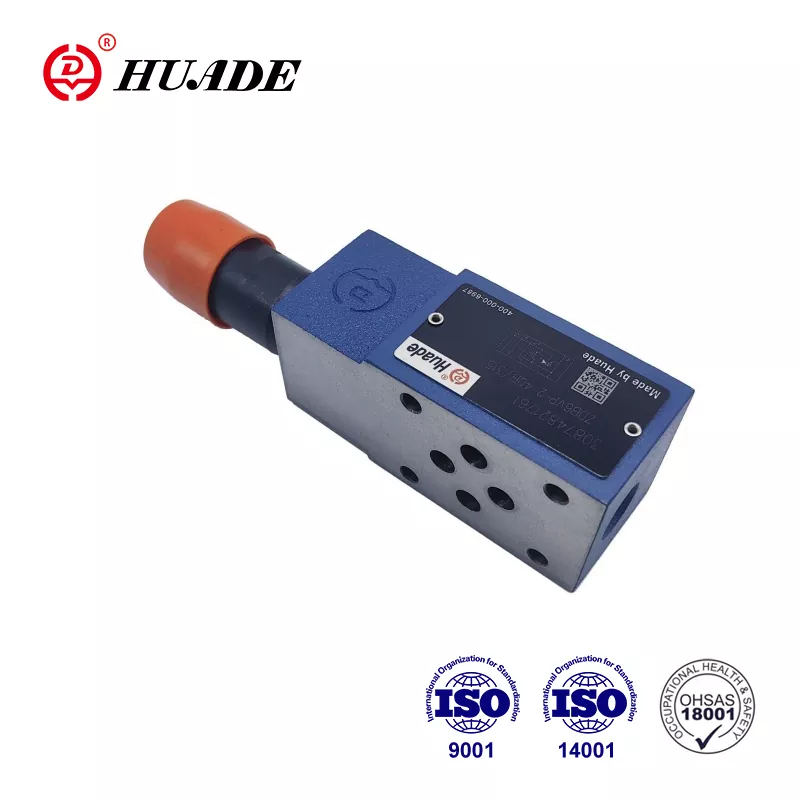

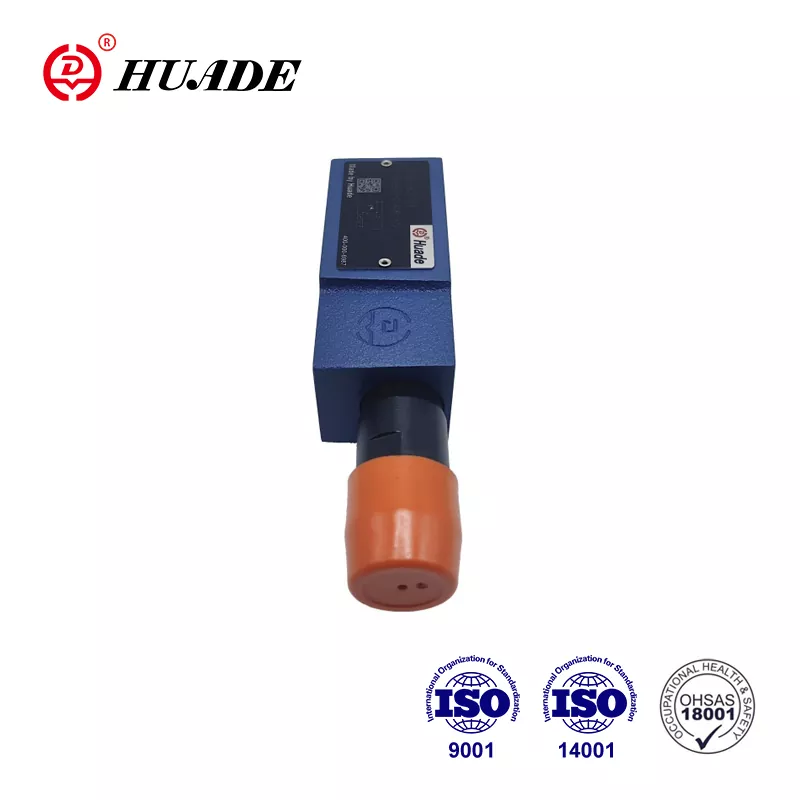

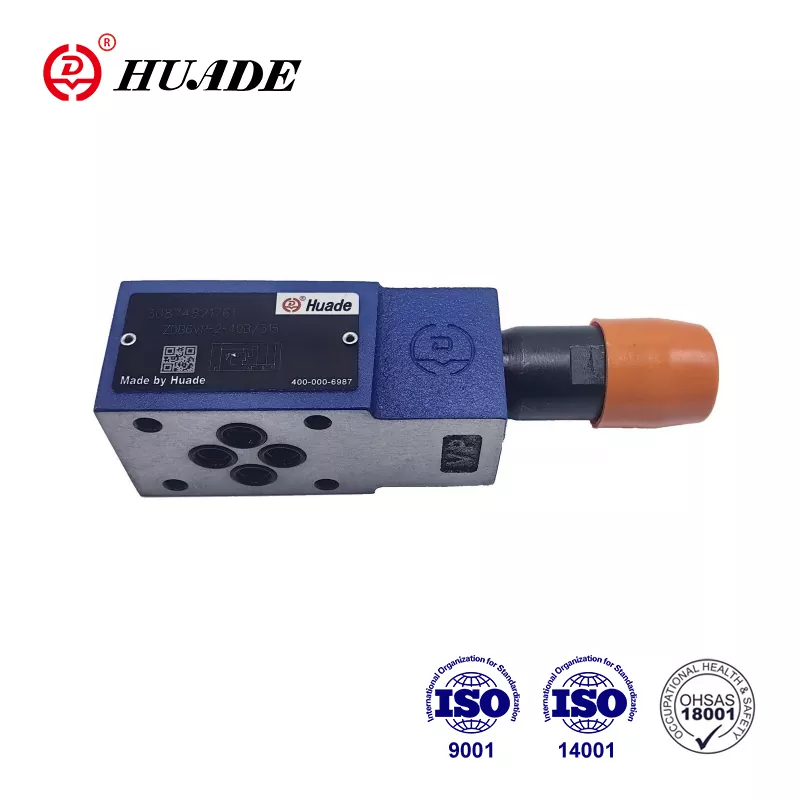

Rõhuvabaventiil Z2DB 6

Alates asutamisest 1979. aastal on Huade Hydraulic nüüdseks kasvanud märkimisväärseks tootmiseks. Rõhu leevendusklapi Z2DB 6 -l on teiste rahvusvaheliste tuntud kaubamärkidega võrreldes suhteliselt madalam hind. Tehas pöörab rohkem tähelepanu praktilisusele ja kulutõhususele. Odavamate toodete pakkumiseks valmistab tehas kodumaiseid ressursse täis. Samal ajal on see kvaliteedi tagamiseks kasutusele võtnud enam kui 750 täiustatud tootmisseadmeid kogu maailmast. Tehas on läbinud ISO9001, ISO14001 ja OH SAS18001. Võrreldes teiste sarnaste hüdrauliliste ventiilidega on Huade® rõhu leevendusventiilid tehnoloogias arenenumad ja selles valdkonnas vastupidavamad. Neid kasutatakse sõjaväevaldkonnas laialdaselt usaldusväärse kvaliteedi ja stabiilse jõudluse tõttu.

Toote parameeter rõhu leevenduse ventiili Z2DB 6

Toote funktsioon ja rõhuabi klapi Z2DB 6 rakendamine

Funktsioonid:

▶ Sandwichi plaadiklapp

▶ 4 rõhuvahemikke

▶ 5 vooluringi valikud

▶ ühe või kahe rõhu reljeefkassettiga

▶ 4 kohandamissemente.

· Pöördnupp

· Hülss koos kuusnurga ja kaitsekorgiga

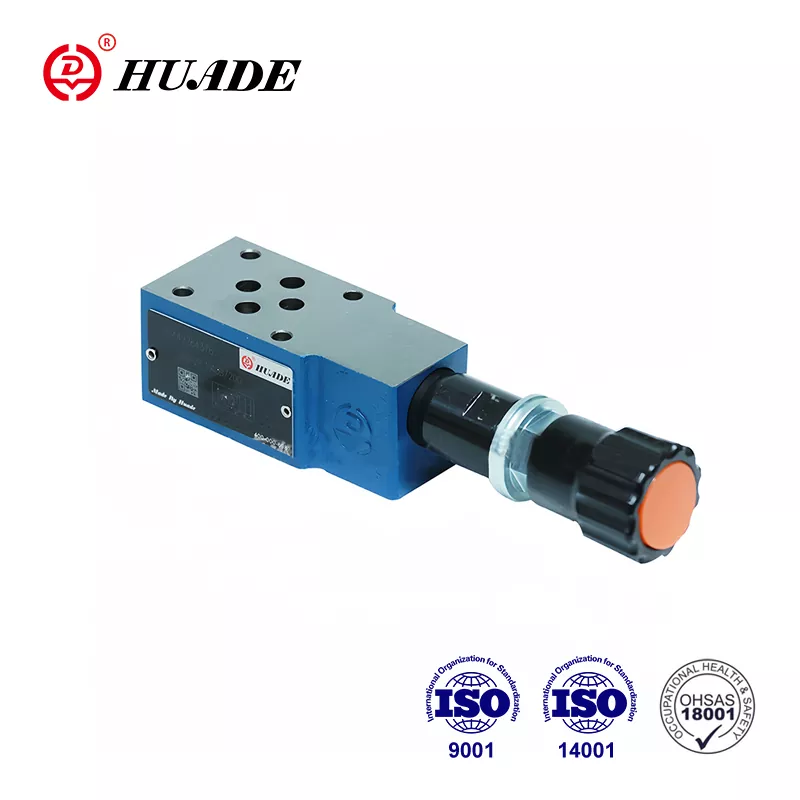

· Lukustatav pöörlev nupp skaalaga

· Lukustatav pöörlev nupp

Rakendus:

Rõhuventiili Z2DB 6 peamine funktsioon on rõhu piiramine hüdrosüsteemis.

Surveventiili zdb 6 sektsioon ja sümbolid

Rõhuvabastuse ventiili tüübid ZDB ja Z2DB töötavad piloot ja on võileivaplaadi kujundusega.

Põhimõtteliselt koosnevad need korpusest (7) koos ühe või kahe rõhutase ventiili kassetiga.

Süsteemi rõhk seatakse reguleerimissemendi (4) abil.

Puhkusel on klapp suletud. Rõhk sadamas A toiminguid poolil (1). Samal ajal läbib rõhk dressi (2) pooli (1) vedruga koormatud küljele ja ava kaudu (3) pilootpopile (6). Kui rõhk pordi A tõuseb üle vedru (5) seatud väärtusest kõrgemale, avaneb piloot Poppet (6). Vedelik võib nüüd voolata pooli (1), ava (3) ja kanali (8) vedrukoormusega küljelt port T. Sellest tulenev rõhu langus liigutab seejärel pooli (1), põhjustades selle ühenduse A -t kuni t avamiseks, samal ajal kui kevadise (5) rõhu seatud rõhk on.

Kahe kevadkambri pilootõli naaseb väliselt paaki Port T kaudu.

Z2DB 6 sümbol

Teade

1. Vedelik tuleb filtreerida. Minimaalne filtri peenus on 20 ㎛.

2. Paak peab tihendama ja õhufilter tuleb paigaldada õhu sissepääsule.

3. Tellige vabrikust lahkumisel ilma alamplaatita, palun tellige spetsiaalselt.

4. VALVE KEHTUSKREVID PEAB olema kõrge intensiivsusega (klass 10.9). Valige ja kasutage neid vastavalt näidisraamatus loetletud parameetrile.

5. Klapiga ühendatud pinna karedus on vajalik pinna karedus 0,8.

6. Paaritustüki pinnaviimistlus on vajalik 0,01/100 mm.
