Hüdraulikasüsteemid toidavad kõike alates ehitusseadmetest kuni tehasemasinateni. Nende süsteemide keskmes on voolureguleerimisventiilid – väikesed, kuid võimsad komponendid, mis kontrollivad, kui kiiresti hüdraulikavedelik süsteemis liigub. Mõelge neile kui hüdraulikamaailma liiklusjuhtidele.
Aga mis need klapid täpselt on ja miks on nii palju erinevaid tüüpe? Jaotame selle lihtsate sõnadega lahti.
Mida hüdraulilised voolu reguleerimisventiilid tegelikult teevad?
Kujutage ette, et kastate oma aeda voolikuga. Düüsi pigistamisel väljub vähem vett ja sprinkler liigub aeglasemalt. Kui avate selle, voolab rohkem vett ja kõik liigub kiiremini. Hüdrauliliste vooluhulga reguleerimisventiilid töötavad samamoodi – need juhivad, kui palju vedelikku süsteemist läbi voolab, mis juhib hüdrosilindrite ja mootorite liikumiskiirust.
Need ventiilid on üliolulised, kuna need:
• Kontrollige hüdroseadmete kiirust
• Vältige äkilisi tõmblevaid liigutusi, mis võivad asju lõhkuda
• Säästke energiat, kasutades just õiget kogust vedelikku
• Hoidke operaatorid turvaliselt, tagades sujuva töö
Hüdrauliliste voolureguleerimisventiilide peamised tüübid
1. Kompenseerimata voolureguleerimisventiilid
Mis need on:Need on kõige lihtsamad tüübid – põhimõtteliselt reguleeritavad piirangud vedelikutorustikus.
Kuidas nad töötavad:Neil on väike ava (nn avaus), mida saate teha suuremaks või väiksemaks. Rohkem avanemist tähendab rohkem voolu. See on nagu aiavooliku otsiku ava reguleerimine.
Tüübid hõlmavad järgmist:
• Nõelventiilid- Väikese ava täpseks kontrollimiseks kasutage terava otsaga nõela
• Drosselklapid- Voolu reguleerimiseks on erineva kujuga (pallid, varrukad).
• Inline klapid- Väikesed kompaktsed klapid, mis sobivad otse vedelikutorusse
Head punktid:
- Lihtne ja odav
- Lihtne paigaldada ja parandada
- Ideaalne põhitöödeks
Mitte nii hea:
- Vooluhulk muutub rõhu muutumisel
- Mitte väga täpne
- Ei tööta hästi, kui koormused muutuvad pidevalt
Kõige paremini kasutatakse:Lihtsad rakendused, kus rõhk püsib üsna ühtlane, näiteks määrimissüsteemid või põhilised jahutusahelad.
2. Rõhukompenseeritud voolu reguleerimisventiilid
Mis need on:Nutikad ventiilid, mis reguleerivad end automaatselt, et hoida voolu ühtlasena isegi rõhu muutumisel.
Kuidas nad töötavad:Neil on sisseehitatud "kompensaator", mis tunneb rõhumuutusi ja reguleerib ava automaatselt. See on nagu automaatne segisti, mis tagab teile alati sama veevoolu, olenemata sellest, mis mujal hoones toimub.
Kaks peamist tüüpi:
• Piirav (kahesuunaline)- Kontrollib kogu seadmesse minevat voolu
• Möödasõit (kolmesuunaline)- Saadab lisavoolu tagasi paaki, et hoida õiget kogust seadmesse
Head punktid:
- Vooluhulk püsib ühtlane isegi koormuse muutumisel
- Väga täpne (täpsus 3-5%)
- Suurepärane rasketeks töödeks
Mitte nii hea:
- Keerulisem ja kallim
- Suurem ja vajab rohkem hooldust
Kõige paremini kasutatakse:Täppistööd nagu robootika, kraanad ja tööpingid, kus vajate täpset kiiruse reguleerimist.
3. Suunavad juhtventiilid
Mis need on:Need ventiilid kontrollivad, mis suunas vedelik voolab, mitte ainult kui palju.
Kuidas nad töötavad:Need on nagu raudtee pöörded, mis suunavad vedelikku mööda erinevaid teid. Kuigi nende põhiülesanne ei ole voolu juhtimine, mõjutavad nad voolu, avades ja sulgedes erinevaid marsruute.
Peamised tüübid:
• Poolventiilid- Kasutage libisevat detaili, et suunata vool läbi mitme pordi
• Kuulkraanid- Vooluteede avamiseks või sulgemiseks pöörake aukudega palli
• Liblikklapid- Kiireks sisse- ja väljalülitamiseks kasutage pöörlevat ketast
Head punktid:
- Väga mitmekülgne keerukate süsteemide jaoks
- Kuulkraanid tihendavad väga hästi
- Liblikklapid töötavad kiiresti ja on kerged
Mitte nii hea:
- Ei sobi voolu täpseks reguleerimiseks
- Kuul- ja liblikklapid ei sobi peenreguleerimiseks
Kõige paremini kasutatakse:Mitme silindriga süsteemid, kõrgsurve sulgemisrakendused ja suured torustikusüsteemid.
4. Spetsiaalsed voolureguleerimisventiilid
Mis need on:Spetsiifiliste tööde jaoks mõeldud ventiilid.
Tüübid hõlmavad järgmist:
• Kontrollventiilid- Laske vedelikul voolata ainult ühes suunas (nagu ühesuunaline uks)
• Voolujagamisventiilid- Jagage vool, et panna mitu silindrit liikuma sama kiirusega
• Prioriteetsed ventiilid- Veenduge, et olulised vooluringid saaksid esmalt vedelikku
Kuidas nad töötavad:Igal tüübil on oma spetsiaalne disain. Tagasilöögiventiilid kasutavad tagasivoolu blokeerimiseks vedrusid ja kuule. Voolujagajad kasutavad voolu ühtlaseks jaotamiseks hammasrattaid või spetsiaalseid pooli.
Head punktid:
- Ideaalne nende konkreetseteks töödeks
- Tagasilöögiklapid on lihtsad ja töökindlad
- Voolujaoturid tagavad täpse sünkroniseerimise
Mitte nii hea:
- Hea ainult ühel kindlal eesmärgil
- Võib vajada spetsiaalset seadistamist või kalibreerimist
Kõige paremini kasutatakse:Tagasivoolu takistamine, mitme silindri sünkroonimine ja kriitiliste süsteemide prioriteetsuse tagamine.
5. Proportsionaal- ja servoventiilid
Mis need on:Kõrgtehnoloogilised klapid, mida juhivad arvutid või elektroonilised signaalid.
Kuidas nad töötavad:Käsitsi reguleerimise asemel reageerivad need ventiilid elektrilistele signaalidele. Mõelge neile nagu kaasaegse auto gaasipedaalile – mida tugevamini pedaali vajutate, seda rohkem kütust voolab.
Kaks tüüpi:
• Proportsionaalsed ventiilid- Reguleerige voolu elektriliste signaalide alusel
• Servo klapid- Ülitäpsed ventiilid tagasisidesüsteemidega täiuslikuks juhtimiseks
Head punktid:
- Äärmiselt täpne
- Võib kiiresti muutuda
- Ideaalne automatiseeritud süsteemide jaoks
Mitte nii hea:
- Väga kallis
- Kompleksne paigaldada ja hooldada
- Vajad väga puhast vedelikku (mustus võib neid kergesti kahjustada)
Kõige paremini kasutatakse:Kõrgtäpsed rakendused, nagu survevalumasinad, kosmoseseadmed ja testimissüsteemid.
6. Nutikad ja digitaalsed ventiilid
Mis need on:Uusim tehnoloogia - sisseehitatud anduritega klapid ja arvutijuhtimine.
Kaks tüüpi:
• Nutikad ventiilid- Andurid, mis jälgivad rõhku, temperatuuri ja vooluhulka, pluss Interneti-ühendus
• Digitaalsed ventiilid- Kasutage mitut koos töötavat sisse/välja klappi, et luua täpne vooluhulk
Kuidas nad töötavad:Nutikad ventiilid kasutavad tehisintellekti automaatseks kohanemiseks ja saavad andmeid teie telefoni või arvutisse saata. Digitaalventiilid ühendavad palju lihtsaid sisse/välja klappe, et toimida nagu üks täpne klapp.
Head punktid:
- Oskab oma probleeme ise diagnoosida
- Väga usaldusväärne ja tõhus
- Saab juhtida kaugjuhtimisega
Mitte nii hea:
- Esialgu väga kallis
- Nõuetekohaseks tööks on vaja arvutisüsteeme
Kõige paremini kasutatakse:Kaasaegsed tehased, automatiseeritud tootmisliinid ja süsteemid, kus soovitakse kõike eemalt jälgida.

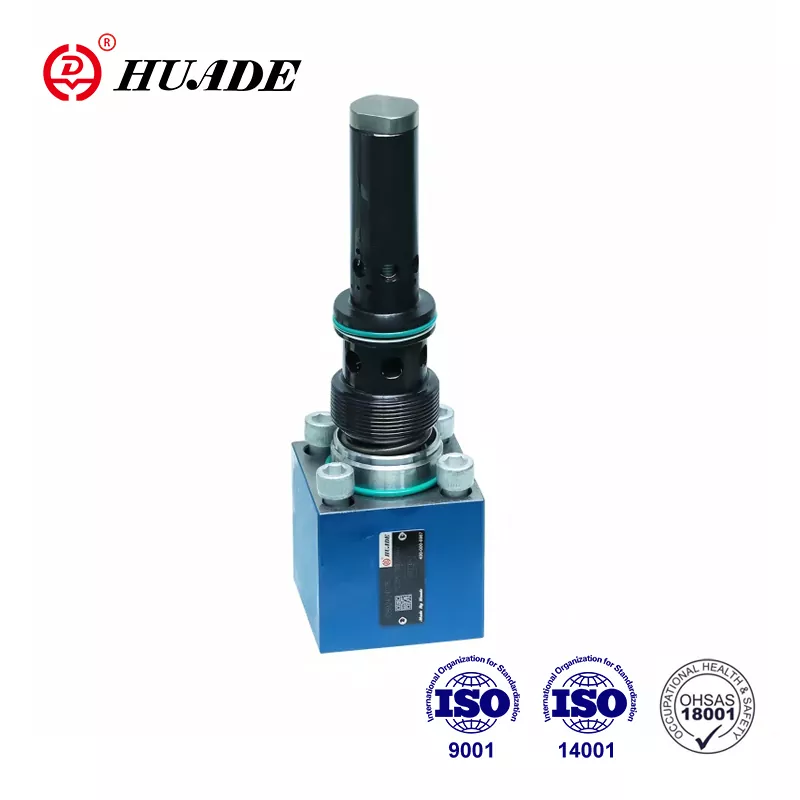

7. Kasseti ventiilid
Mis need on:Moodulventiilid, mis kruvitakse spetsiaalsetesse plokkidesse, mida nimetatakse kollektoriteks.
Kuidas nad töötavad:Selle asemel, et ühendada ventiilid torudega, sobivad need klapid puuritud plokkidesse. See on nagu LEGO klotsidest ehitamine, selle asemel, et üksikuid tükke torudega ühendada.
Head punktid:
- Väga kompaktne – säästab ruumi
- Vähem ühendusi tähendab vähem lekkeid
- Oskab luua keerulisi juhtimissüsteeme väikestes ruumides
Mitte nii hea:
- Vajad spetsiaalselt disainitud kollektorplokke
- Kõrgem algseadistuskulu
Kõige paremini kasutatakse:Ehitusseadmed, kompaktsed tehasemasinad ja laevasüsteemid, kus ruumi on vähe.
Kuidas valida õige ventiil
Õige klapi valimine sõltub mitmest tegurist:
Teie vooluvajadused:Kui palju vedelikku on vaja liikumiseks? Väikesed nõelventiilid töötavad väikese vooluhulga jaoks, samas kui suured liblikventiilid saavad hakkama suurte kogustega.
Nõuded survele:Veenduge, et teie ventiil talub teie süsteemi rõhku. Enamik hüdrosüsteeme töötab vahemikus 200-700 baari (umbes 3000-10000 PSI).
Kui täpne peate olema?Lihtsates töödes saab kasutada põhilisi kompenseerimata ventiile. Täppistöödeks on vaja rõhukompenseeritud või servoventiile.
Teie eelarve:Põhiventiilid maksavad vähem, kuid pole nii täpsed. Kõrgtehnoloogilised ventiilid maksavad rohkem, kuid annavad parema jõudluse.
Vaba ruumi:Kitsastes ruumides võib vaja minna kassettventiile või kompaktseid siseklappe.
Hooldus:Mõelge, kui sageli soovite klappe hooldada. Digitaalventiilid vajavad vähem hooldust, kuid maksavad rohkem ette.
Paigaldusnõuanded
Meeter-In vs Meter-Out:Saate paigaldada voolureguleerimisventiilid, et reguleerida silindrisse sisenevat (sisse-) või väljuvat (mõõtja-välja) vedelikku. Meet-out on tavaliselt parem, kuna see takistab koorma ärajooksmist.
Filtreerimine:Paigaldage filtrid alati enne oma ventiile. Määrdunud vedelik on hüdraulikaventiilide tapja number üks.
Möödavooluventiilid:Paigaldage möödaviiguventiilid, et saaksite oma voolureguleerimisventiile hooldada ilma kogu süsteemi välja lülitamata.
Ühised rakendused
Erinevad klapid töötavad erinevates olukordades kõige paremini:
Alumine rida
Hüdraulilised voolureguleerimisventiilid võivad tunduda keerulised, kuid nad kõik täidavad sama põhitööd – juhivad, kui kiiresti asjad teie hüdrosüsteemis liiguvad. Peaasi on sobitada õige klapitüüp teie konkreetsetele vajadustele.
Alustage järgmiste küsimustega:
- Kui täpne ma pean olema?
- Mis on minu eelarve?
- Kui palju mul ruumi on?
- Kas ma vajan kaugjuhtimispulti või jälgimist?
Lihtsad rakendused võivad sageli kasutada lihtsaid, odavaid ventiile. Keeruline või täpne töö võib õigustada täiustatud ventiilide lisakulusid.
Pidage meeles, et odavaim klapp ei ole alati parim valik, kui see ei tee oma tööd korralikult. Kuid te ei pea ostma ka kõige kallimat ventiili, kui lihtne klapp töötab hästi.
Võti on mõista oma süsteemi vajadusi ja sobitada need õige klapitehnoloogiaga. Kahtluse korral konsulteerige hüdraulikaspetsialistiga, kes aitab teil teha teie konkreetse rakenduse jaoks parima valiku.
Ükskõik, kas ehitate lihtsat hüdraulilist pressi või keerukat automatiseeritud tehaseliini, on teie töö jaoks ideaalne voolu reguleerimisventiil. Trikk on teada, milline neist valida.
