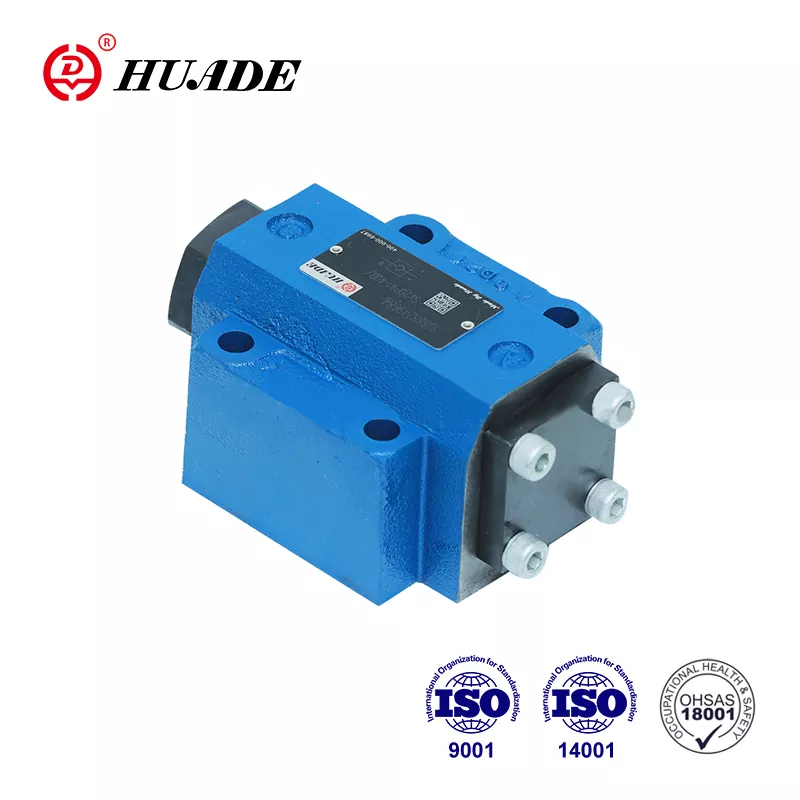

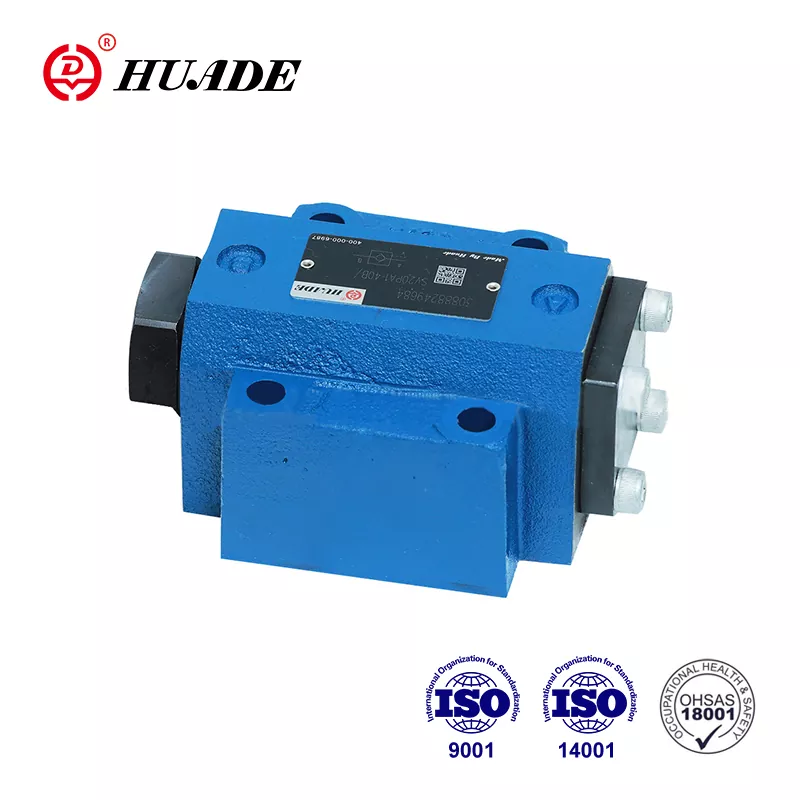

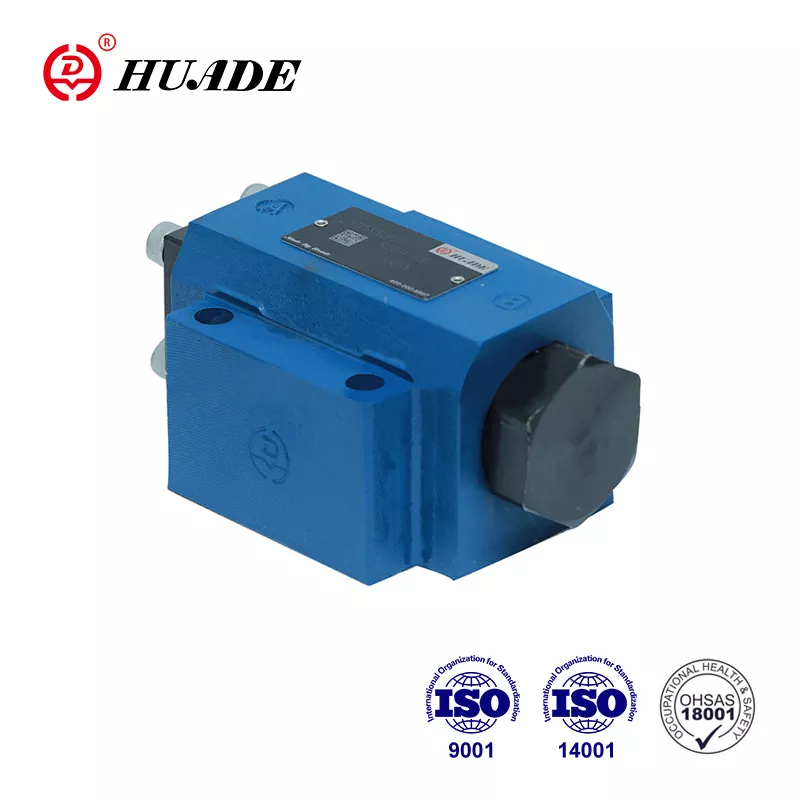

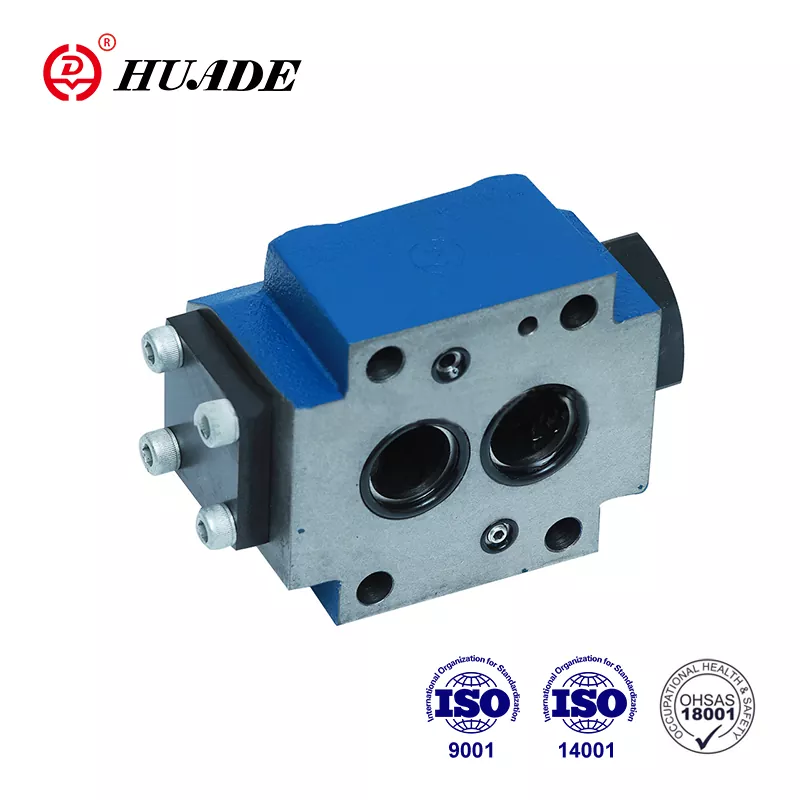

Piloot juhitud kontrollventiil SV

• Toote omadused: hüdrauliline pilootoperatsioon, rexroth-ühilduv disain, poppti tüüpi konstruktsioon koos valikulise eelneva avamisega
• Spetsifikatsioonid: suurused 10-30, töörõhk 0,5-315 MPa, alamplaat/keermestatud kinnitusvalikud
• Rakendused: koormuse eraldamine, joonemurdkaitse, hüdraulilised ajami lukustussüsteemid

Pärast Huade loomist tegi see kaks korda Rexrothiga koostööd. HUADE® Check klapp SV on Rexrothi sama toodete seeria taskukohased asendajad. See on konkurentsivõimeline hea kvaliteediga ja madalama hinnaga toodetega. Tehas on läbinud ISO9001, ISO14001 ja OH SAS18001. See on Hiinas hästi tuntud rahvusbränd. Garantiiperioodi jooksul on see vabadus remontida. Kõik kontrollventiilid läbivad enne tehasest lahkumist rangeid katseid, et tagada parem ja stabiilne jõudlus. Huade® hüdraulilisi ventiile kasutatakse sõjaväevaldkonnas ja muid valdkondi laialdaselt suure jõudluse tõttu laialdaselt.

Piloot -käitatava kontrollventiili tooteparameeter SV

Tehnilised andmed

Stiil

10

16

20

25

30

Kaal

alamplaadi kinnitamine (kg)

1.8

-

4.7

-

7.8

keermestatud ühendus (kg)

2.1

5.4

5.4

10

10

Paigaldusasend (MPA)

Valikuline

Voolu suund (MPA)

A -st B -st vabalt, B -st kuni avamiseni

Töörõhk, max. (MPA)

0,5 ~ 315

Juhtimisrõhk, max (MPA)

0,5 ~ 315

Juhtimismaht -port x (CM3)

2.5

10.8

10.8

19.27

19.27

Juhtimisalad -area A1 (CM3)

1.3

3.46

3.46

5.72

5.72

-rearea A2 (CM3)

0.33

0.7

0.7

1.33

1.33

-rearea A3 (CM3)

3.8

10.17

10.17

16.61

16.61

-rearea A4 (CM3)

0.79

1.13

1.54

1.54

Rõhuvedelik

Mineraalõlid (NBR -tihendi jaoks) või fosfaatster (FPM -tihendi jaoks)

Rõhuvedeliku temperatuurivahemik (℃)

-30 ~+80

Viskoossuse vahemik (MM2/S)

2,8 kuni 500


Toote funktsioon ja piloodiga töötav kontrollventiil SV rakendamine

Funktsioonid:

▶ Vedelikuga juhitav kontrollventiil

▶ alamplaadi kinnitamiseks, kinnitusmuster DIN 24 340

▶ alamplaat või kruviga keermestatud ühendus

▶ lekkepordiga või ilma

▶ koos eelneva või ilma

▶ Tüüp koos eelneva, summutatud dekompressiooniga

▶ 4 avasurve

▶ Pattemi teisaldamine DIN 24 340 FOM A, 1SO 4401 ja CETOP-RP 121H


Rakendus:

Piloothaaratud kontrollventiilide SV-d kasutatakse rõhu all olevate tööahelate isoleerimiseks, kui kaitset koormuse langetamise eest, kui toimub joonevaheaeg, või hüdrauliliselt lukustatud ajamite hiilivate liikumiste vastu.

Funktsioonid, sektsioon, pilootiga töötava kontrollventiili SV sümbolid

Kontrollventiilid SV on hüdraulilise pilootiga töötavad kontrollventiilid, mis asuvad hüppetüübi kujunduses, mida võib avada, et see võimaldab mõlemas suunas madalat.

Põhimõtteliselt koosnevad need ventiilid korpuse (1), popist (2), survevedrust (3), juhtimispooli (4) ja ka eelnevast, kui Ball Popppet klapp (5).

Ventiil võimaldab vabalt voogu punktist punktist B, leti suunas hoitakse hüpik (2) süsteemi rõhu abil, lisaks vedrujõule.

Juhtimispordis X rõhuühenduse kaudu liigutatakse juhtimiskolv (4) paremale. See lükkab hüppaja (2) istmelt. Nüüd võib ventiil olla ka vool B -st A -le A -ni.

Ventiili nõuetekohase avamise tagamiseks juhtimiskolbi kaudu (4) on vajalik minimaalne juhtimisrõhk.

Tüüp SV..A .. (eelneva avamisega, 1. jagu)

Sellel ventiilil on täiendav eelnev. Juhtimispordis X rõhuühenduse kaudu lükatakse juhtimiskolv (4) paremale.

See lükkab kõigepealt palli (5) ja seejärel popi (2) istmelt. Nüüd võib ventiil olla ka voog B-st A-ni. Eelmise avamise tõttu on vedeliku rõhu all summutatud dekompressioon. Selle võimaliku rõhušokkide kaudu välditakse


SV sümbol


Kontrollventiili tüüpi SV väljalõigatud vaade. .PA

(ilma lekkepordita, eelneva avamiseta)
