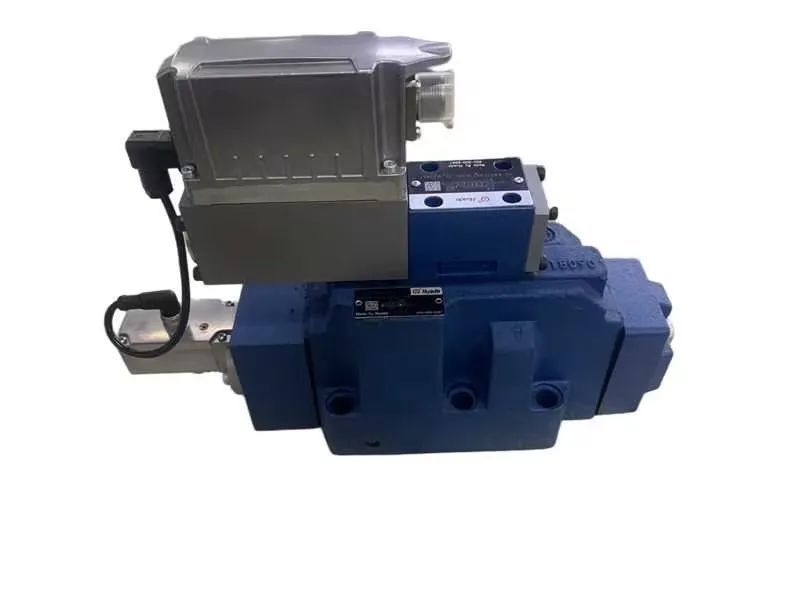

HD-4WRLE-4X/seeria on piloodiga töötav kõrgsagedusega reageerimise suuna juhtventiil, mis integreerib elektripositsiooni tagasiside pardalektroonikaga (OBE). Sellel on kiire reageerimine, kõrge kontrolli täpsus ja tõrkeohutu positsioon energiakaotuse korral. Pardal olev elektroonika reguleerib täpselt nii piloot- kui ka peamise juhtventiilipooli asukohti, võimaldades täpset asendit, kiirust ja rõhu juhtimist kõrgrõhu ja suurte voolutingimuste korral, tagades stabiilse ja tõhusa süsteemi töö. Seda toodet kasutatakse laialdaselt erinevates tööstusharudes, näiteks tööstusautomaatika, metallurgia ja plastist masinaid, tänu suurepärasele kõrgele reageerimisele ja ülitäpsele jõudlusele.
HD-4WRLE-4X parameeter kõrgsagedusliku reageerimisventiili
| Suurus | 10 | 16 | 25 | 27 | 32 | 35 |
| Maksimaalne rõhk (riba) | 350 | |||||
| Nimivool (l/min) △ p = 10bar | 60 | 200 | 350 | 430 | 400 | 1000 |
| 100 | 250 | 400 | 600 | 600 | - | |
| Hüsterees (%) | <0,1 | |||||
| Tundlikkus | <0,05 | |||||
| Korratatavus | <0,08 | |||||
Tooteomadused:
▶ suunatud juhtimisventiil kaheastmelise asendiga suletud ahelaga tagasiside;
▶ Pilootkontrolli etapp võtab kasutusele kõrge sagedusega reageerimisventiili, klapi südamiku ja klapi varruka struktuuri koos servo jõudlusega;
▶ Analoog- või bussiliidesega valikuline (Ethernet/IP, profinete, Ethercat, Modbus RTU, Canopen jne)
▶ integreeritud elektroonilise kontrolleriga;
▶ Kõrgsagedusreaktsioon, madal hüsterees;
▶ Sobib asendi, kiiruse ja rõhu juhtimiseks.
