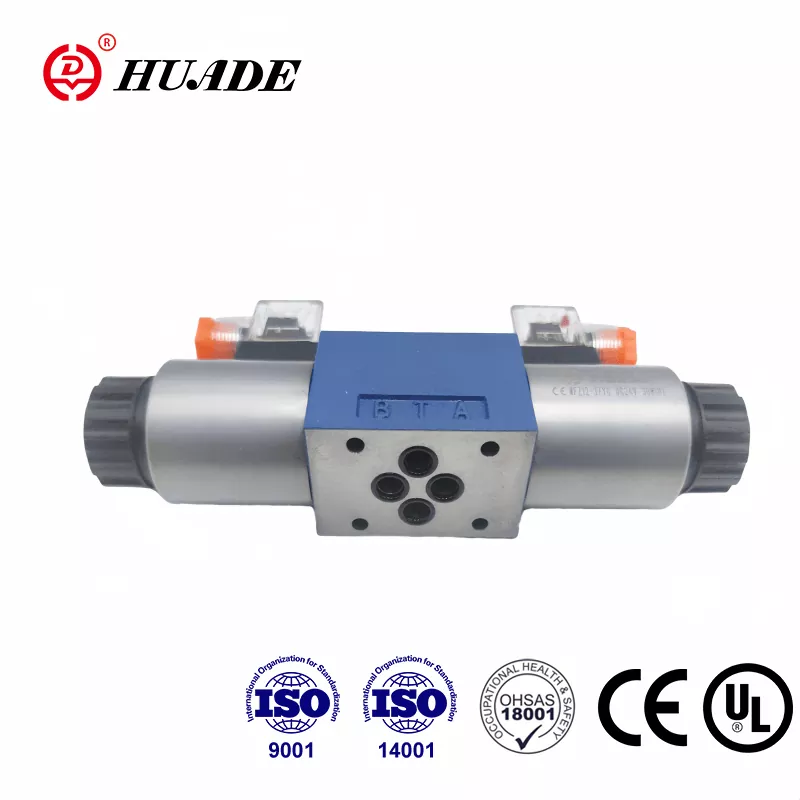

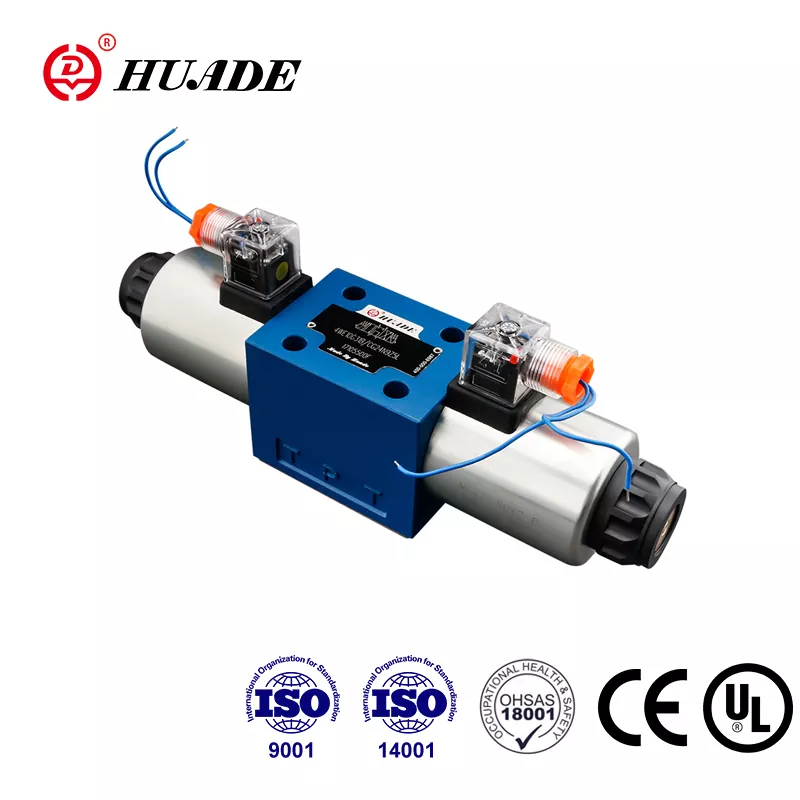

1979. aastal Hiina ja Saksamaa valitsuste vahelise strateegilise partnerluse kaudu loodud Huade Hydraulic on saanud Hiina hüdrotööstuse juhtivaks tootjaks. Huade® suunaga poolventiil tüüp 4WE 10 E võib täielikult asendada Rexroth® sama mudeli. Huade paneb kvaliteedile suurt rõhku üle 750 täiustatud tootmisseadmega, mida imporditakse üle kogu maailma. 4WE 10 solenoid-suundventiilide seeria on läbinud UL-i sertifikaadid. See on tehnoloogiliselt arenenum ja vastupidavam kui selle liini sarnased tooted. Tehas on läbinud standardid ISO9001, ISO14001 ja OH SAS18001. Huade® hüdraulilised suundventiilid osalevad tänu usaldusväärsele jõudlusele paljudes riiklikes tehniliste ja kaitseseadmete ümberkujundamise projektides.
|
Töörõhk max. |
Portid A.B.P (MPa) |
kuni 31.5 |
|
Portid T (MPa) |
16 |
|
|
Maksimaalne vooluhulk (l/min) |
120 |
|
|
Ristlõige (lülitusasend 0): |
Sümboliga Q ca.6 % nimipinnast |
|
|
Survevedelik |
Mineraalõlid (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
|
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
|
|
Viskoossusvahemik (mm2/s) |
2,8 ~ 500 |
|
|
Kaal (kg) |
1 solenoidiga klapp |
5,1 (DC), 4,3 (AC) |
|
2 solenoidiga klapp |
6,7 (DC), 5,1 (AC) |
|
Omadused:
▶ Otsese solenoidiga juhitav suundventiil standardvarustuses
▶ Eemaldatavate mähistega alalis- või vahelduvvoolu solenoidid
▶ Pikk eluiga
▶ Täiuslik piirjoon
▶ Valikuline ülekäigukast
▶ Pooli võib vahetada ilma survekindlat kambrit avamata
▶ Valik kas tsentraalsete või individuaalsete elektriühenduste vahel
▶ Teisaldamismuster Din 24 340 vormile A, ISO 4401 ja CETOP - RP 121H
Suunaventiilid 4WE 10 koosnevad põhiliselt korpusest (1), ühest või kahest solenoidist (2), juhtpoolist (3) ja ühest või kahest tagasivooluvedrust (4). Puhkeseisundis hoitakse juhtpooli (3) oma kesk- või algasendis tagasitõmbevedrude (4) abil (välja arvatud impulsspoolide puhul). Juhtpooli (3) juhitakse märgade tihvtide solenoidide (2) abil. Solenoidi (2) jõud mõjub juhtpoolile (3) ja liigutab selle puhkeasendist soovitud lõppasendisse. See võimaldab vaba voolu punktist P punkti A ja B punkti T või P punkti B ja A punkti T.
Solenoidi (2) pingest vabastamisel viiakse juhtpool (3) tagasi algasendisse tagasivooluvedru (4) abil.
Valikuline käsijuhtimine (5) võimaldab juhtpooli (3) liigutada ilma solenoidide pingeta.
WE 10 30B seeria ehitusskeem
1. Vedelik tuleb filtreerida. Minimaalne filtri peenus on 20 ㎛.
2. Paak peab olema tihendatud ja õhu sissepääsule peab olema paigaldatud õhufilter.
3. Tooted ilma alamplaadita tehasest lahkumisel.
4. Klapi kinnituskruvid tuleb valida ja kasutada vastavalt näidisraamatule.
5. Klapiga ühendatud pinna karedus peab olema 0,8.
6. Vastav detaili pinnaviimistlus peab olema 0,01/100 mm.
