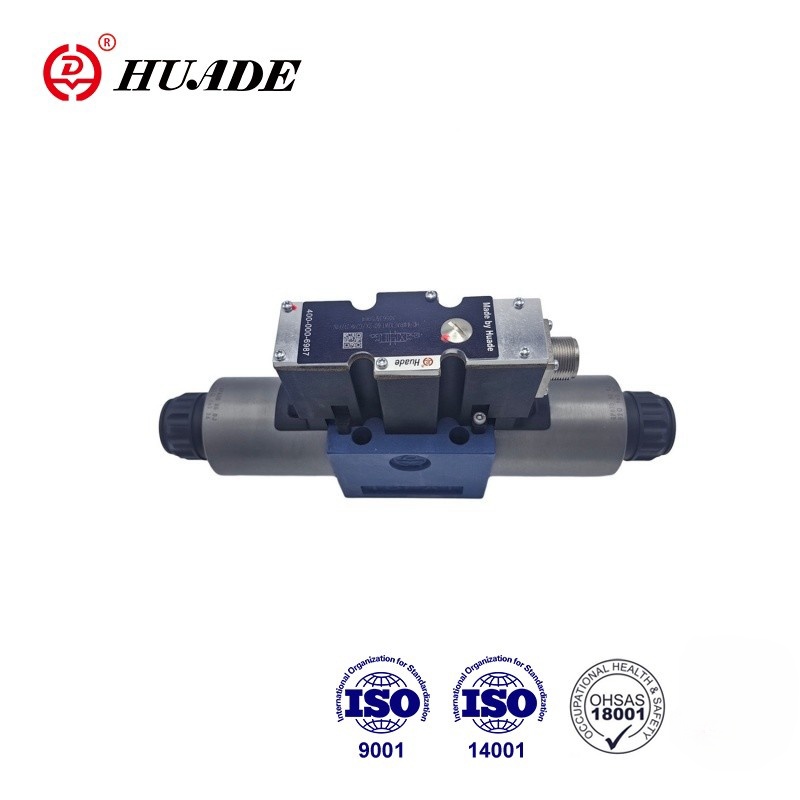

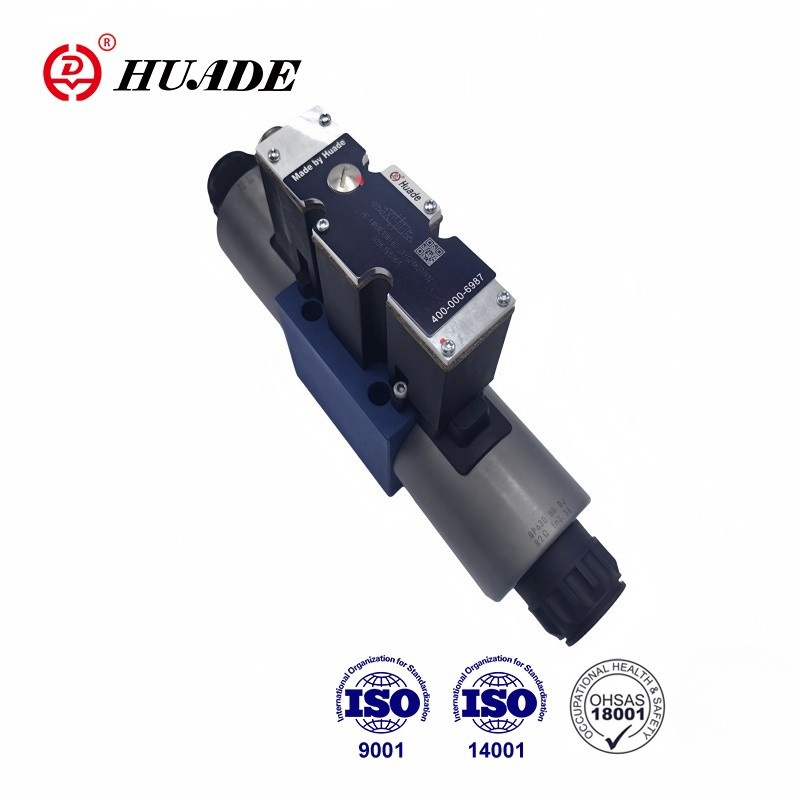

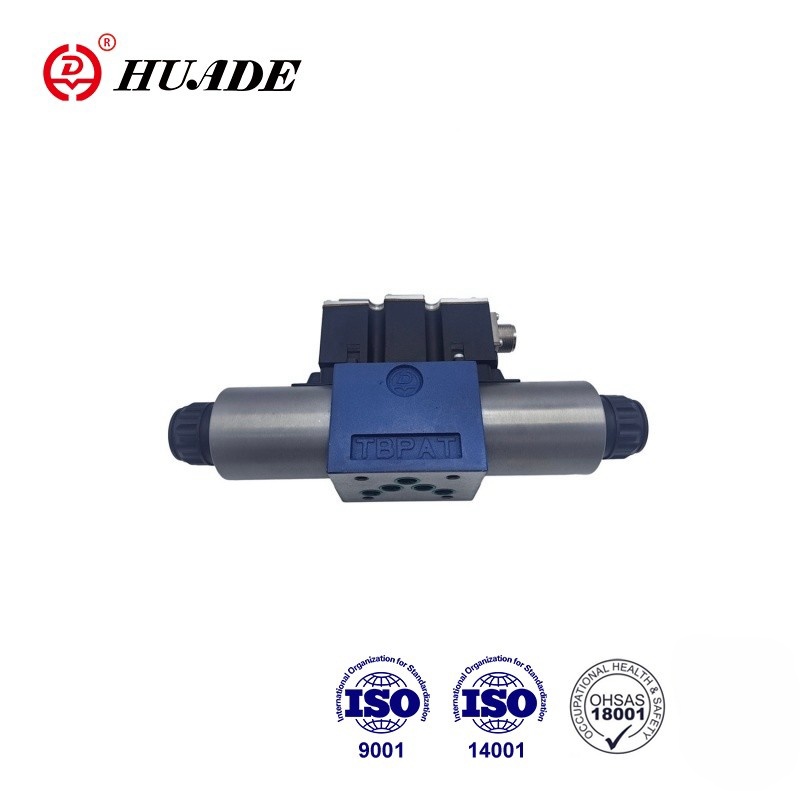

4WRAE 10 W1-60-2X Proportsionaalne suunaklapp on otsene juhitav 4/2- ja 4/3-suunaline proportsionaalsed suunaventiilid. See klapp on plaadile kinnitatud. 4WRAE 10 W1-60-2X omab A1 või F1 valikulist sisseehitatud võimendi ja sisendvalikuid. Etendus ühildub esmavaliku suurte kaubamärkidega ja on hea taskukohane alternatiiv. Proportsionaalsete ventiilide seeriat kasutatakse meretööstuses laialdaselt.
| Hüdrauliline | |||
| Klapi tüüp | HD-WRA | Hd-wrae | |
| Töörõhk (MPA) | Port A, P, B | 31.5 | 31.5 |
| Pordid t | 21 | 21 | |
| Nominaalne voolu qv nom at △ p = 1mpa | NS6 (l/min) | 7、15 ja 26 | |
| NS10 (l/min) | 30 ja 60 | ||
| Saastumisaste (μm) | ≤20 | ||
| Hüsterees (%) | ≤5 | ||
| Pööramisviga (%) | ≤1 | ||
| Reageerimise tundlikkus (%) | ≤0,5 | ||
| Rõhuvedelik | Mineraalõli või fosfaatster | ||
| Viskoossusvahemik | 20 ~ 380 | ||
| Ümbritseva temperatuurivahemik (℃) | -20 kuni +80 | -20 kuni +50 | |
| Kaal (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elektri- | |||
| Elektriline, solenoidne | |||
| Klapi tüüp | HD-WRA | Hd-wrae | |
| Pinge tüüp | Alalisvoolu | ||
| Pinge juhitav (V) | ± 10 | ||
| Max.Current Per Solenoidi (A) | 2.5 | ||
| Solenoidne mähise takistus (ω) | Külm väärtus 20 ℃ juures | 2 | |
| Max. soe väärtus | 3 | ||
| Kohustus | 100% | ||
| Mähise temperatuur (℃) | kuni +150 | ||
| Klapi kaitse DIN40050 -le | Ip65 | ||
| Elektri-, juhtelektroonika | |||
| juhtimiselektroonika | HD-VT-VSPA2-1-1X/ | integreeritud klapi | |
| Tarnepinge | Nominaalne pinge VDC | 24 | |
| Alumine piirav väärtus v | 21/22 | 19 | |
| Ülemise piirav väärtus V | 35 | ||
| Võimendi energiatarve | I max a | 1.8 | |
| Max. toiteimpulsi vool a | 3 | ||
Funktsioonid:
▶ alamplaadi kinnitamiseks
▶ Voolu suuna ja mahu kontrollimiseks otsene aktiveeritud proportsionaalne klapp
▶ kevadise keskne juhtimispooli
▶ Integreeritud juhtelektroonika, liides A1 või F1 tüüpi 4WRAE jaoks
▶ aktiveerimine proportsionaalsete solenoidide abil koos keskmise keerme ja eemaldatava mähisega
▶ Tüüpi 4WRA kontrollimine Elektroonika
Rakendus:
4/2- ja 4/3-suunalised proportsionaalsed suunaventiilid 4WRAE 10 W1-60-2X on konstrueeritud alamplaadi kinnitamiseks otsesteks töötavateks komponentideks. Hüdraulilise vedeliku voolu ja suuna juhtimiseks kasutatakse 4WRA 6 W30-2X proportsionaalset suunaklappi.
4WRAE 10 W1-60-2X proportsionaalsed ventiilid koosnevad põhimõtteliselt: korpuse (1) kinnituspinna juhtimispooliga (2) kokkusurumisvedrudega (3), solenoidid (4) keskse keermega, valikuline integreeritud klapi elektroonika (5).
HD-4WRA (E) ... 2x/...
Kui solenoidid (4) on eraldatud, hoitakse kontrollpooli (2) keskses asendis survevedrude abil (3).
Kontrollpooli otsene aktiveerimine (2) proportsionaalse solenoidi pingestades.E.G. Solenoidi "B" (4) juhtimine. Juhtimispooli (2) liigutatakse vasakule võrdeliselt elektrisisendisignaaliga. Ühendusvorm p a ja b kuni t kuni d ava-sarnaste ristlõigetega, millel on progresseeruvad vooluomadused. Solenoidi eraldamine (4). Juhtimispooli (2) tagastatakse kesksesse asendisse survevedru (3) abil.
Proportsionaalse suunaklapi struktuur 4WRA -2X
HD-4WRA (E) ... A-2X
Põhimõtteliselt vastab selle klapi versiooni funktsioon 3 pooli asendiga klapi funktsioonile. Kuid 2 pooli positsiooniga ventiilid on varustatud ainult solenoidiga "A". 2. proportsionaalse solenoidi asemel on pistik (5) paigaldatud NS 6 või NS 10 jaoks kate (5).
Tüüpi 4WRA 6 ..- 2x/...
Paagiliini tühjendamist tuleb vältida. Sobivate paigaldamistingimuste korral tuleb paigaldada tagarõhuventiil (seljarõhk umbes.0,2MPa).
