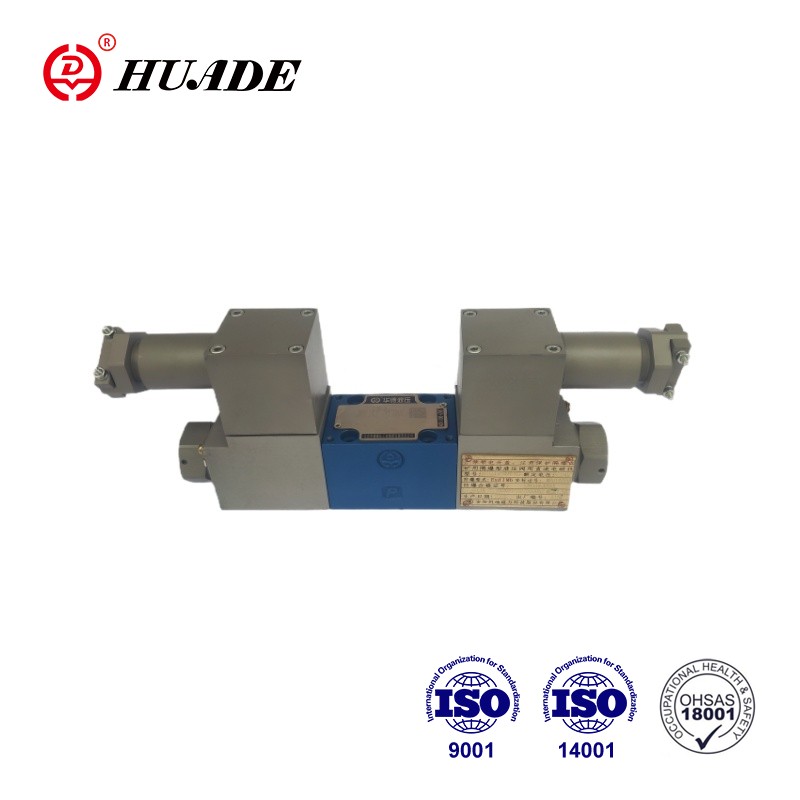

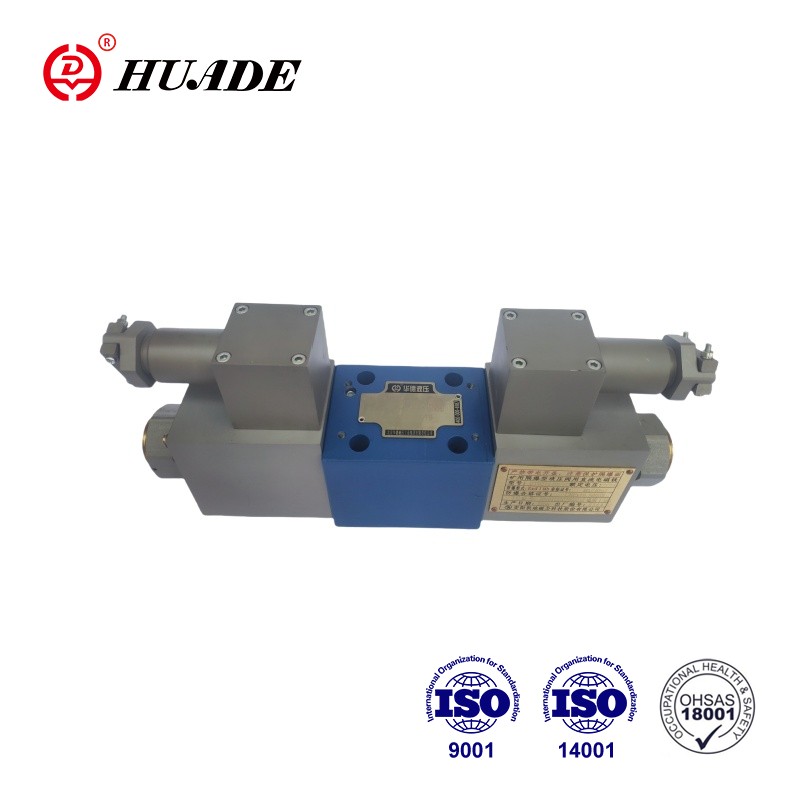

Huade plahvatuskindel proportsionaalne suundventiil 4WRA 6-2X on 4/2- ja 4/3-tee proportsionaalsed suunaventiilid. Need on loodud otsese tööga komponentidena alamklassi kinnitamiseks. Neid aktiveeritakse proportsionaalsete solenoidide abil, millel on tsentraalne niit ja eemaldatav mähis. Solenoide kontrollitakse kas B välist juhtimise elektroonikat. Sellel 4WRA 6-2x plahvatuskindel klapil on lai valik rakendusi, peamiselt piirkondades, kus on vaja hüdrosüsteemi voolu, rõhu, kiiruse ja muude parameetrite täpset juhtimist.
| Hüdrauliline | |||
| Paigaldus | Valikuline, eelistatavalt horisontaalne | ||
| Nominaalsuurus | 6 | 10 | |
| Kaal (kg) | 4WRA ... 2X | 2 | 6.6 |
| Nominaalne voolu qvnom △ p = 10 baari juures (l/min) | 7, 15, 26 | 30, 60 | |
| Hüsterees (%) | ≤5 | ||
| Pööramisvahemik (%) | ≤1 | ||
| Reageerimise tundlikkus (%) | ≤ 0,5 | ||
| Maksimaalne rõhk | Pordid A, B, P (baar) | 350 | |
| Port T (riba) | 210 | ||
| Rõhuvedelik | Mineraalõli (HL, HLP) kuni DIN 51524 | ||
| Muud rõhuvedelikud nõudmisel! | |||
| Ümbritsev õhutemperatuuri vahemik (℃) | 4WRA ... 2X | -20 ° C kuni 70 ° C (-4 ° F kuni 158 ° F) | |
| Viskoossuse vahemik (MM2/s) | 20–380 (eelistatavalt 30 kuni 46) | ||
| Vedeliku puhtuse klass | NAS1638 Class9 või ISO 4406 klass 20/18/15 | ||
| Elektri- | ||||
| 1) Solenoidsed andmed | ||||
| Pinge tüüp | Alalisvoolu | |||
| 4WRA käsu väärtuse signaal | ± 10vor4 ~ 20mA | |||
| Max.Current Per Solenoidi (A) | 2.5 | 1.5 | 0.8 | |
| Solenoidne mähise takistus (ω) | Külm väärtus temperatuuril 20 ° C | 2 | 4.8 | 19.5 |
| Max. sooja väärtus | 3 | 7.2 | 28.8 | |
| Kohustus (%) | ED100% | |||
| Max.coil temperatuur (℃) | 150 | |||
| Klapi kaitse EN60529 -le | IP 65 | |||
| 2) Juhtimine Elektroonika | ||||
| Võimendi | 4WRA ... 2X | Vt-vspa2 -...- 2x | ||
| Toitepinge (V) | Nominaalpinge | 24 | ||
| Madalam väärtus | 21/22 (4WRA) | |||
| Ülemise piiramisväärtus | 35 | |||
| Võimendi energiatarve (A) | Imax | <1,8 | ||
| Impulssivool | 3 | |||
Funktsioonid:
▶ Voolu suuna ja suuruse juhtimiseks otsene proportsionaalne suunaklapp
▶ alamplaadi kinnitamiseks: teisaldamismuster vastab ISO4401
▶ aktiveerimine proportsionaalsete solenoidide abil koos keskmise keerme ja eemaldatava mähisega
▶ kevadise keskne juhtimispooli
Rakendus:
Plahvatuskindlat proportsionaalset suunaventiili 4WRA 6-2X saab kasutada raskete masinate tootmises, tööpinkides, tööstusautomaatikas.
Ventiilid koosnevad põhimõtteliselt: keha (1) kinnituspinnaga, kontrollpool (3) survevedrudega (2), solenoididega (4) keskmisse keermega.
Solenoididega (4), mis on de-Energiseeritud, hoiab juhtimisspooli (3) keskses asendis survevedrude abil (2).
Kontrollpooli otsene töö (3), energiat ühe proportsionaalse solenoidi (4), nt. Solenoidi parempoolse juhtimine, seejärel juhtimispooli (3) liikumine vasakule võrdeliselt elektrisisendisignaaliga ja ühendus p-st a ja b kuni t-ni ORIFCE-sarnaste ristmike kaudu, millel on progresseeruvad vooluomadused.
4WRA (E) ... A-2X 2 lülitatud asukoha ventiilid on varustatud ainult solenoidiga "A". "B" proportsionaalsele solenoidile on paigaldatud pistik (6).
Plahvatuskindla proportsionaalse suunaventiili sümbolid 4WRA 6-2X
