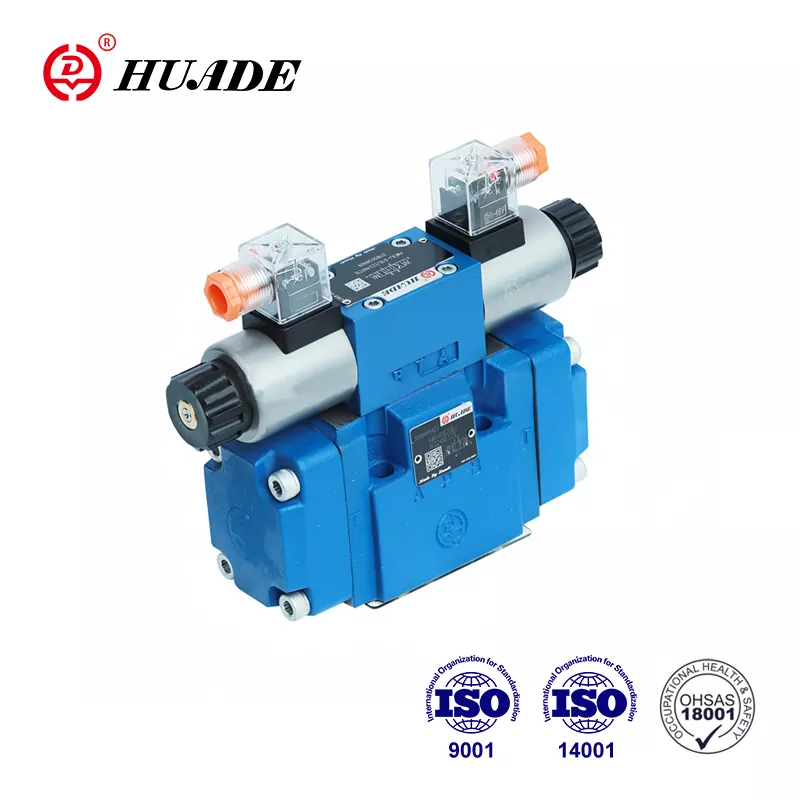

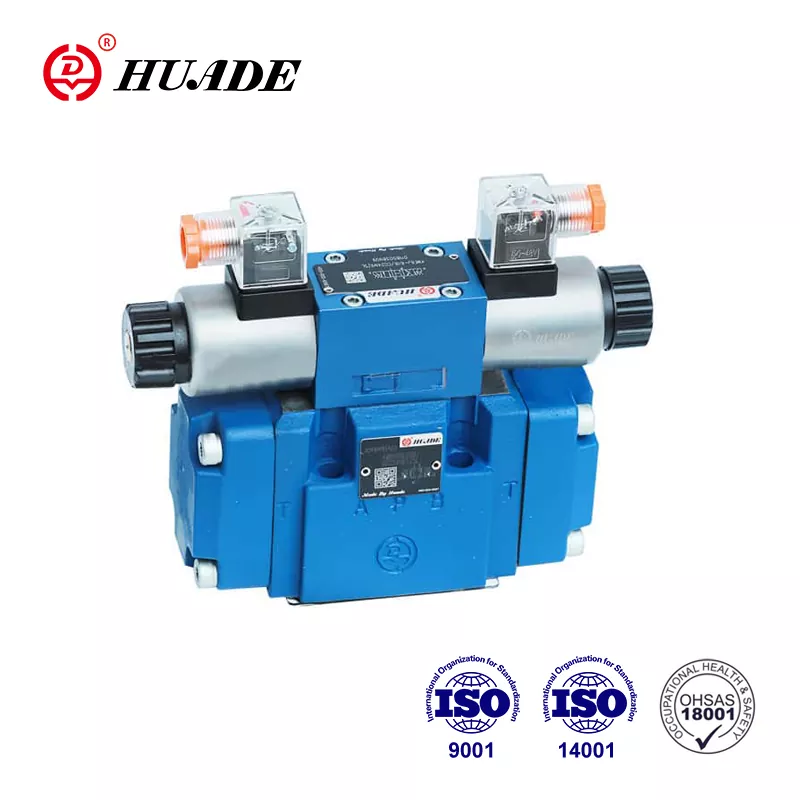

Suunajuhtklapp 4WEH 16 J

Huade Hydraulics on Hiina hüdraulikatööstuse liider. Huade Hydraulicu poolt volitatud rahvusvahelise edasimüüjana tarnime Huade® kaubamärgiga suunajuhtventiile. Elektrohüdrauliline suunajuhtventiil 4WEH 16 J on oma kõrge kvaliteedi ja madalama hinna tõttu metsikult müügis. Garanteerime müüdud toote kvaliteedi ühe aasta. Garantiiajal on selle remontimine tasuta. Huade® on Hiina hüdraulikatööstuses tuntud riiklik kaubamärk. Selle suundventiili kvaliteet vastab täielikult klientide nõudmistele. Meil on kogenud insenerid, kes suudavad pakkuda õigeaegset tehnilist tuge. Loodame siiralt teha koostööd partneritega üle kogu maailma, et saavutada kasulikud tulemused.

Saada päring PDF allalaadimine

Tootekirjeldus

Hiina ja Saksamaa valitsuste vahelise strateegilise partnerluse kaudu 1979. aastal loodud Huade Hydraulic on omanud Rexrothiga kaks pikaajalist koostöökogemust. Huade® 4WEH 16 J elektrohüdrauliline suunajuhtventiil on odav alternatiiv sama seeria Rexrothi ventiilile. Tehas on läbinud ISO9001, ISO14001 ja OH SAS18001. Huade Hydraulic paneb kvaliteedile suurt rõhku. Hüdrauliliste ventiilide kõrge kvaliteedi tagamiseks töötab tehases enam kui 750 tk täiustatud tootmisseadmeid, mida imporditakse üle kogu maailma. Huade® hüdraulikatooteid kasutatakse laialdaselt inseneri- ja ehitusmasinates, tööpinkides, keskkonnakaitses, laevaehituses, kosmosetööstuses, raudteetransiidis, sõjatööstuses ja muudes valdkondades.

Suunajuhtklapi 4WEH 16 J tooteparameeter

Tüüp 4WEH16
Töörõhk, max. (MPa) - Port P, A, B		H-4WEH16	4WEH16
		kuni 35	kuni 28
Port T	Väline pilootõli äravool (MPa)	kuni 25	kuni 25
	Pilootõli sisemine äravool (MPa)	solenoid (DC)	solenoid (AC)
		kuni 16	kuni 10
		Survekeskse puhul on see võimatu 3-asendiline ventiil sisemise õli väljalaske juhtimiseks
PortY	Väline pilootõli äravool (MPa)	=16	～10
Piloodi rõhk min.	Väline pilootõli äravool (MPa) Sisemine pilootõlivarustus (MPa)	3-positsiooniline ventiil,1.2 2-positsiooniline ventiil, vedru nihkega 1.2 2-positsiooniline hüdraulilise nihkega ventiil 1.2


	Sisemine pilootõlivarustus (MPa)	Poolidele C, F, G, H, P, T, V, Z, S (eellaadimise abil ventiil või piisavalt suur vooluhulk) 0,45
Töörõhk. max. (MPa)		kuni 25
Hüdraulika vedelik		Mineraalõlid või fosfaatester
Survevedeliku temperatuurivahemik (℃)		-30 kuni +80
Viskoossusvahemik (mm2/s)		10–800

Toote funktsioon ja suunajuhtklapi 4WEH 16 J rakendus

Omadused:

▶ Ventiilid, mida kasutatakse käivituspeatuse ja vedeliku voolu suuna juhtimiseks

▶ Elektrohüdrauliline juhtimine (WH), hüdrauliline juhtimine (WH)

▶ Alusplaadile paigaldamiseks

▶ Vedru- või rõhukeskne, vedru või hüdrauliline nihe

▶ Märgkontaktiga alalis- või vahelduvvoolu solenoidid, valikulised

▶ Käsitsi tühistamine, valikuline

▶ Elektriühendus üksik- või keskühendusena

▶ Vahetusaja reguleerimine, valikuline

▶ Eelkoormusventiil põhiventiili P-kanalis, valikuline

▶ Lisavarustus andmelehele

Käigu reguleerimine põhipoolil, valikuline

Käigu reguleerimine ja/või lõppasendi näidik, valikuline

Mehaaniline või induktiivne piirlüliti (lähedustüüp) põhipooli juures, valikuline

▶ Teisaldamismuster Din 24 340 vormile A, ISO 4401 ja CETOP - RP 121H

Rakendus:

Suunavaid juhtventiile 4WEH 16 J kasutatakse käivituspeatuse ja vedeliku voolu suuna juhtimiseks.

Funktsioonid, suunajuhtklapi sektsioon 4WEH 16 J

Suunaventiilid tüüp 4WEH..

WEH tüüpi ventiilid on elektrohüdraulilise tööga suundventiilid

Suunaventiilid koosnevad põhiliselt peaventiilist koos korpusega (1), peamisest juhtpoolist (2), ühest või kahest tagasivooluvedrust ja juhtventiilist (4) ühe või kahe solenoidiga.

Peaventiilis olevat peamist juhtpooli (2) hoitakse neutraalasendis või algasendis kas vedrude abil.

4WEH-i lõikevaade
