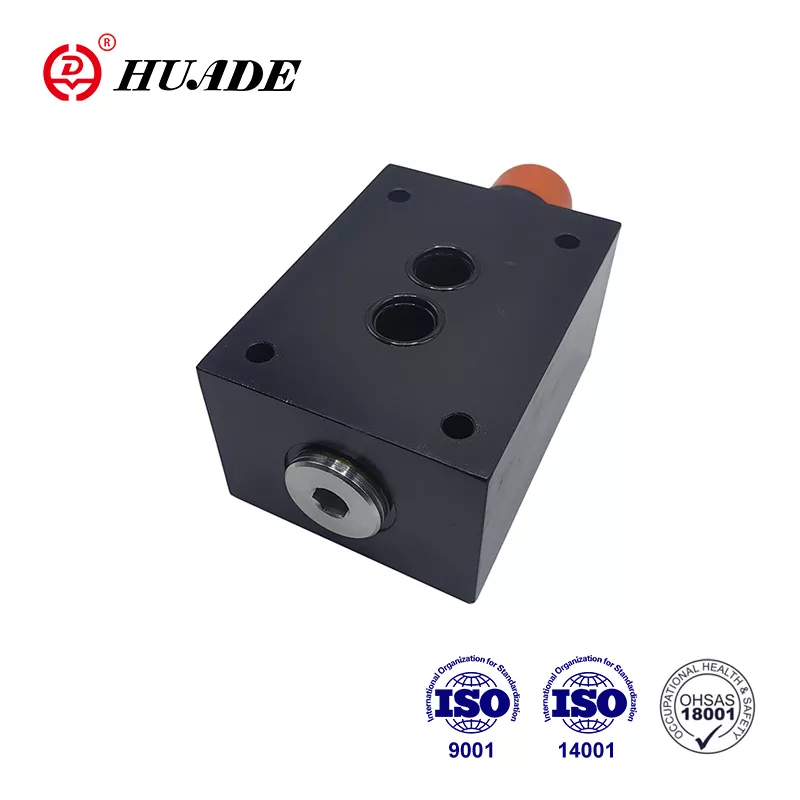

Survealandusklapp DBD

Beijing Huade Hydraulic Industrial Group on tunnustatud riigiettevõte, mis on spetsialiseerunud hüdraulikatoodete ja -seadmete projekteerimisele, tootmisele ja teenindusele. DBWT kaitseklapp võib asendada Rexroth® pakutavaid tooteid. Tehas on läbinud ISO9001, ISO14001 ja OH SAS18001. Huade Hydraulicul on hea kontrollisüsteem, mis tagab hüdroventiilide kõrge kvaliteedi. Tehases on üle 750 täiustatud tootmisseadme, mis on imporditud üle kogu maailma. Iga surveklapp pakitakse veekindlatesse kilekottidesse ja tavalistesse karpidesse, millele on kinnitatud võltsimisvastased märgid. Huade® hüdraulikatooteid kasutatakse laialdaselt sõjatööstuses kaitsevarustuse moderniseerimise edendamiseks.

Survealandusklapi DBD tooteparameeter

Toote funktsioon ja rõhualandusklapi DBD rakendus

Omadused:

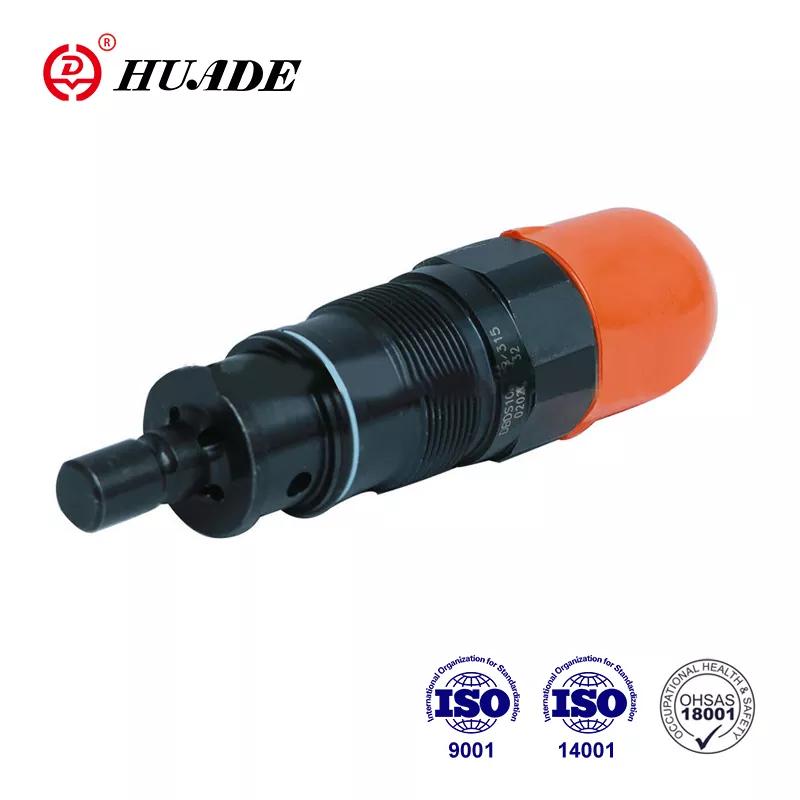

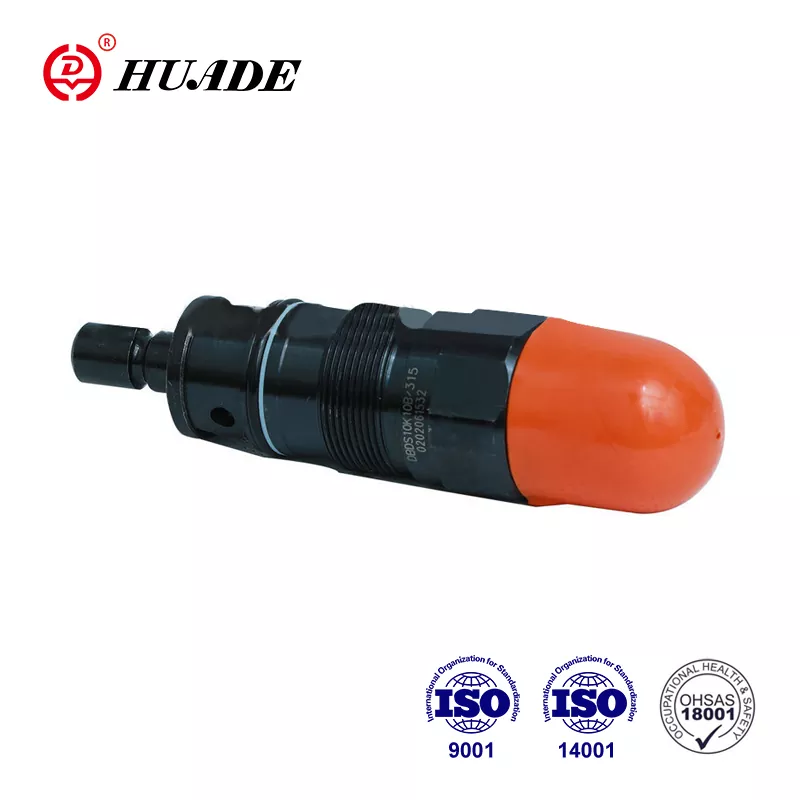

▶ Kassettventiilina

▶ Keermestatud ühenduste jaoks

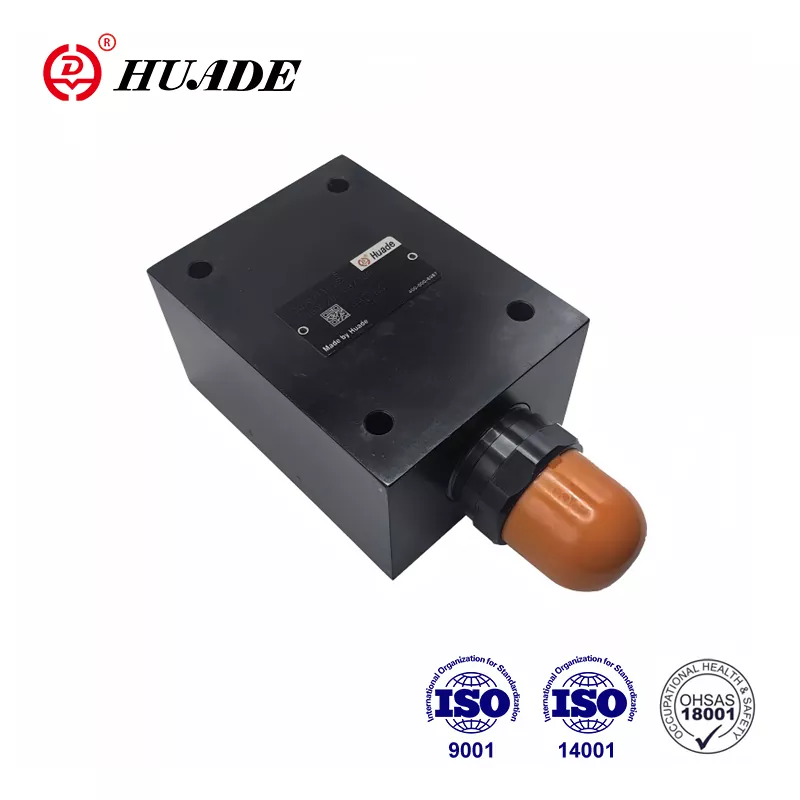

▶ alamplaadi paigaldamiseks

▶ 3 rõhu reguleerimise elementi, valikuline:

· Pöördnupp

·.Kuueteistkümnend. kaitsekorgiga kruvipea

·Skaalaga lukustatav pöördnupp

Rakendus:

Rõhualandusklapi DBD funktsioonid, sektsioon ja sümbolid

DBD rõhualandusventiilid on otsejuhtimisega ventiilid.

Neid kasutatakse hüdrosüsteemi rõhu piiramiseks.

Ventiilid koosnevad peamiselt hülsist (1), vedrust (2), summutuspooliga (4) (rõhuastmed 2,5 kuni 40 MPa) või kuulist (4) (rõhuaste 63 MPa) ja reguleerimiselemendist (3). Süsteemi rõhu seadistus on reguleerimiselemendi (3) kaudu astmeliselt muudetav. Vedru (2) surub kangi (4) istmele. P-kanal on süsteemiga ühendatud. Süsteemis olev rõhk rakendatakse paelapiirkonnale (või kuulile).

Kui rõhk kanalis P tõuseb üle vedru (2) ventiilikomplekti, avaneb hoob (4) vastu vedru (2). Nüüd voolab survevedelik kanalist P kanalisse T. Tihvti (4) käik on piiratud tihvtiga. Hea rõhu seadistuse säilitamiseks kogu rõhuvahemikus on rõhuvahemik jagatud 7 rõhuastmeks. Üks rõhk aste vastab teatud vedrule maksimaalse töörõhu jaoks, mida saab sellega seadistada.

Survealandusklapi DBD struktuur ja sümbolid

DBD sümbolid

Märka

1. Vedelik tuleb filtreerida. Minimaalne filtri peenus on 20 ㎛.

2. Paak peab olema tihendatud ja õhu sissepääsule peab olema paigaldatud õhufilter.

3. Tooted ilma alamplaadita tehasest lahkumisel, kui neid vajate, tellige need spetsiaalselt.

4.Klappide kinnituskruvid peavad olema kõrge intensiivsusega (klass 10.9). Valige ja kasutage neid vastavalt näidisraamatus loetletud parameetritele.

5. Nõutav on klapiga seotud pinna karedus. Pinna karedus on 0,8.

6. Vastav detaili pinnaviimistlus peab olema 0,01/100 mm.
