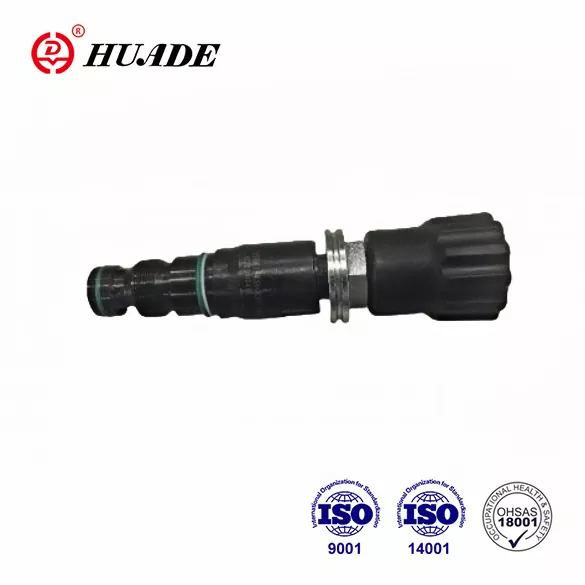

Survevabastusventiilid DB.K

Rexrothi täiustatud tehnoloogia kasutuselevõtuga on Huade Hydraulic saavutanud märkimisväärseid edusamme hüdraulikakomponentide ja integreeritud seadmete projekteerimisel, valmistamisel. Huade® rõhualandusventiilid DB.K on teiste sarnaste toodetega võrreldes vastupidavamad. Need võivad asendada Rexrothi samas sarjas pakutavaid tooteid. Soodsate toodete pakkumiseks pöörab tehas suuremat tähelepanu praktilisusele, tuues kvaliteedi tagamiseks kasutusele üle 750 täiustatud tootmisseadme üle maailma. Tehas on läbinud ISO9001, ISO14001 ja OH SAS18001. Huade® hüdraulilised surveventiilid on võitnud laialdase turu tuntuse. Tänu usaldusväärsele kvaliteedile ja stabiilsele jõudlusele kasutatakse neid laialdaselt erinevates tööstuskeskkondades, nagu ehitusmasinad ja laevade hüdrosüsteemid.

Survealandusventiilide tooteparameeter DB.K

Rõhuvabastusventiilide tooteomadused ja kasutusala DB.K

Omadused:

▶ Kasseti ventiil

▶ 4 rõhuvahemikku

▶ 4 reguleerimiselementi

. Pöördnupp

. Varrukas kuusnurga ja kaitsekorgiga

. Lukustatav skaalaga pöördnupp

. Skaalaga pöördnupp

Rakendus:

Rõhualandusventiilid DB...K.. tüüpi on pilootjuhitavad rõhualandusventiilid, mis paigaldatakse kassetti. Neid kasutatakse hüdrosüsteemi rõhu piiramiseks.

Survealandusventiilide funktsioon, sektsioon ja sümbolid DB.K

Süsteemi rõhu seadistamine toimub reguleerimiselemendi (4) kaudu. Puhkeolekus on klapid suletud. Rõhk pordis A mõjub poolile (1). Samal ajal juhitakse rõhk läbi ava (2) pooli (1) vedruga koormatud küljele ja läbi ava (3) juhtpuldi (6) poole. Kui surve

pordis Tõuseb üle vedru (5) seatud väärtuse, avaneb juhtnupp (6). Vedelik võib nüüd voolata pooli (1), düüsi (3) ja kanali (8) vedruga koormatud küljelt porti Y. Tekkiv rõhulangus liigutab pooli (1), mille tulemusel avaneb ühendus punktist A punkti B, samal ajal vedrule (5) seatud rõhku hoitakse.

Õli tagasivool kahest vedrukambrist juhitakse väljastpoolt pordi Y kaudu.

DB 10 K2-40B struktuur

Sümbol

Märka

1. Vedelik tuleb filtreerida. Minimaalne filtri peenus on 20 ㎛.

2. Paak peab olema tihendatud ja õhu sissepääsule peab olema paigaldatud õhufilter.

3. Tooted ilma alamplaadita tehasest lahkumisel, kui neid vajate, tellige need spetsiaalselt.

4.Klappide kinnituskruvid peavad olema kõrge intensiivsusega (klass 10.9). Valige ja kasutage neid vastavalt näidisraamatus loetletud parameetritele.

5. Nõutav on klapiga seotud pinna karedus. Pinna karedus on 0,8.

6. Vastav detaili pinnaviimistlus peab olema 0,01/100 mm.
