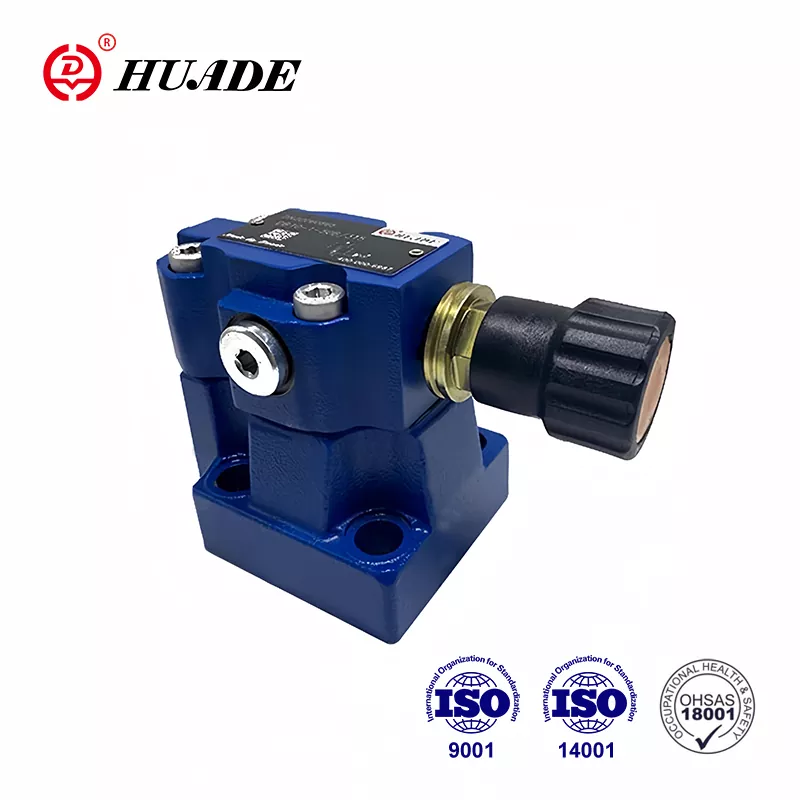

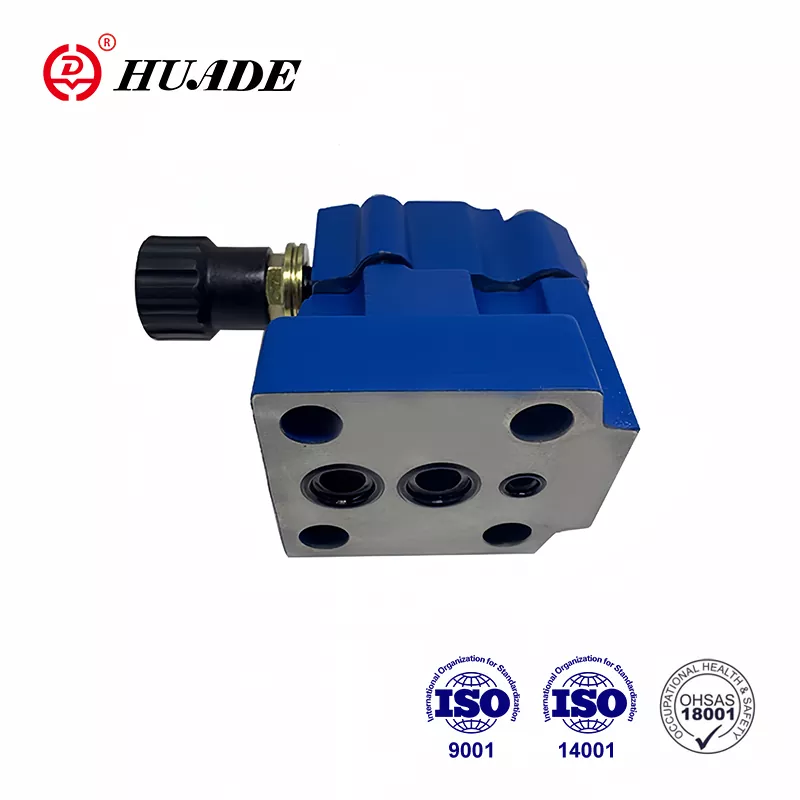

1979. aastal asutatud Huade Hydraulic on saanud Hiina hüdraulikatööstuse liidriks tänu Rexrothi kõrgtehnoloogia kasutuselevõtule. Huade® rõhualandusventiilid DB 10 sobivad Rexrothi DB10 seeriaga. Tehas kasutab mõistlikult kodumaiseid ressursse, et pakkuda klientidele soodsa hinnaga hüdroventiile. Samal ajal on ta kasutusele võtnud enam kui 750 täiustatud masinat üle kogu maailma, et tagada hüdroventiilide kvaliteet. Huade Hydraulic ja selle sidusettevõte on läbinud standardid ISO9001, ISO14001 ja OH SAS18001. Tänu usaldusväärsele kvaliteedile ja stabiilsele jõudlusele müüakse Hude® surveklappe metsikult Hiinas ja välisriikides. Huade Hydraulics teeb neile hüdrolahenduste pakkumiseks koostööd paljude tuntud kodumaiste ettevõtetega.
|
Kindral |
|||||||
|
Paigaldamine |
valikuline |
||||||
|
Kaal |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Alamplaat |
DB (kg) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (kg) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (kg) |
1,2 (tüüp DBW lisage 1,2 Kg |
||||||
|
DBC10 või 30 (kg) |
1,5 (DBWC10 või 30 lisage 1,2 kg) |
||||||
|
Keermestatud |
DB..G. (kg) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (kg) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Suunaventiilide tehnilised andmed |
vaata WE6.../... |
||||||
|
Hüdraulika tehnilised andmed |
|||||||
|
Maksimaalne töörõhk sadamates A.B. X (MPa) |
kuni 35,0 |
||||||
|
Maksimaalne vasturõhk |
DB (MPa) |
kuni 31.5 |
|||||
|
DBW.6A. (standardsed solenoidid) (MPa) |
AC(DC)10.0 AC(DC)16.0 |
||||||
|
DBW.6B. (suure võimsusega solenoidid) (MPa) |
AC(DC) 16.0 |
||||||
|
Reguleeritav rõhk |
Miinimum (MPa) |
vooluhulgast sõltuv (vt iseloomulikud kõverad ) |
|||||
|
Maksimaalne (MPa) |
Maksimaalselt 5,0, 10,0, 20,0, 31,5, 35,0 |
||||||
|
Maksimaalne vooluhulk |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Alusplaadi paigaldamine (l/min) |
250 |
- |
500 |
- |
650 |
||
|
Keermestatud ühendused (l/min) |
250 |
500 |
500 |
500 |
650 |
||
|
Survevedelik |
Mineraalõli (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
||||||
|
Survevedeliku temperatuurivahemik (℃) |
-30 kuni +80 |
||||||
|
Viskoossusvahemik (mm ²/s) |
10 kuni 800 |
||||||
|
Saastumise aste |
NAS 1638 klass 9. |
||||||
Omadused:
▶ Alusplaadi kinnitus
▶ Teisaldamismuster standardile DIN 24 340, vormile E, ISO 6264 ja CETOP - RP 121H
▶ Toruühendus
▶ Sisestage ühendus
▶ Kolm reguleerimiselementi:
. Pöördnupp
. Hex. kaitsekorgiga kruvipea
. Lukustatav skaalaga pöördnupp
▶ Solenoidiga juhitav mahalaadimine sisseehitatud suunaga poolventiili kaudu
Rakendus:
Rõhuvabastusventiile DB 10 kasutatakse kontrollrõhu piiramiseks (DB) või piiramiseks.
Kindral
Tüübid DB rõhuklapid on pilootjuhitavad rõhualandusventiilid.
Rõhualandusventiilid (DB) koosnevad peamiselt peaventiilist (1) koos põhipooli komplektiga (3) ja juhtventiilist (2) koos rõhureguleerimiselemendiga.
Rõhualandusventiil tüüp DB
Pordis A olev rõhk mõjutab põhipooli (3). Samal ajal avaldatakse survet juhttorude (6) ja (7), mis on varustatud avadega (4) ja (5), põhipooli (3) vedruga küljele ja kuulile (8) ) juhtventiilis (2). Kui rõhk pordis A ületab vedru (9) ventiili, avaneb kuul (8) vastu vedru (9).
Selle signaal tuleb sisemiselt juhtliinide (10) ja (6) kaudu pordist A. Põhipooli (3) vedruga küljel olev survevedelik voolab nüüd läbi juhttoru (7) ja düüsi ava (11) ) ja kuul (8) vedrukambrisse (12). Tüüpides DB...50B/... voolab see sisemiselt juhtliini (13) kaudu paaki või tüübi DB..50/..Y..väliselt juhtliini (14) kaudu. Düüside (4) ja (5) tõttu tekib põhipooli (3) juures rõhulangus, ühendus pordist A on avatud. Nüüd voolab survevedelik pordist A porti B, säilitades samal ajal seadistatud töörõhu.
Rõhualandusventiili võib pordi "X" (15) kaudu koormata või teisele rõhule (teine rõhuaste) ümber lülitada.
DB...50B struktuur
DB...50B sümbol
1. Vedelik tuleb filtreerida. Minimaalne filtri peenus on 20 ㎛.
2. Paak peab olema tihendatud ja õhu sissepääsule peab olema paigaldatud õhufilter.
3. Tooted ilma alamplaadita tehasest lahkumisel, vajadusel tellige need spetsiaalselt.
4.Klappide kinnituskruvid peavad olema kõrge intensiivsusega (klass 10.9). Valige ja kasutage neid vastavalt näidisraamatus loetletud parameetritele.
5. Nõutav on klapiga seotud pinna karedus. Pinna karedus on 0,8.
6. Vastav detaili pinnaviimistlus peab olema 0,01/100 mm.
