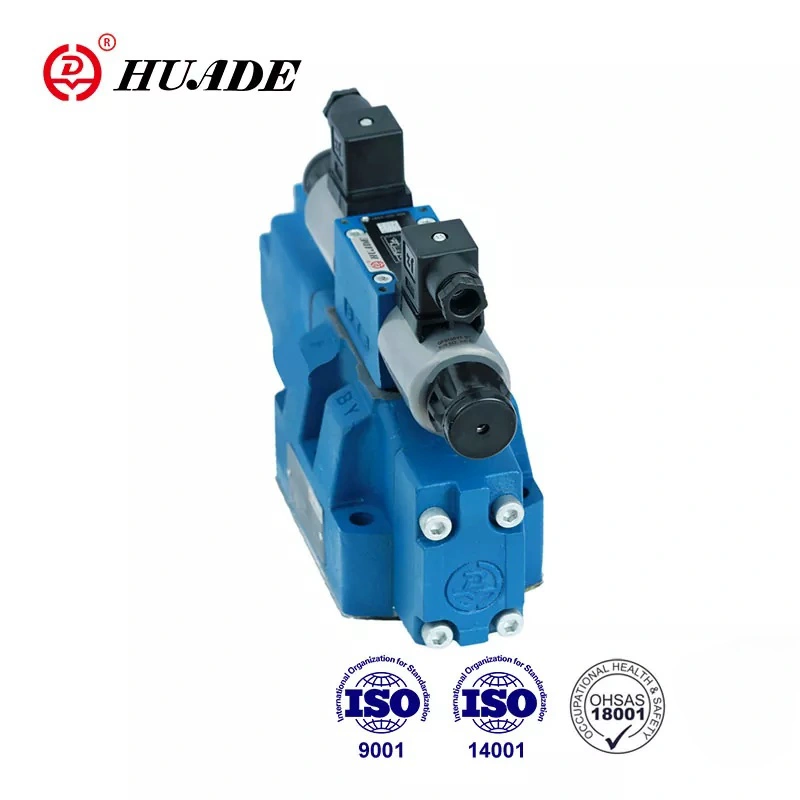

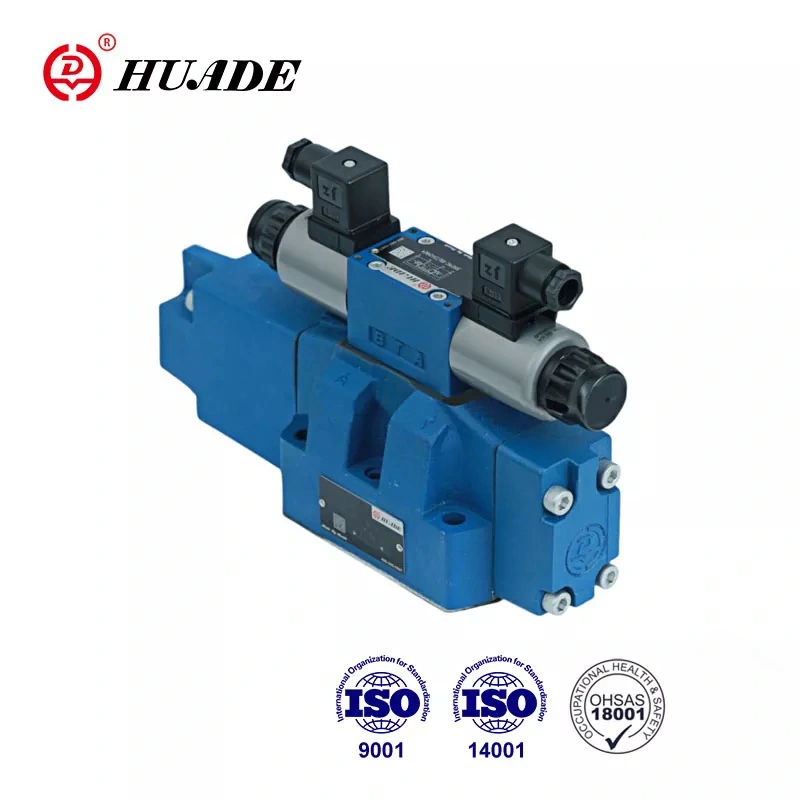

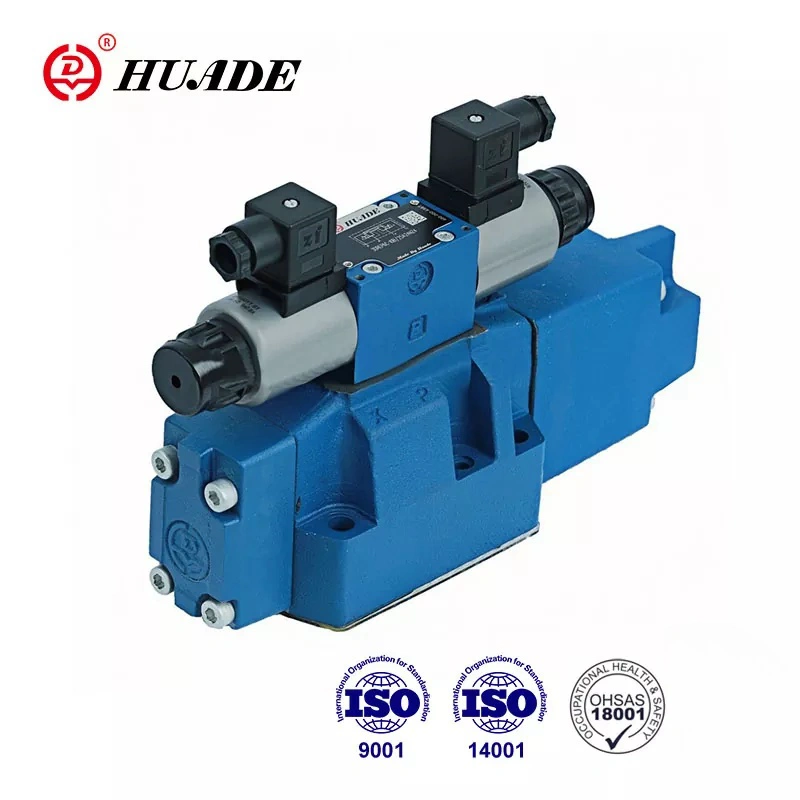

Üks 4WRH proportsionaalne klapp suudab juhtida nii voolu kui ka voolu suunda, muutes süsteemi struktuuri lihtsaks. Klapi korpuses on valatud sisemine kanal, millel on tugev vooluvõimsus ja suur voolukiirus. Peaventiilil on aksiaalne kolmnurkne juhtsoon, mille rõhulangus ja rõhukadu juhtõlal on väike. Tüüp 4WRH proportsionaalne ventiil sobib suure vooluhulga ja kõrge täpsusega süsteemidele.
|
Hüdraulilised andmed |
|||||
|
suurus |
10 |
16 |
25 |
32 |
|
|
juhtventiili rõhk (MPa) |
väline pilootõli tarnimine |
3 kuni 10 |
|||
|
sisemine pilootõli tarnimine |
Kuni 10 (üle 10 peab installima ZDR6DP2-30B/75YM) |
||||
|
Peaventiili rõhk (MPa) |
31.5 |
35 |
|||
|
Tagasivoolu rõhk (MPa) |
port T (väline pilootõli tagastus) |
31.5 |
25 |
15 |
|
|
port T (sisemine pilootõli tagastus) |
3 |
||||
|
Y port |
3 |
||||
|
Pilootõli maht (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Juhtõli vool pordis X või Y (l/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Voolu läbi peaventiili (l/min) |
270 |
460 |
877 |
1600 |
|
|
Hüsterees (l/min) |
6 |
||||
|
Korratavus (%) |
3 |
||||
|
saastatuse aste (㎛) |
≤20 |
||||
|
Vedelik |
Mineraalõli (NBR-tihendi jaoks). Fosfaatester (FPM-tihendi jaoks) |
||||
|
Viskoossusvahemik (mm²/s) |
2,8 kuni 380 |
||||
|
Vedeliku temperatuurivahemik (℃) |
-20 kuni +70 |
||||
|
Paigaldusasend |
valikuline |
||||
|
Kaal (kg) |
ühe solenoidiga klapp |
7.4 |
12.7 |
17.5 |
41.8 |
|
kahe solenoidiga klapp |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektrilised andmed |
||
|
Tarne tüüp |
DC |
|
|
Solenoidi (A) nimivool |
0.8 |
|
|
Pooli takistus (Ω) |
külm (20℃) 19,5; max.klapp, kuum 28.8 |
|
|
Keskkonna temperatuur (℃) |
50 |
|
|
Spiraali temperatuur (℃) |
150 |
|
|
Töötsükkel |
Pidev |
|
|
Pilootvool (A) |
0.02 |
|
|
Isolatsioon |
IP65 |
|
|
Seotud |
1 rambiajaga |
VT-3000S30 |
|
5 rambiajaga |
VT3006S30 |
|
|
Elektriühendus |
Pistikühendus |
|
Omadused:
▶ Pilootsuuna WRH proportsionaalne klapp
▶ Alusplaadile paigaldamiseks
▶ Hüdraulikaõli suuna ja voolukiiruse reguleerimiseks
▶ Vedrukeskne .pooli triivi pole
▶ Madal rõhukadu juhtpindade vahel
▶ Klapp ja elektrooniline juhtimine ühest allikast
▶ Solenoidi proportsionaalne töö
▶ Teisaldamismuster DIN 24 340 vormile A, ISO4401 ja CETOP-RP121H
Rakendus:
Tüüp 4WRH proportsionaalset ventiili kasutatakse laialdaselt erinevates tööstusharudes, nagu tööpingid, metallurgia, kergetööstus, kaevandus, masinaehitus jne.
Tüüpi 4WRH ventiilid on pilootjuhitavad proportsionaalsed suundventiilid väliseks kasutamiseks rõhureguleerimisventiilide kaudu. Funktsioon ja põhimõte on samad, mis tüübi 4WRZ puhul. Ühendusplaat (12) ühendab juhtühenduse A ühendusega T(Y) ) ja pilootühendus B koos P(X). Juhtrõhk peaklapi juures peab olema 0,4 MPa kuni 2,5 MPa.nii et vool on kas punktist P punkti A ja B punkti T või P punkti B ja A punkti T.
Proportsionaalsete suundventiilide struktuur 4WRH
Pilootventiil
Pilootventiil on proportsionaalse solenoidiga juhitav 3-suunaline rõhualandusventiil (tüüp 3DREP6). Drosselklapi sisestus on paigaldatud portidesse A ja B, lisateavet vt 3DREP6 tekstist.
Juhtventiili tüüp 3DREP6 struktuur
Proportsionaalse suundventiili 4WRH sümbol
