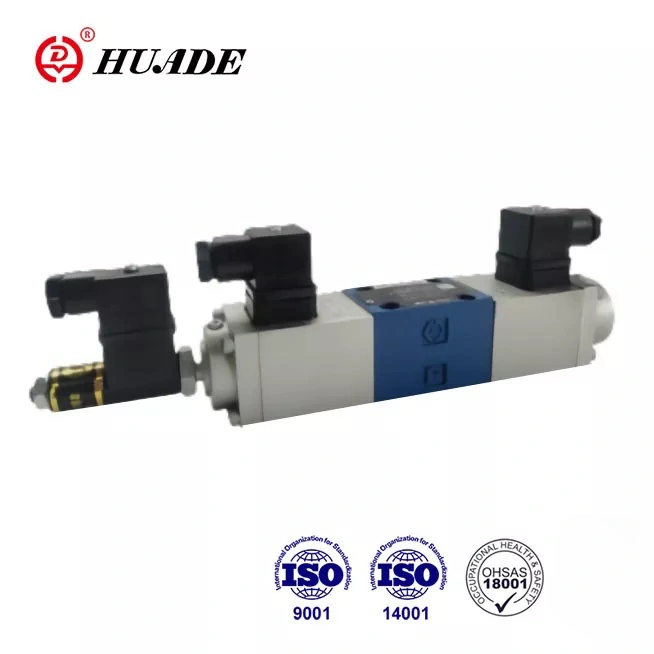

Tüüp 4WRE proportsionaalne ventiil kasutab alamplaadi kinnitust, vedrukeskust. Hea vooluvõime, kõrge rõhk ja suurepärane kordustäpsus, mugav kasutada. Tänu kahele pikaajalisele koostööle Rexrothiga saab see asendada Rexrothi pakutavat 4WRE-seeriat 1X. 4WRE proportsionaalse ventiili jõudlus võib ühtida esmatasandi rahvusvaheliste kaubamärkide omaga. See on hea ja taskukohane alternatiiv.
|
Hüdraulilised andmed |
|||
|
Suurus |
6 |
10 |
|
|
Töörõhk (Mpa) |
port A, B, P |
31.5 |
31.5 |
|
port T |
16 |
16 |
|
|
Vooluhulk (l/min) |
65 |
260 |
|
|
Saastumise aste (㎛) |
≤ 20 (soovitatav ≤10) |
||
|
Hüsterees (%) |
<1 |
<1 |
|
|
Korratavus (%) |
<1 |
<1 |
|
|
Reageerimistundlikkus (%) |
≤ 0,5 nimisignaalist |
≤ 0,5 nimisignaalist |
|
|
Sageduskarakteristik (-3 dB) (Hz) |
6 |
4 |
|
|
Hüdraulika vedelik |
Mineraalõli (NBR-tihendi jaoks), fosfaatester (FPM-tihendi jaoks) |
||
|
Viskoossusvahemik (mm²/s) |
2,8 kuni 380 |
||
|
Survevedeliku temperatuurivahemik (℃) |
-20 kuni +70 |
||
|
Paigaldusasend |
Valikuline |
||
|
kaal (kg) |
1 solenoidiga klapp |
1.91 |
5.65 |
|
2 solenoidiga klapp |
2.66 |
7.65 |
|
|
Elektrilised andmed |
|||
|
Pinge tüüp |
Alalispinge 24V või 12V |
||
|
Max vool solenoidi kohta (A) |
1.5 |
1.5 |
|
|
Mähis |
Külma väärtus temperatuuril 20 ℃ |
5.4 |
10 |
|
Max.sooja väärtus |
8.1 |
15 |
|
|
Keskkonna temperatuur ℃ |
kuni +50 |
||
|
Kohustus |
Pidev |
||
|
Spiraali temperatuur ℃ |
kuni +150 |
||
|
Klapi isolatsioon |
IP65 |
||
|
Seotud võimendi (silla tüüpi 24 V alaldi) |
2 rambiajaga |
VT-5001S20 (kahe positsiooni jaoks) |
VT-5002S20 (kahe positsiooni jaoks) |
|
1 rambiajaga |
VT5005S10 (kolme positsiooni jaoks) |
VT 5006S10 (kolme positsiooni jaoks) |
|
|
Induktiivne asendimuundur |
|||
|
Elektriline mõõtesüsteem |
LVDT |
||
|
Juhtkäik (mm) |
± 4,5 lineaarne |
||
|
Lineaarsustolerants (%) |
1 |
||
|
Pooli takistus (Ω) |
Ⅰ R20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Induktiivsus (mH) |
6 kuni 8 |
||
|
Ostsillaatori sagedus (KHz) |
2.5 |
||
|
Klapi isolatsioon |
IP65 |
||
Omadused:
▶ Klapp hüdraulikavedeliku suuna ja voolu reguleerimiseks
▶ Alusplaadile paigaldamiseks
▶ Elektrilise asendi tagasiside
▶ Vedrukeskne juhtpool
▶ Madal rõhukadu juhtseadmetel
▶ Nii ventiil kui ka elektrooniline juhtimine ühelt tarnijalt
▶ Paigaldusmuster vastavalt DIN 24 340 vormile A, ISO4401 ja CETOP - RP121H
Rakendus:
4WRE suundventiil sobib tihedaks vooluringiks ja seda kasutatakse laialdaselt masinate, kergetööstuse, metallurgia, kaevanduse, kosmoselendude ja muudes valdkondades.
Tüüp 4WRE suundventiilid on otse juhitavad proportsionaalsete solenoidide abil ning neid kasutatakse voolu suuna ja mahu reguleerimiseks.
Need koosnevad põhiliselt korpusest (1), juhtpoolist (4), kahest tagasivooluvedrust (5), kahest proportsionaalsest solenoidist (2) ja asendimuundurist (3).
Tüüp 4WRE6...10B... ja 4WRE10... 10B... (3-asendiline)
Kui solenoid "a" (2) on pingestatud, nihutatakse pool paremale, käik on võrdeline elektrilise sisendsignaaliga. Juhtpool (4) põhjustab V-kujuliste soonte järkjärgulise avanemise, et voolata. Juhtpooli (4) asendit jälgib asendiandur (3). Elektroonilises juhtimises võrreldakse juhtpooli tegelikku asendit eelseadistatud väärtusega. Siin on positsioonijuhtimisahel, mis tuvastab olemasolevad erinevused
eelseadistatud väärtuse (käsuväärtus) ja tagasiside väärtuse (tegelik väärtus) vahel ning korrigeeritakse asjakohaste solenoidide vastavate signaalidega. Kui solenoid "a" (2) on pingest vabastatud, viiakse juhtpool tagasivõtuvedrude (5) abil tagasi keskasendisse.
Proportsionaalse suundventiili 4WRE6... ja 4WRE10... struktuur...
Tüüp4WRE..A...10B/...(2-positsiooniline klapp)
Seda tüüpi ventiili põhimõte on sama mis 4wRE...10B/ .. Seda tüüpi ventiilil on aga ainult üks andur ja üks solenoid.
Proportsionaalse suundventiili 4WRE6...A... 10B ja 4WRE10...A... 10B struktuur
Proportsionaalse suundventiili 4WRE sümbol
