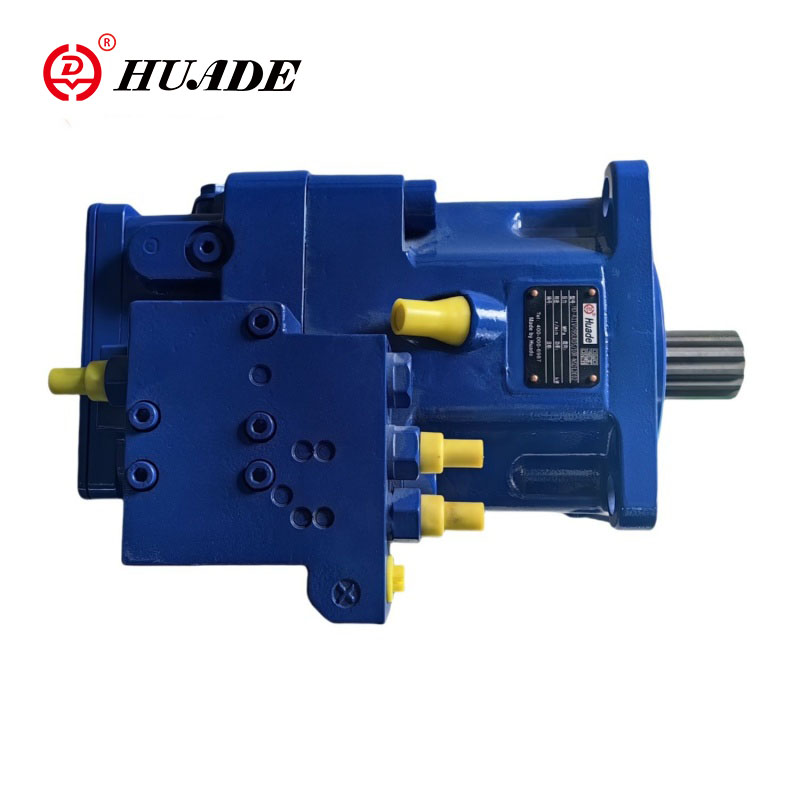

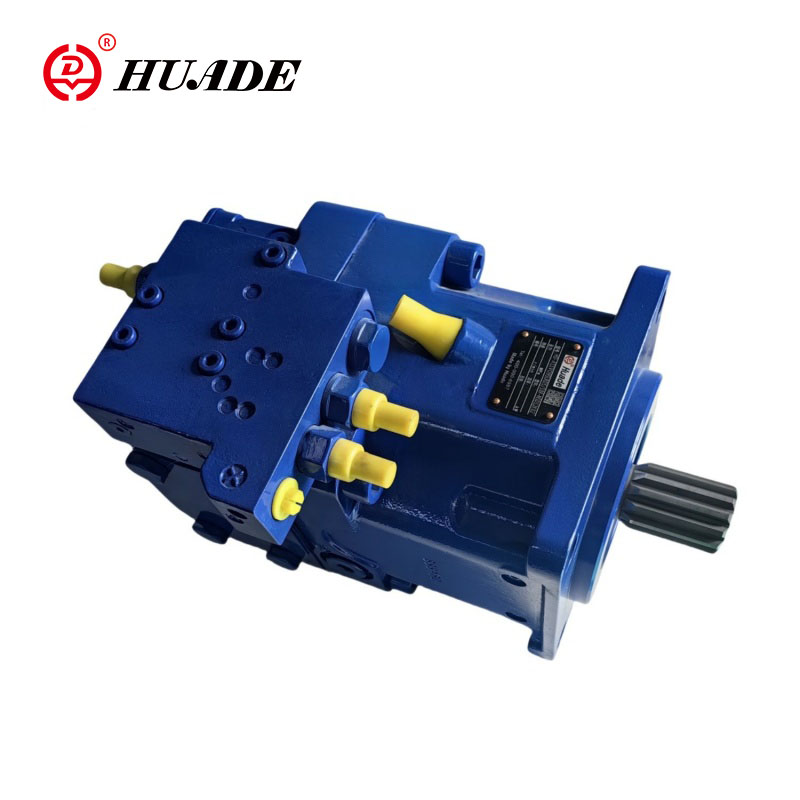

Aksiaalne kolviga muutuv pump A11VO

Huade kaubamärgiga A11VO pesuplaadi aksiaalkolbiga muutuvat pumpa kasutatakse hüdrostaatiliseks jõuülekandeks avatud ahelaga hüdrosüsteemides. Selle aksiaalkolbpumba voolukiirus on võrdeline ülekandekiiruse ja nihkega. Pöördeplaadi kaldenurka reguleerides saab voolukiirust astmeliselt muuta. A11VO pump vastab jõudluselt Rexrothi omale.

Aksiaalkolvi muutuva pumba A11VO tooteparameeter

•Töörõhu vahemik

◇ Sisselaskeava ----- Absoluutne rõhk pordis S (imemisava)

Ilma laadimispumbata versioon

Pabs min--------- 0,8 baari

Pab max---------- 30 baari

Kui rõhk on > 5 baari, küsige Huade Hydraulicilt.

Laadimispumbaga versioon

Pabs min---------- 0,6 baari

Pabs max---------- 2 baari

◇Suurim lubatud kiirus (kiirusepiirang)

Lubatud kiirus, suurendades sisselaskerõhu rõhku imiava S või Vg ≤ Vg max juures

◇ Väljalaskeava ---- Rõhk pordis A või B

Nimirõhk pN---------- 350 bar

Maksimaalne rõhk Pmax ----------400 bar

Nominaalne rõhk: Max.konstruktsioonirõhk, mille juures on tagatud väsimustugevus

Maksimaalne rõhk: Max. töörõhk, mis on lühiajaliselt lubatud (t <1 s).

◇ Minimaalne töörõhk

Sõltuvalt kiirusest, pöördenurgast ja nihkest on pumba teenindusliinis nõutav minimaalne töörõhk pB min (vt diagrammi).

◇ Korpuse äravoolu rõhk

Korpuse äravoolurõhk pordides T1 ja T2 võib olla maksimaalselt 1,2 baari kõrgem kui sisendrõhk pordis S, kuid mitte kõrgem kui PL abs. max --------------- 2 baari.

Vaja on piiramatut täissuuruses korpuse äravoolutoru otse paaki.

◇ Võlli tihendirõnga temperatuurivahemik

FKM võllitihendi rõngas on lubatud korpuse äravoolutemperatuuril -25 ℃ kuni +115 ℃.

• Märkus.

Rakendustes alla -25°C on vajalik NBR-võllitihendi rõngas (lubatud temperatuurivahemik: -40°C kuni +90°C).

Märkige tellimuses selge tekstiga NBR võllitihendi rõngas.

Aksiaalkolbiga muutuva pumba A11VO tooteomadused ja rakendus

Omadused:

▶Pöördplaadiga muudetav aksiaalkolbpump hüdrostaatiliste ajamite jaoks avatud ahelaga hüdrosüsteemis.

▶Mõeldud peamiselt mobiilirakendustes kasutamiseks.

▶Pump töötab iseimevates tingimustes, paagi rõhu all või valikulise sisseehitatud laadimispumbaga (tiivikuga).

▶Saadaval on lai valik juhtimisvõimalusi, mis vastavad mis tahes rakenduse nõuetele.

▶Toite reguleerimise võimalus on väliselt reguleeritav, isegi kui pump töötab,

▶Lõbiajam sobib hammasrataspumpade ja aksiaalkolbpumpade lisamiseks kuni sama suuruseni, st 100/% läbiva ajamiga.

▶Väljundvooluhulk on võrdeline ajami kiirusega ja muutuv astmeliselt qv max ja qv min = 0 vahel.

Rakendus:

Huade aksiaalkolbiga muutuvat pumpa A11VO kasutatakse laialdaselt insenerimasinates ja kergetööstusseadmetes, raua- ja terasemetallurgia- ja kaevandusmasinates, laevades, tsiviillennunduse maapealsetes seadmetes, nafta- ja naftakeemia masinates, ehitus- ja kõndimismasinates.
