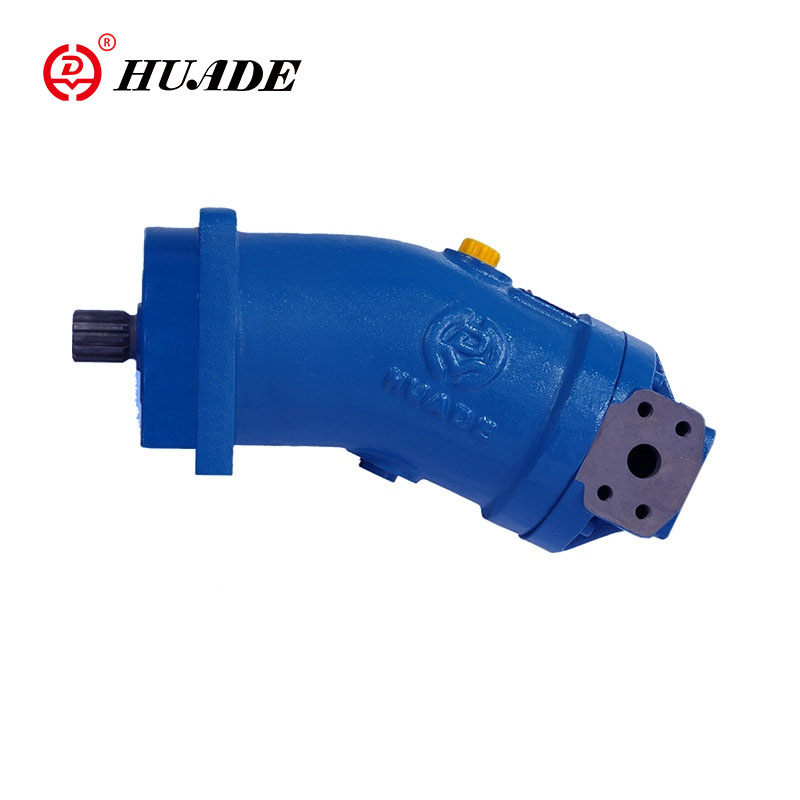

Aksiaalne kolb fikseeritud pump/mootor A2F

Aksiaalset kolb fikseeritud pumba/mootorit A2F A2F saab kasutada kas mootori pumbana hüdrostaatilistes draiverites, avatud või suletud vooluringis. See on fikseeritud nihkega painutatud telje disaini aksiaalne kolbüksus. Pumbana käitamisel on A2F pumba vool võrdeline ajami kiiruse ja nihkega. Mootorina töötamisel on A2F mootori väljundkiirus võrdeline pühitud mahuga ja pöördvõrdeline nihkega. Väljundmoment suureneb rõhu langusega kõrge ja madala rõhu külgede vahel.

Aksiaalse kolb fikseeritud pumba/mootori A2F tooteparameeter

• Suurus: 10-500
• Tipprõhk: kuni 40MPa
• Ringkond: avatud või suletud vooluringi jaoks.
• Kujundus: aksiaalne kitsenev kolb, painutatud telje disain

▶Sisselaske töörõhk

◆Pumpamaama

Minimaalne rõhk sadamates a või b

P_abs------ 0,08 mA

Suletud vooluahelates peab söödarõhk olema vahemikus 0,2 ja 0,6 mPa, sõltuvalt pumba kiirusest ja viskoossuse hüdraulilisest vedelikust

◆Mootor

Surve sadades A või B

Nominaalne rõhk PN = 35MPa

Maksimaalne rõhk P_maksimaalne= 40MPa

Portide A ja B surve summa ei tohi ületada 70MPa (individuaalne rõhk mõlemal küljel maksimaalselt 40MPa)

▶Väljalaskeava töörõhk

◆Pumpamaama

Nominaalne rõhk --- lk_N= 35MPa

Tipprõhk ----- lk_maksimaalne= 40MPa

Juhtumisurve

▶Maksimaalne lubatud juhtumi rõhk (sadamas t)

PABS ---- 0,2MPa

▶ Õli temperatuurivahemik

t_min---- -25 ℃

t_maksimaalne--- +80 ℃

▶ Viskoossuse vahemik

V_min---- (lühihaavade jaoks) 10mm²/s

V_maksimaalne--- (lühikese aja jooksul) 1000mm²/s

▶ Optimaalne tööviskoossus

V_loobuma--- 16-36mm²/s

Toote funktsioon ja telgkolb fikseeritud pumba/mootori A2F kasutamine

Omadused

▶ Hästi tõestatud sfäärilise juhtimispiirkonnaga kõrgjõudlusega pöörlev rühm koos eelistega: enesekeskse madala perifeerse kiiruse, kõrge efektiivsusega.

▶ Tugevad veerevad laagrid taluvad pikka kasutulu.

▶ Radiaalse koormuse vastuvõtmiseks võimeline ajamivõll.

▶ ISO kinnitusäärik, fikseeritud nihke ühtlane.

▶ Pumbad/mootorid ja muutuvad mootorid suurusest 55.

▶ võib kasutada koos tulekahjuga-resistentsete vedelikega.

▶ Madala müra genereerimine.

Rakendus

Aksiaalset kolb fikseeritud pumpa/mootorit A2F -i kasutatakse laialdaselt insenerimasinate, söemasinate, põllumajandusmasinate, metallurgiaseadmete, tööpinkide jne.
