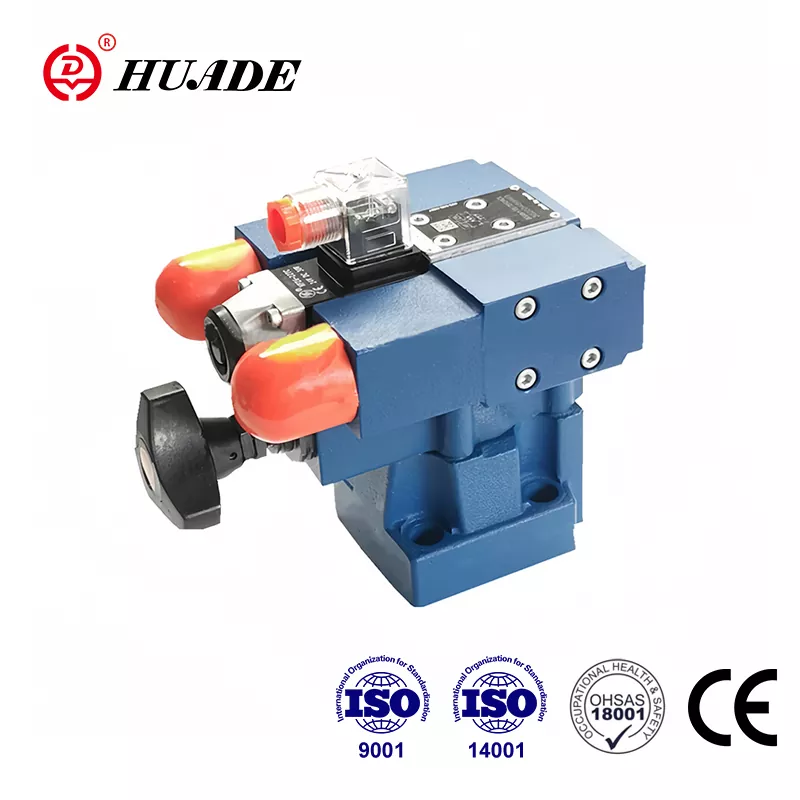

Huade Hydraulic pöörab rohkem tähelepanu oma toodete praktilisusele. Rõhualandusventiil DB3U on konkurentsivõimeline hea kvaliteediga ja madalama hinnaga tuntud toodetega. Tänu kahele pikaajalisele koostööle Rexrothiga on Huade Hydraulic tutvustanud Rexrothi tipptehnoloogiat. Hiina hüdrotööstuse juhtiva kaubamärgina võidavad Huade® rõhualandusventiilid turul laialdase tuntuse ja kasutajate usalduse. Kõik ettevõtte filiaalid on läbinud ISO9001, ISO14001 ja OH SAS18001. Huade® juhtivad tooted on saanud CCS (China Classification Society) sertifikaadi ja neid kasutatakse laialdaselt meretööstuses.
|
Suurus |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
Vooluhulk (l/min) |
Keermestatud ühendus |
100 |
200 |
400 |
600 |
||
|
Alusplaadi kinnitus |
- |
200 |
- |
400 |
- |
600 |
|
|
Töörõhk (MPa) |
pordid A,B,X.kuni 31.5 |
||||||
|
Vasturõhk (port Y) (MPa) |
kuni 31.5 |
||||||
|
Min. Seadistusrõhk (MPa) |
vaata töökõveraid |
||||||
|
Max Seadistusrõhk (MPa) |
kuni 10 või 31,5 |
||||||
|
Survevedelik |
Mineraalõli (NBR-tihendi jaoks) või fosfaatester (FPM-tihendi jaoks) |
||||||
|
Viskoossusvahemik (mm²/s) |
10 kuni 800 |
||||||
|
Temperatuurivahemik (℃) |
-30 kuni +80 |
||||||
|
Suunaventiili suurus |
vaata suunaventiili 4WE5 |
||||||
Omadused:
▶ Alusplaadi kinnitus
▶ Keermestatud ühendus
▶ Paigaldamine kollektoritesse
▶ 3 reguleerimiselementi:
. Pöördnupp
. Kruvi sisemise kuusnurga ja kaitsekorgiga
. Skaalaga pöördnupp
▶ Solenoidiga juhitav juhtimine paigaldatud suunaventiili kaudu
Rakendus:
Rõhualandusventiili DB3U kasutatakse töörõhu piiramiseks.
Tüübid DB3U rõhuklapid on pilootjuhitavad rõhualandusventiilid. Neid saab ümber lülitada erinevatele (2 või 3 rõhuastmele) solenoidide abil.
Rõhuvabastusventiilid koosnevad peamiselt peaventiilist. 4/3,4/1-suunaline juhtventiil (tüüp WE5...) ja kolm juhtventiili.
Väljalülitatud olekus seatakse rõhk pordis A juhtventiiliga (7).
Pordis A olev rõhk mõjutab põhipooli (1). Samal ajal avaldatakse survet juhttorude (12) ja (4), mis on varustatud düüsidega (2) ja (3), põhipooli (1) vedruga küljele ja kangile (6) ) juhtventiilis (7). Kui rõhk pordis A ületab vedrule (8) seatud väärtust, siis hüppab
(6) avaneb vastu vedru (8).
Selle signaal tuleb sisemiselt juhtliinide (12) ja (4) kaudu pordist A. Põhipooli (1) vedruga koormatud küljel olev survevedelik voolab nüüd juhttoru (3) kaudu, juhttoru (6) kaudu. vedrukambrisse (9). Tüübil DB3U...30/... voolab see seespidiselt juhtliini (10) kaudu paaki või tüübi DB3U..30/..Y.. kaudu väljast pordi Y kaudu. Tänu avadele ( 2) ja (3) rõhulangus toimub põhipoolil (1), ühendus pordist A pordini B on avatud. Nüüd voolab survevedelik pordist A porti B, säilitades samal ajal klapi seadistatud töörõhku.
Kui solenoid "a" on pingestatud: Rõhu pordis A seatakse juhtventiil II.
Kui solenoid “b” on pingestatud: Rõhu pordis A seab juhtventiil I.
Juhtventiili (7) seadistusrõhk peaks olema kõrgem kui juhtventiili I ja II seadistusrõhk.
Tippige DB2U
Tüüpi DB2U surveventiilid koosnevad peamiselt suunajuhtventiilist (tüüp WE5...) ja kolmest juhtventiilist, selle klapi funktsioon on põhimõtteliselt sama, mis DB3U tüüpi klapil.
Survealandusklapi DB3U struktuur
Sümbolid
