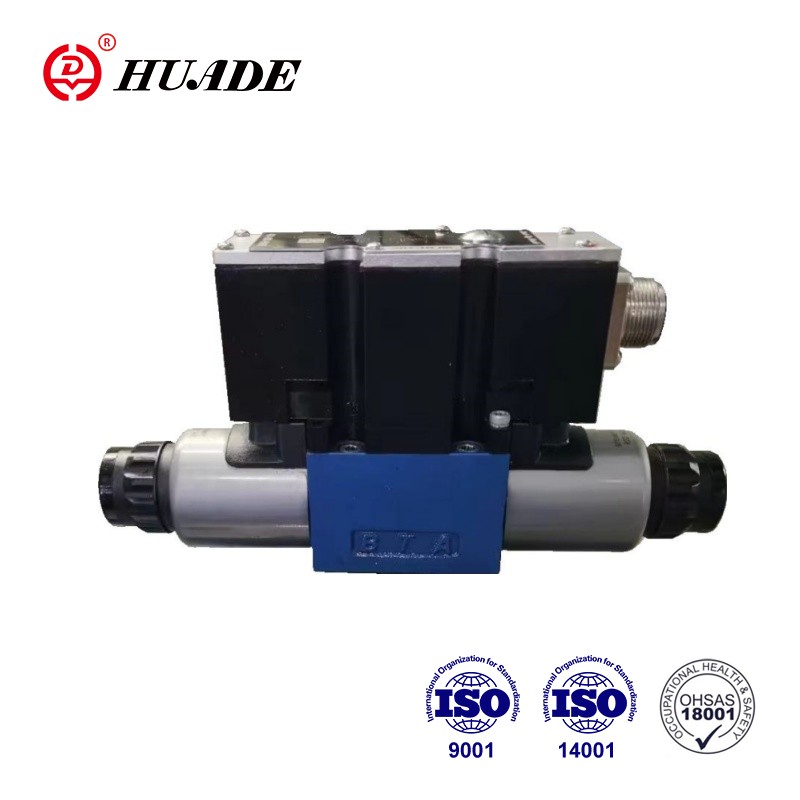

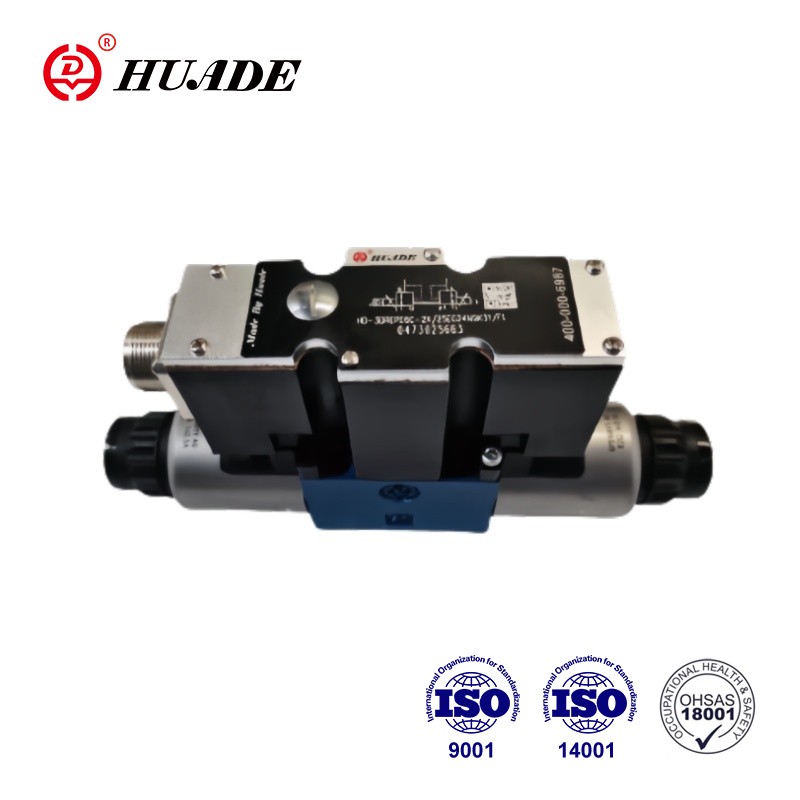

Kolmesuunalise rõhu redutseeriv ventiili tüüpi 3DREP6-2X ... on otseselt aktiveeritud proportsionaalsete solenoididega. Nad teisendavad elektrisisendi signaali proportsionaalseks rõhu väljundsignaaliks. Proportsionaalsed solenoidid on juhitavad niiske tihvti alalisvoolu solenoidid, millel on tsentraalne keermed ja eemaldatav mähis. Solenoide kontrollitakse valikuliselt välise juhtsektroonika kaudu (tüüp 3DREP-2X) või integreeritud juhtelektroonika abil (tüüp 3DREPE-2X).
| Hüdrauliline | |||
| Klapi tüüp | HD-3DREP | HD-3DREPE | |
| Töösurvevahemik MPA | Port P | 2 kuni 10 rõhuetapi 1.6 jaoks | |
| 3 kuni 10 rõhuetapi 2,5 jaoks | |||
| 5 kuni 10 rõhuetapi 4.5 jaoks | |||
| Port t | 0 kuni 3 | ||
| Max.flow l/min | 15 (△ p = 5mpa) | ||
| Filtri peenus (μm) | ≤20 (eelistatavalt ≤10) | ||
| Hüsterees (%) | ≤5 | ||
| Korratavuse täpsus (%) | ≤1 | ||
| Reageerimise tundlikkus (%) | ≤0,5 | ||
| Rõhuvedelik | Mineraalõli või fosfaatster | ||
| Viskoossuse vahemik MM2/s | 20 ~ 380 | ||
| Rõhuvedeliku temperatuurivahemik (℃) | -20 ~+80 | ||
| Kaal (kg) | 2 | 2.2 | |
| Elektri- | |||
| Elektrilised andmed, solenoid | |||
| Klapi tüüp | HD-3DREP | HD-3DREPE | |
| Pinge tüüp | Alalisvoolu | Alalisvoolu | |
| Nominaalne pinge (V) | 24 | ||
| Max.Current (a) | 1.5 | 2.5 | |
| Solenoidne mähise takistus (ω) | Külm väärtus 20 ℃ juures | 4.8 | 2 |
| Max. sooja väärtus | 7.2 | 3 | |
| Kohustus (%) | 100 | ||
| Mähise temperatuur ℃ | kuni 150 | ||
| Kaitse | Ip65 | ||
| Elektri-, juhtelektroonika | |||
| Võimendi | HD-VT-VSPA2-50-1X/T1 (1RAMP-ajaga) | Integreeritud juhtelektroonika | |
| HD-VT-VSPA2-50-1X/T5 (5 kaldtee ajaga) | |||
| Tarnepinge | Nominaalne pinge VDC | 24 | |
| Alumine piirav väärtus v | 19 | ||
| Ülemise piirav väärtus V | 35 | ||
| praegune tarbimine | Imax a | 1.8 | |
| Impulssivool a | 4 | ||
Funktsioonid:
▶ otseselt juhitud proportsionaalsed ventiilid voolu rõhu ja suuna juhtimiseks
▶ tegutseb proportsionaalsete solenoidide kaudu keskmise keerme ja eemaldatava mähisega
▶ Käsi ületamine, valikuline
▶ kevadise keskne juhtimispooli
▶ Tüüp HD-3DREPE integreeritud elektroonikaga, liides A1
▶ Tüüpi HD-3DREP välise juhtimise elektroonika:
▶ analoog võimendi tüüp HD-VT-VSPA2-50-1X/... Eurocard formaadis
▶ Digitaalse võimendi tüüp HD-VT-VSPD-1-1X/. .
▶ Elektrilise võimendi tüüp HD-VT-11118 modulaarse kujunduse jaoks
▶ Ventiil ja proportsionaalne kontroll -elektroonika ühest allikast
Rakendus:
Proportsionaalset rõhu vähendavat ventiili 3DREP6-2X kasutatakse laialdaselt hüdrosüsteemide automaatseks juhtimiseks erinevates tööstusharudes, näiteks tööpinkides, kergetööstuses, metallurgias jne.
Ventiil koosneb peamiselt: solenoididest (5 ja 6), korpuse (1), juhtimispooli (2) rõhu mõõta pooli (3 ja 4) ja valikulist integreeritud klapielektroonikat (7).
Solenoidide (5 ja 6) abil hoitakse kontrollpooli (2) selle keskpunktis survevedrude abil. Juhtimispooli (2) tegutseb otse, kui üks solenoididest on pingestatud.
Nt Solenoidi (5) pingestades: Spool (3) ja juhtpool (2) liiguvad paremale proportsionaalselt elektrisisendi signaaliga. Ühendus P-st B-st ja A-st T-ni on avade kaudu ristlõiked progresseeruvate vooluomadustega.
Solenoidi (5) desorgisatsioon: Control Spool (2) tagastatakse survevedrude keskpunkti. Keskmises asendis avatakse ühendused A ja B kuni t, seetõttu võib rõhuvedelik vabalt paaki voolata. Valikuline käe ületamine (9 või 10) on võimalik juhtimispooli (2) liigutada ilma solenoidi energiat.
Selle kahe positsiooni klapi versiooni funktsioon on põhimõtteliselt sama, mis ventiilil 3 lülitusasendiga.
2 asendventiilid on varustatud ainult kas solenoidiga 5 või 6. Teise solenoidi asemel paigaldatakse pistik (11)
Proportsionaalse proportsionaalse rõhu sümbolid, mis vähendavad ventiili 3DREP6-2X
