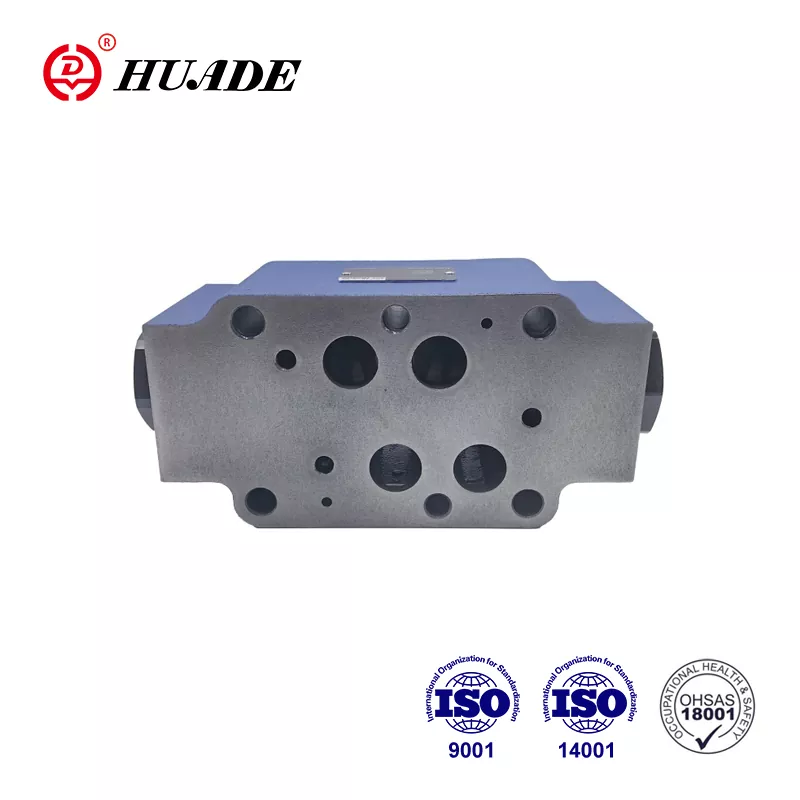

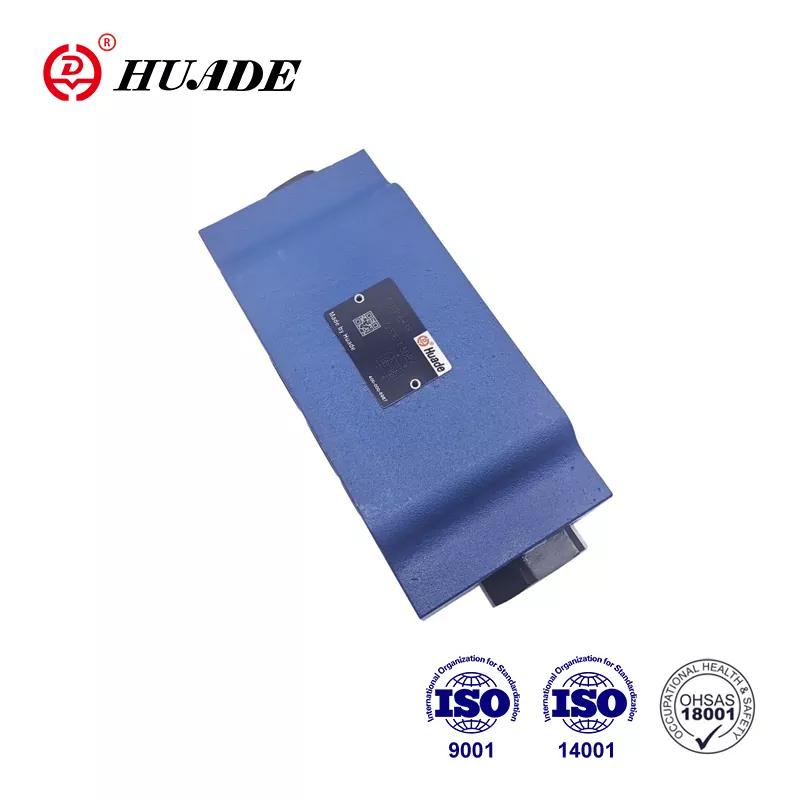

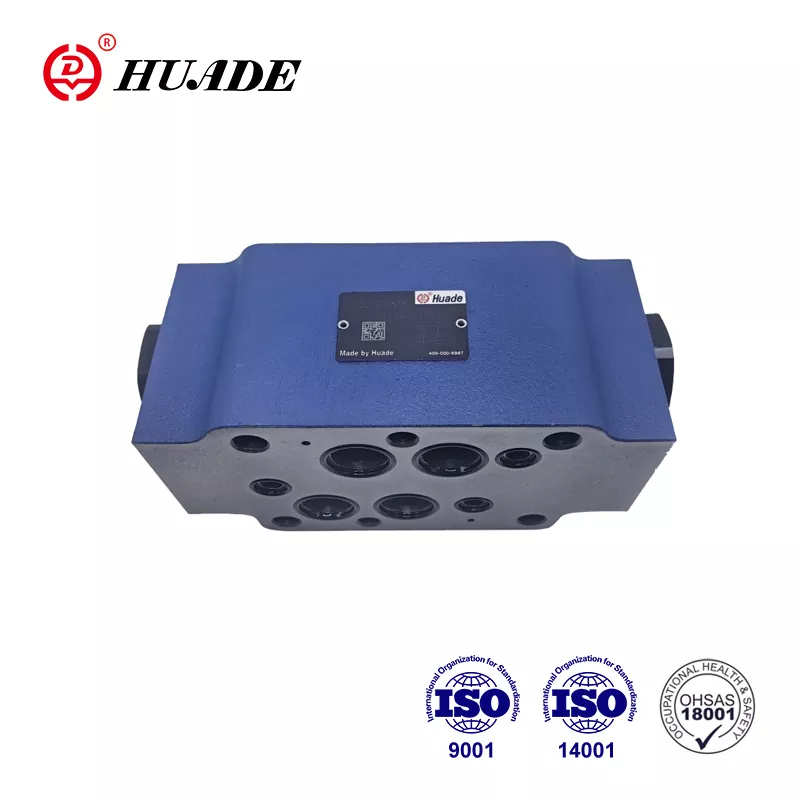

Tagasilöögiklapi kihtplaat Z2S 16

Hiina ja Saksamaa valitsuste vahelise strateegilise partnerluse kaudu 1979. aastal loodud Huade tegi Rexrothiga koostööd kaks korda. Huade® tagasilöögiklapp Z2S 16 võib asendada sama seeria Rexrothi Z2S 16. Hind on mõistlikum. Stabiilse jõudluse tagamiseks on tehases hea kontrollisüsteem. Iga Z2S 16 pakitakse enne tehasest lahkumist tavalistesse karpidesse ja veekindlatesse plastpakenditesse. Huade on läbinud standardid ISO9001, ISO14001 ja OH SAS18001. Huade® hüdraulilisi suundventiile kasutatakse sõjatööstuses tänu usaldusväärsele jõudlusele. See on Hiina vana riiklik kaubamärk.

Kontrollklapi kihilise plaadi Z2S tooteparameeter 16

Toote funktsioon ja tagasilöögiklapi kihilise plaadi Z2S rakendus 16

Omadused:

▶ Kasutamiseks vertikaalsetes virnastamissõlmedes

▶ Ühe või kahe hoolduspordi lekkevabaks sulgemiseks

▶ Teisaldamismuster Din 24 340 vormile A, ISO4401 ja CETOP - RP 121H

Rakendus:

Seda kontrollventiili Z2S kasutatakse vertikaalseks virnastamiseks. See võib vajaduse korral tihendada ühte või kahte töötavat õliporti ilma lekketa.

Kontrollklapi kihilise plaadi Z2S funktsioonid, sektsioon, sümbolid 16

Pilootjuhitav tagasilöögiklapp, tüüp Z2S 16, on kihilise konstruktsiooniga. Seda kasutatakse ühe või kahe teeninduspordi lekkevabaks sulgemiseks isegi pikaks ajaks. Vaba vool toimub punktist A1 kuni A2 või B1 punktini B2. Voolu A1 B1 vastassuunas on blokeeritud. Kui vedelik voolab punktist A1 punktile A2, surutakse pooli surve alla ja seda lükatakse paremale, avades seeläbi kuulventiili, mis seejärel avab paela. Klapi korrektse sulgemise tagamiseks tuleb suunaventiili A2 B2 hoolduspordid ühendada neutraalasendis paagiga.

Z2S sümbol

Tüüpiline Z2S vooluahela näide
