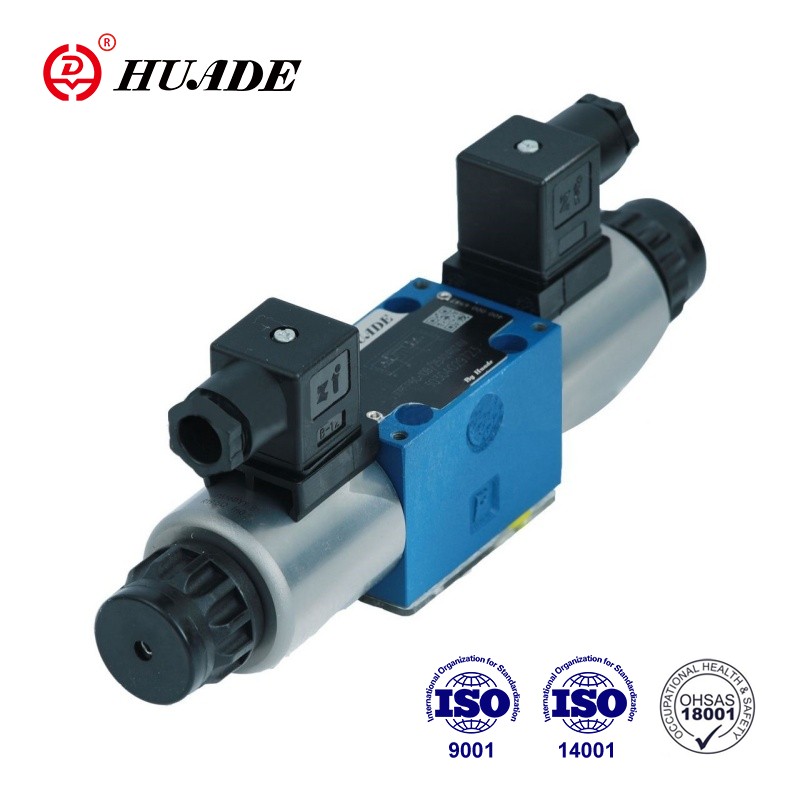

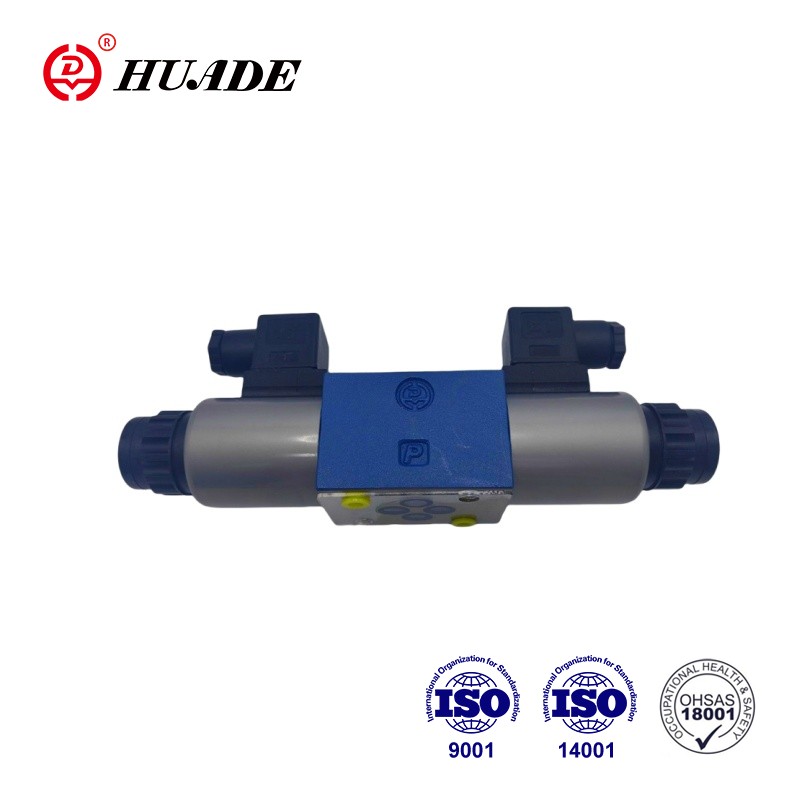

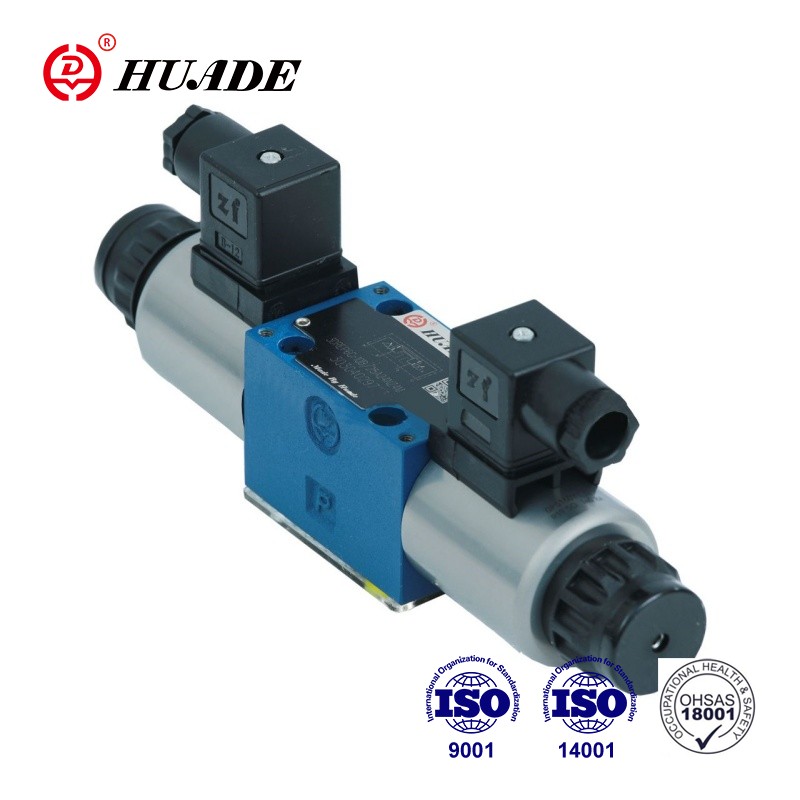

Kolmekäigulise proportsionaalse rõhu vähendamise ventiili 3DREP 6C eelisteks on kiire reageerimiskiirus, kõrge juhtimistäpsus ja hea stabiilsus. Samal ajal on sellel kompaktne struktuur ning seda on lihtne paigaldada ja hooldada. Kasutamise ajal tuleb rõhualandusklappi regulaarselt kontrollida ja hooldada, et tagada selle normaalne töö ja pikendada kasutusiga.
| Hüdrauliline | ||
| Töörõhk (MPa) | Port P | 10, kui see on üle 10, siis paigaldage klapp, tüüp ZDR6DP..-30B/...sisendporti |
| Port T | 3 | |
| Maksimaalne vooluhulk (l/min) | 15 (∆p = 5 MPa) | |
| Saastumise aste (um) | Soovitatav filter minimaalse retentsioonimääraga β10≥ 75 | |
| Hüsterees (%) | ≤3 | |
| Korratavuse täpsus (%) | ≤1 | |
| Reageerimistundlikkus (%) | ≤1 | |
| Pööramisulatus (%) | ≤1 | |
| Survevedelik | Mineraalõli (NBR-tihendi jaoks), fosfaatester (FPM-tihendi jaoks) | |
| Viskoossusvahemik (mm2/s) | 2,8 kuni 380 | |
| Survevedeliku temperatuurivahemik (°C) | -20 kuni +70 | |
| Paigaldamine | valikuline, eelistatavalt horisontaalne | |
| Kaal (kg) | Tüüp C: 2,6; tüüp A.B: 1,5 | |
| Elektriline, solenoid | ||
| Toitepinge | DC24V | |
| Nimivool solenoidi kohta (A) | 0.8 | |
| Maksimaalne vool solenoidi kohta (A) | ≤0,02 | |
| Solenoidi pooli takistus (Ω) | Külma väärtus 20°C juures | 19.5 |
| Max soe väärtus | 28.8 | |
| Töötav olek | pidev | |
| Tingimuse temperatuur (°C) | ~+50 | |
| Spiraali temperatuur (°C) | ~+150 | |
| Kaitse vastavalt DIN40 050 | IP65 | |
| Elektriühendused | 3DREP | komponentpistikuga DIN43650-AM2 pistikühendusega DIN 43 650-AF2/Pg11 |
| 3DREPE | komponentpistikuga E DIN43563-AM6-3 pistikühendusega E DIN43563-BF6-3/Pg11 | |
Omadused:
▶Otsejuhitavad proportsionaalsed ventiilid rõhu ja voolu suuna reguleerimiseks
▶Käivitatakse proportsionaalsete solenoidide kaudu, millel on keskkeerme ja eemaldatav mähis
▶Vedrukeskne juhtpool
Rakendus:
Kolmesuunalisi proportsionaalseid rõhualandusventiile 3DREP 6C kasutatakse laialdaselt tuletõrjeveevarustuses, automaatsetes sprinkler-tulekustutussüsteemides ja mitmesugustes hüdroseadmetes, hüdrosüsteemides ja hüdraulilistes masinates.
◆Disain:
Klapp koosneb peamiselt:
◆Funktsioon:
Kui solenoidid (1 ja 2) on pingevabad, hoitakse juhtpooli (5) oma keskasendis survevedrude abil.
Juhtpool (2) käivitub otse, kui üks solenoididest on pinge all.
Nt. pingestades solenoidi "a" (1)
→Rõhu mõõtepool (5) ja juhtpool (4) liiguvad proportsionaalselt elektrilise sisendsignaaliga paremale.
→ Ühendus punktist P punkti B ja A punkti T toimub progresseeruvate vooluomadustega avakujuliste ristlõigete kaudu
◆Solenoidi pinge väljalülitamine (1)
→Juhtpool (4) viiakse survevedrude abil tagasi keskasendisse
Keskmises asendis on ühendused A ja B kuni T avatud, seega saab survevedelik vabalt paaki voolata. Valikuline käsitsi ületamine võimaldab juhtpooli (4) liigutada ilma solenoidi pingestamata.
●Tähelepanu!
Käe tahtmatu kasutamine võib põhjustada masina kontrollimatut liikumist!
Proportsionaalse rõhu alandamise ventiili 3DREP 6C struktuur
Proportsionaalse rõhu alandamise ventiili sümbolid 3DREP 6C
