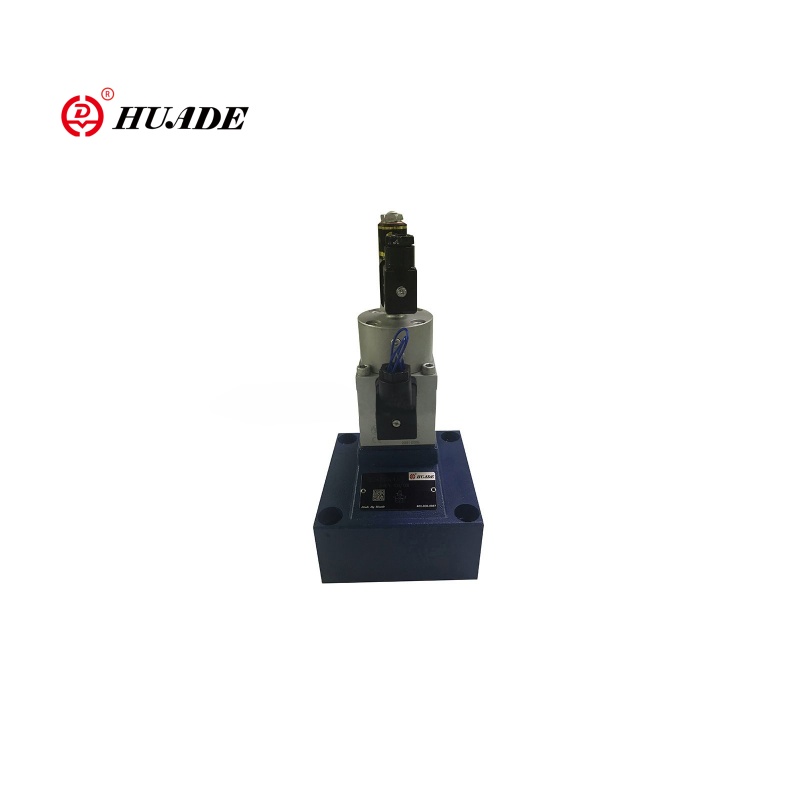

Proportsionaalne voolu juhtimisventiil 2FRE10

2FRE10 kahesuunaline proportsionaalne voolu juhtimisventiil on vool juhtimisventiil hüdrauliliste süsteemide jaoks, millel on proportsionaalne regulatsioonifunktsioon. Ventiil 2FRE10 sobib stsenaariumide jaoks, kus ajamite kiirust (näiteks hüdraulilisi silindreid või mootoreid) tuleb täpselt kontrollida. Proportsionaalne vooluventiil 2FRE10 reguleerib klapi avanemist pidevalt, sisestades elektrilisi signaale (näiteks 0 ~ 10 V või 4 ~ 20mA), et saavutada astmetu voolu kiiruse muutus. Seda on lihtne paigaldada ja seda kasutatakse sageli koos teiste rõhuventiilidega (näiteks rõhu kompensaatoritega) süsteemi stabiilsuse parandamiseks.

Proportsionaalse vooluhulgaventiili produktiparameeter 2FRE10

Hüdrauliline
Töörõhk (MPA)	31.5
Minimaalne rõhu erinevus (MPA)	Suurus 10	suurus 16
	0,3 ~ 0,8	0,6 ~ 1
Rõhuvedelik	Mineraalõli (NBR -tihendi jaoks), fosfaat ester (FPM -tihendi jaoks)
Viskoossuse vahemik (MM2/s)	2,8 kuni 380
Rõhuvedeliku temperatuurivahemik (℃））	-20 kuni +70
Hüsterees (%)	＜ ± 1qmax
Korratavus (%)	＜ 1 Qmax
Proovi levik (%)	＜ ± 2
Paigaldus	valikuline
Kaal (kg)	6	8.3
Elektri-
Pinge tüüp	DC 24V
Solenoidi mähise takistus (ω)	Külm väärtus 20 ℃ 10, maksimaalne soe väärtus 13,9
Max. Võim (VA)	50
Induktiivsus (MH)	6 kuni 8
Ostsillaatori sagedus (KHz)	2.5
VT-5010S30 isolatsiooni nõudlus IP65	Ip65

Funktsioonid:Proportsionaalse voolujuhtimisventiili 2FRE10 toote funktsioon ja rakendamine

▶ Voolu rõhu kompenseeritud kontrolli all oleva rõhu kompenseerijaga ventiil

▶ aktiveerimine proportsionaalse solenoidi kaudu

▶ Kontrolliase elektripositsiooni tagasiside abil

▶ Asendimuunduri mähise saab aksiaalselt liigutada, muutes juhtpunkti nullpunkti reguleerimise lihtsaks, ilma et oleks vaja elektroonikat (elektrihüdrauliline) puudutada

▶ Klapi ja elektrilise võimendi VT 5004 minimaalse proovi variatsioon (eraldi tellimus)

Rakendus:

Kahesuunalist proportsionaalset voolujuhtimisventiili 2FRE10 kasutatakse laialdaselt tööstuslikes hüdrosüsteemides ja insenerimasinates. Ventiil 2FRE10 reguleerib hüdrauliliste silindrite või mootorite kiirust ekskavaatorites, kraanades, kahveltõstukites ja muudes seadmetes, et saavutada sujuv liikumine ja optimeeritud efektiivsus.

Proportsionaalse voolujuhtimisventiili funktsioon ja osa 2FRE10

Tüüp 2FRE .. Proportsionaalsel voolujuhtimisventiilidel on kahesuunaline funktsioon. Nad saavad rakendatud elektrilise käsu väärtusest reguleerida voolu, mis on rõhk ja suures osas temperatuuri kompenseeritud.

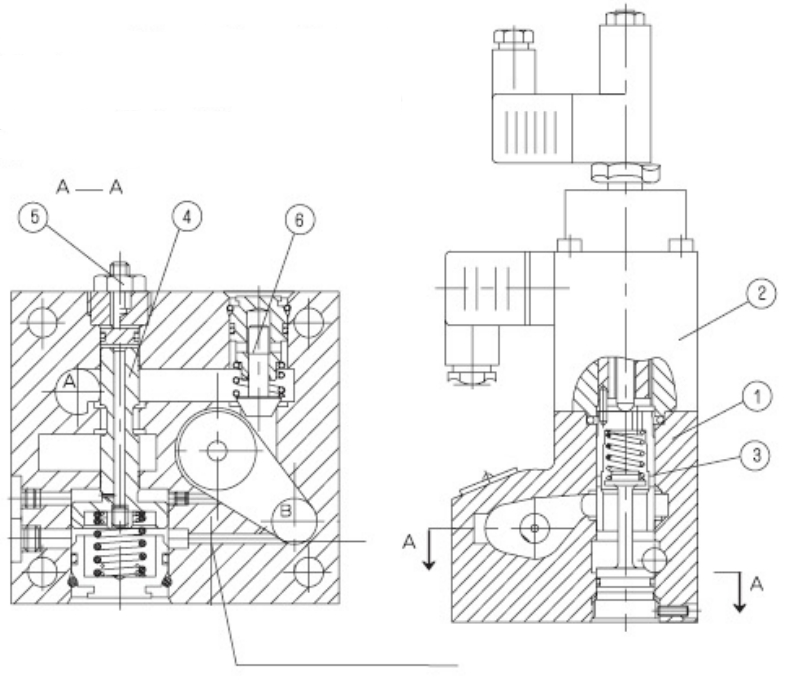

Põhimõtteliselt koosnevad need korpusest (1), proportsionaalsest solenoidist koos induktiivse positsioonimuunduriga (2), mõõtes ava (3), rõhukompensaator (4), löögipiirajat (5), samuti valikulist kontrollventiili (6).

Voolu seadistamine määratakse (0 bis 100 %) käsu väärtuse potentsiomeetril. Rakendatud käsu väärtus, mis põhjustab võimendi kaudu ja proportsionaalset solenoidi, mõõteraamatu reguleerimist (3). Mõõtmis ava asukoht (3) saadakse positsioonimuunduri abil. Käsu väärtusest kõrvalekalded kompenseeritakse positsiooni tagasiside juhtimisega.

Rõhukompensaator (4) hoiab rõhu langust mõõtmispunktis (3) konstantses väärtuses. Seetõttu kompenseeritakse vool.

Väike temperatuuri triiv saavutatakse mõõteraamatu kujundamise tõttu. 0 % -lise käsuväärtusega on mõõtmis ava suletud.

Võimsuse või kaabli purunemise korral positsioonimuunduri mõõtmisel sulgub. 0 % -lise käsu väärtusest on hüppevaba algus võimalik. Kahe elektrivõimendi kaldtee kaudu on võimalik mõõtmis ava avanemist ja sulgemist edasi lükata.

Kontrollklapi (6) kaudu on vaba vool võimalik B -st A -ni A -ni.

Strcture Proportsionaalne voolu juhtimisventiil 2FRE10

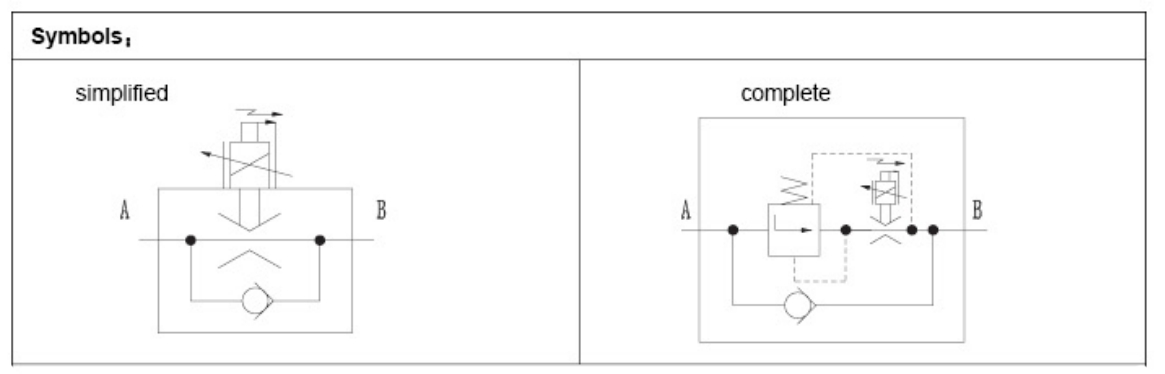

Proportsionaalse voolujuhtimisventiili sümbolid 2FRE10
